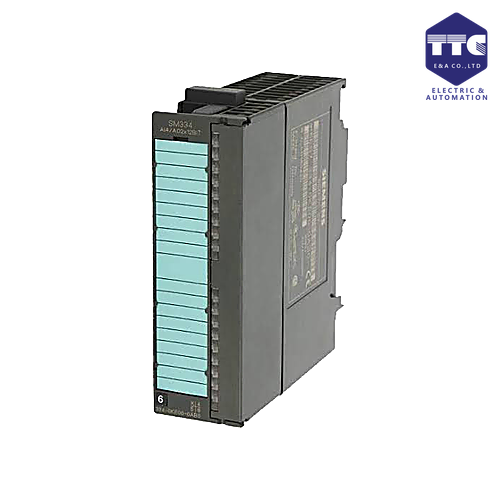

6ES7334-0KE00-0AB0 | MÔ ĐUN SM 334 4 AI/ 2 AO
SIMATIC S7-300, Analog module SM 334, isolated, 4 AI/2 AO, 12 bit, 0-10 V f. Pt100 (climatic range -120-155 degrees) and 10 kOhm measuring range, 1x 20-pole
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7334-0KE00-0AB0 | MÔ ĐUN SM 334 4 AI/ 2 AO
🔰 Tổng quan
Siemens 6ES7334-0KE00-0AB0 (SIMATIC S7-300 SM 334 Analog Input/Output) là module tín hiệu tương tự kết hợp (Analog Input/Output Module) thuộc dòng SIMATIC S7-300, được thiết kế để mở rộng khả năng thu thập và điều khiển tín hiệu analog cho hệ thống PLC. Module tích hợp 4 đầu vào analog (4 AI) và 2 đầu ra analog (2 AO) trên cùng một thiết bị, giúp tiết kiệm không gian lắp đặt và tối ưu chi phí hệ thống.
Module hỗ trợ nhiều chuẩn tín hiệu điện áp (Voltage) và dòng điện (Current) với độ chính xác cao, phù hợp cho các ứng dụng điều khiển quá trình, giám sát nhiệt độ, điều khiển biến tần, van điều khiển và nhiều ứng dụng tự động hóa công nghiệp.
⚙️ Thiết kế & vận hành
Module SM 334 được thiết kế chắc chắn, đáp ứng yêu cầu vận hành liên tục trong môi trường công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện.
- Lắp trực tiếp trên rack SIMATIC S7-300.
- Tích hợp đồng thời đầu vào và đầu ra analog.
- Đấu nối thuận tiện bằng Front Connector.
- Khả năng chống nhiễu điện từ (EMC) cao.
- Hoạt động ổn định 24/7 trong môi trường công nghiệp.
🔌 Khả năng vào/ra Analog
Module cung cấp cả chức năng đo lường và điều khiển tín hiệu analog.
Đầu vào Analog (AI)
- 4 kênh Analog Input (AI)
- Hỗ trợ tín hiệu điện áp:
- ±10 V
- 0…10 V
- 1…5 V
- Hỗ trợ tín hiệu dòng điện:
- 0…20 mA
- 4…20 mA
Đầu ra Analog (AO)
- 2 kênh Analog Output (AO)
- Hỗ trợ tín hiệu điện áp:
- ±10 V
- 0…10 V
- Hỗ trợ tín hiệu dòng điện:
- 0…20 mA
- 4…20 mA
Thiết bị có thể kết nối
- Cảm biến áp suất
- Cảm biến lưu lượng
- Cảm biến mức
- Bộ chuyển đổi tín hiệu (Transmitter)
- Van điều khiển tuyến tính
- Van tỷ lệ (Proportional Valve)
- Biến tần Siemens SINAMICS
- Bộ truyền động (Actuator)
🌐 Khả năng tích hợp
Module tương thích hoàn toàn với hệ thống SIMATIC S7-300.
Hỗ trợ kết nối
- PLC SIMATIC S7-300
- Hệ thống ET 200M (qua IM 153)
- SIMATIC HMI
- WinCC / SCADA
- PROFIBUS DP
- PROFINET (thông qua CPU hoặc module truyền thông)
🚀 Hiệu năng & độ tin cậy
SM 334 mang lại khả năng xử lý tín hiệu analog chính xác và ổn định.
Tính năng nổi bật
- Độ phân giải cao.
- Hỗ trợ nhiều dải tín hiệu analog.
- Độ chính xác tốt.
- Khả năng chống nhiễu cao.
- Hoạt động liên tục 24/7.
- Chẩn đoán lỗi và giám sát trạng thái module.
💾 Cấu hình & lập trình
Module được cấu hình và quản lý thông qua phần mềm Siemens.
Hỗ trợ
- STEP 7
- SIMATIC Manager
- TIA Portal (đối với dự án hỗ trợ S7-300)
- Chẩn đoán Online
- Giám sát trạng thái I/O theo thời gian thực
🏭 Ứng dụng thực tế
Siemens 6ES7334-0KE00-0AB0 được sử dụng trong:
- Điều khiển quá trình (Process Control)
- Nhà máy hóa chất
- Nhà máy thực phẩm và đồ uống
- Trạm xử lý nước và nước thải
- Nhà máy xi măng
- Nhà máy điện
- Hệ thống HVAC
- Điều khiển biến tần
- Điều khiển van tuyến tính
- Dây chuyền sản xuất tự động
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7334-0KE00-0AB0 |
| Tên sản phẩm | SIMATIC S7-300, SM 334 Analog I/O 4AI/2AO |
| Dòng sản phẩm | SIMATIC S7-300 |
| Hãng | Siemens |
| Loại thiết bị | Module vào/ra tương tự (Analog Input/Output Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 V DC – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | 4 ngõ vào analog (4 AI) |
| Ngõ ra số | 2 ngõ ra analog (2 AO) |
| Loại ngõ ra | Điện áp/Dòng điện (Voltage/Current) |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không áp dụng |
| Giao tiếp | Backplane Bus SIMATIC S7-300 |
| Web server | Không |
| Power reserve | Không có thông tin công bố |
| Độ phân giải | AI: 13 bit (dòng điện), 14 bit (điện áp); AO: 14 bit |
| Dải tín hiệu đầu vào | ±10 V, 0–10 V, 1–5 V, ±5 V, 0–20 mA, 4–20 mA |
| Dải tín hiệu đầu ra | ±10 V, 0–10 V, 0–20 mA, 4–20 mA |
| Kích thước (W × H × D) | 40 × 125 × 120 mm |
| Khối lượng | Khoảng 250 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên thanh DIN của hệ thống SIMATIC S7-300 hoặc ET 200M |
| Chứng nhận | CE, cULus (UL/CSA), FM, ATEX, IECEx, EAC, RCM, Marine approvals (ABS, BV, DNV, LR, NK, RINA, CCS) |
| Trạng thái sản phẩm | Active Product |
