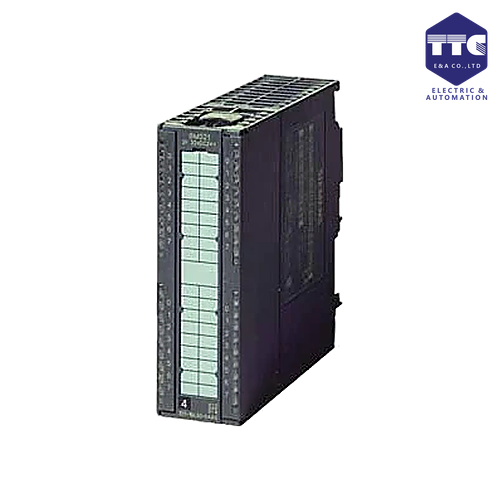

6ES7321-1BH02-0AA0 | SM321, 16DI, DC24V
SIMATIC S7-300, digital input SM 321, isolated, 16 DI, 24 V DC, 1x 20-pole
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7321-1BH02-0AA0 | SM321, 16DI, DC24V
🔰 Tổng quan
Siemens 6ES7321-1BH02-0AA0 (SIMATIC S7-300 SM 321 Digital Input) là module đầu vào số (Digital Input Module) thuộc dòng SIMATIC S7-300, được thiết kế để mở rộng số lượng tín hiệu đầu vào số cho hệ thống PLC. Module cung cấp 16 đầu vào số (16 DI) 24 VDC, cho phép thu thập tín hiệu từ cảm biến, công tắc và các thiết bị ngoại vi trong các ứng dụng điều khiển và giám sát công nghiệp.
Với thiết kế nhỏ gọn, khả năng xử lý tín hiệu nhanh, độ tin cậy cao và dễ dàng tích hợp với các CPU SIMATIC S7-300, 6ES7321-1BH02-0AA0 được sử dụng rộng rãi trong các dây chuyền sản xuất, máy móc tự động, hệ thống xử lý nước, HVAC và nhiều ứng dụng tự động hóa khác.
⚙️ Thiết kế & vận hành
Module SM 321 được thiết kế chuyên dụng cho môi trường công nghiệp với khả năng hoạt động ổn định trong thời gian dài.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chắc chắn.
- Lắp trực tiếp trên rack SIMATIC S7-300.
- Đèn LED hiển thị trạng thái từng kênh đầu vào.
- Đấu nối thuận tiện thông qua Front Connector.
- Khả năng chống nhiễu điện từ (EMC) cao.
- Hoạt động ổn định 24/7 trong môi trường công nghiệp.
🔌 Khả năng vào/ra (I/O)
Module được sử dụng để nhận tín hiệu số từ các thiết bị hiện trường.
Thông số I/O
- 16 Digital Inputs (DI)
- Điện áp đầu vào: 24 VDC
- Thời gian trễ đầu vào (Input Delay): 3 ms
- Cách ly điện giữa backplane bus và tín hiệu trường.
Thiết bị có thể kết nối
- Cảm biến tiệm cận (Proximity Sensor)
- Cảm biến quang
- Công tắc hành trình
- Nút nhấn
- Công tắc chọn chế độ
- Tiếp điểm relay
- Công tắc mức
- Các thiết bị tín hiệu số 24 VDC
🌐 Khả năng tích hợp
Module tương thích với nhiều thành phần trong hệ thống SIMATIC.
Hỗ trợ kết nối
- PLC SIMATIC S7-300
- ET 200M (qua IM 153)
- SIMATIC HMI
- WinCC Runtime / WinCC Professional
- PROFIBUS DP
- PROFINET (thông qua CPU hoặc module truyền thông)
🚀 Hiệu năng & độ tin cậy
SM 321 mang đến khả năng thu thập tín hiệu nhanh và chính xác.
Tính năng nổi bật
- Xử lý tín hiệu đầu vào tốc độ cao.
- Độ ổn định và độ chính xác cao.
- Chống nhiễu tốt.
- Hoạt động liên tục 24/7.
- Hiển thị trạng thái từng kênh bằng LED.
- Tuổi thọ dài.
💾 Cấu hình & lập trình
Module được cấu hình và giám sát bằng các phần mềm kỹ thuật của Siemens.
Hỗ trợ
- STEP 7
- SIMATIC Manager
- TIA Portal (phiên bản hỗ trợ S7-300)
- Chẩn đoán Online
- Giám sát trạng thái I/O theo thời gian thực
🏭 Ứng dụng thực tế
Siemens 6ES7321-1BH02-0AA0 được sử dụng trong:
- Dây chuyền sản xuất tự động
- Máy đóng gói
- Máy CNC
- Hệ thống băng tải
- Trạm xử lý nước và nước thải
- Nhà máy thực phẩm và đồ uống
- Nhà máy xi măng
- Nhà máy hóa chất
- Hệ thống HVAC
- Hệ thống điều khiển năng lượng
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7321-1BH02-0AA0 |
| Tên sản phẩm | SIMATIC S7-300, SM 321 Digital Input 16DI, 24 V DC |
| Dòng sản phẩm | SIMATIC S7-300 |
| Hãng | Siemens |
| Loại thiết bị | Module đầu vào số (Digital Input Module) |
| Điện áp cấp | 24 V DC (qua backplane bus) |
| Dải điện áp hoạt động | 20.4 V DC – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | 16 Digital Inputs (16 DI) |
| Ngõ ra số | Không có |
| Loại ngõ ra | Không có |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không áp dụng |
| Giao tiếp | Backplane Bus SIMATIC S7-300 |
| Web server | Không |
| Power reserve | Không có thông tin công bố |
| Kích thước (W × H × D) | 40 × 125 × 120 mm |
| Khối lượng | Khoảng 220 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên thanh DIN của hệ thống SIMATIC S7-300 hoặc ET 200M |
| Chứng nhận | CE, cULus (UL/CSA), FM, ATEX, IECEx, EAC, RCM, Marine approvals (ABS, BV, DNV, LR, NK, RINA, CCS) |
| Trạng thái sản phẩm | Active Product |
