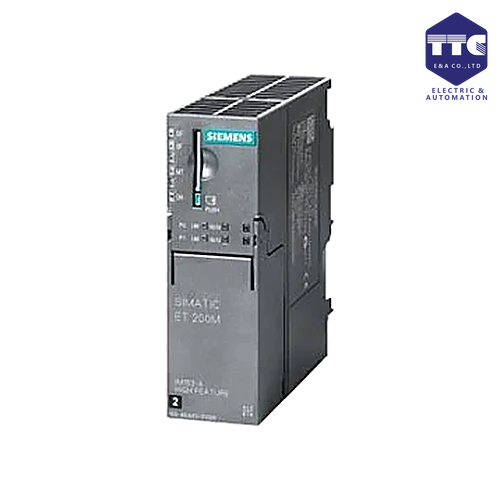

6ES7153-2BA10-0XB0 | ET200M, Interface IM153-2 HF
SIMATIC DP, connection ET 200M IM 153-2 High Feature for max. 12 S7-300 modules with redundancy capability, time stamping suitable for isochronous mode new features: up to 12 modules can be used Device Initiative for Drive ES and Switch ES expanded quantity structure for HART auxiliary variables operation of the 64-channel modules 32 signals/slot +++observe compatibility notes in manual+++
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7153-2BA10-0XB0 | ET200M, Interface IM153-2 HF
🔰 Tổng quan
Siemens 6ES7153-2BA10-0XB0 (SIMATIC DP IM 153-2 High Feature) là module giao tiếp (Interface Module - IM) thuộc dòng SIMATIC ET 200M, được sử dụng để kết nối trạm I/O phân tán ET 200M với mạng PROFIBUS DP. Module đóng vai trò là bộ điều khiển giao tiếp giữa PLC trung tâm (SIMATIC S7-300 hoặc S7-400) và các module I/O trong hệ thống ET 200M, đảm bảo truyền dữ liệu nhanh, ổn định và tin cậy.
Với khả năng hỗ trợ PROFIBUS DP tốc độ lên đến 12 Mbps, chẩn đoán lỗi nâng cao, thay thế nóng (Hot Swapping) và cấu hình linh hoạt bằng STEP 7/TIA Portal, 6ES7153-2BA10-0XB0 là giải pháp lý tưởng cho các hệ thống tự động hóa trong nhà máy, dây chuyền sản xuất, xử lý nước, năng lượng và nhiều ứng dụng công nghiệp khác.
⚙️ Thiết kế & vận hành
SIMATIC IM 153-2 High Feature được thiết kế chuyên dụng cho các trạm I/O ET 200M trong môi trường công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chắc chắn.
- Lắp đặt trực tiếp trên rack ET 200M.
- Vỏ chống nhiễu điện từ (EMC).
- Đèn LED hiển thị trạng thái nguồn, Bus Fault (BF), System Fault (SF) và truyền thông.
- Hỗ trợ thay thế module khi hệ thống đang hoạt động (Hot Swapping đối với các module hỗ trợ).
- Hoạt động ổn định trong môi trường công nghiệp.
🔌 Khả năng kết nối
Module đóng vai trò là giao diện giữa PLC và các module I/O ET 200M.
Giao tiếp
- 1 × Cổng PROFIBUS DP (RS485)
- Tốc độ truyền từ 9.6 kbps đến 12 Mbps
- Hỗ trợ kết nối nhiều module I/O trên cùng một trạm ET 200M.
Tương thích với
- PLC SIMATIC S7-300
- PLC SIMATIC S7-400
- Hệ thống ET 200M
- Module Digital Input/Output
- Module Analog Input/Output
- Module công nghệ (Technology Modules)
- Hệ thống SCADA và HMI thông qua PLC
🌐 Truyền thông & mạng
Module hỗ trợ giao tiếp PROFIBUS DP theo chuẩn quốc tế.
Chuẩn truyền thông
- PROFIBUS DP
- PROFIBUS DP-V0
- PROFIBUS DP-V1
- RS485
Tính năng mạng
- Chẩn đoán lỗi chi tiết.
- Truyền dữ liệu thời gian thực.
- Hỗ trợ cấu hình linh hoạt.
- Tự động nhận địa chỉ thông qua cấu hình phần mềm.
- Hỗ trợ đồng bộ hóa và truyền thông tốc độ cao.
🚀 Hiệu năng & độ tin cậy
IM 153-2 High Feature được tối ưu để đáp ứng các ứng dụng yêu cầu độ sẵn sàng cao.
Tính năng nổi bật
- Truyền dữ liệu ổn định với tốc độ lên đến 12 Mbps.
- Hỗ trợ thay thế module khi hệ thống đang vận hành (Hot Swapping đối với module hỗ trợ).
- Chẩn đoán lỗi nâng cao ở cấp thiết bị và kênh tín hiệu.
- Độ tin cậy cao.
- Hoạt động liên tục 24/7.
- Giảm thời gian dừng máy nhờ khả năng chẩn đoán nhanh.
💾 Cấu hình & lập trình
Module được cấu hình bằng các phần mềm kỹ thuật của Siemens.
Hỗ trợ
- STEP 7
- SIMATIC Manager
- TIA Portal (đối với dự án tương thích)
- GSD File
- Chẩn đoán Online
- Theo dõi trạng thái thiết bị theo thời gian thực
🏭 Ứng dụng thực tế
Siemens 6ES7153-2BA10-0XB0 được ứng dụng rộng rãi trong:
- Hệ thống I/O phân tán ET 200M
- Dây chuyền sản xuất tự động
- Nhà máy thực phẩm và đồ uống
- Nhà máy xi măng
- Nhà máy thép
- Nhà máy hóa chất
- Trạm xử lý nước và nước thải
- Nhà máy điện
- Hệ thống HVAC
- Hệ thống SCADA
Thiết bị đặc biệt phù hợp với các hệ thống sử dụng PROFIBUS DP và yêu cầu mở rộng I/O phân tán.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7153-2BA10-0XB0 |
| Tên sản phẩm | SIMATIC DP, IM 153-2 High Feature for ET 200M |
| Dòng sản phẩm | SIMATIC ET 200M |
| Hãng | Siemens |
| Loại thiết bị | Interface Module (IM 153-2 High Feature) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 V DC – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | Tối đa 244 byte |
| Ngõ ra số | Tối đa 244 byte |
| Loại ngõ ra | Không áp dụng |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không áp dụng |
| Giao tiếp | PROFIBUS DP, RS485, DP-V0, DP-V1, đồng bộ SYNC/FREEZE, Direct Data Exchange (DXB), HART Pass-through, hỗ trợ dự phòng S7-400H |
| Web server | Không |
| Power reserve | Khoảng 20 ms |
| Kích thước (W × H × D) | 40 × 125 × 117 mm |
| Khối lượng | Khoảng 200 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên ET 200M rack, hỗ trợ tối đa 12 module I/O trên mỗi trạm ET 200M |
| Chứng nhận | CE, UL, CSA, FM, ATEX, IECEx, KC, RCM, EAC, ABS, BV, DNV, LR, NK, RINA, CCS |
| Trạng thái sản phẩm | Active Product |
