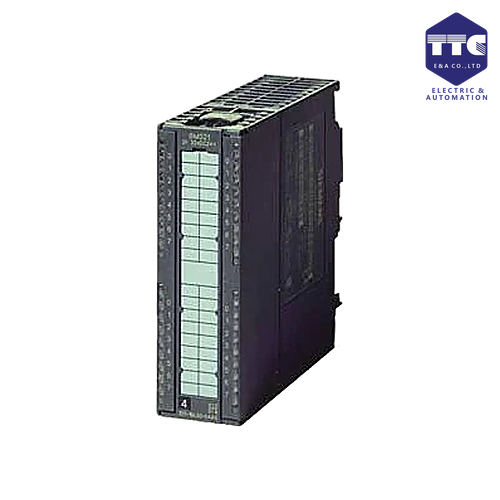

6ES7321-1BL00-0AA0 | SM321, 32DI, DC24V
IMATIC S7-300, digital input SM 321, isolated 32 DI, 24 V DC, 1x 40-pole
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7321-1BL00-0AA0 | SM321, 32DI, DC24V
🔰 Tổng quan
Siemens 6ES7321-1BL00-0AA0 (SIMATIC S7-300 SM 321 Digital Input) là module đầu vào số (Digital Input Module) thuộc dòng SIMATIC S7-300, được sử dụng để mở rộng số lượng tín hiệu đầu vào số cho hệ thống PLC. Module cung cấp 32 đầu vào số (32 DI) 24 VDC, cho phép thu thập tín hiệu từ các cảm biến, công tắc và thiết bị ngoại vi trong các hệ thống điều khiển tự động.
Với độ tin cậy cao, khả năng xử lý tín hiệu nhanh và tích hợp dễ dàng vào hệ thống SIMATIC S7-300, 6ES7321-1BL00-0AA0 là lựa chọn phù hợp cho các ứng dụng trong dây chuyền sản xuất, máy móc công nghiệp, hệ thống xử lý nước, HVAC và nhiều lĩnh vực tự động hóa khác.
⚙️ Thiết kế & vận hành
Module SM 321 được thiết kế chắc chắn, tối ưu cho môi trường công nghiệp và dễ dàng lắp đặt trên rack S7-300.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chắc chắn.
- Lắp trực tiếp trên rack SIMATIC S7-300.
- Đèn LED hiển thị trạng thái của từng kênh đầu vào.
- Đầu nối front connector giúp đấu dây nhanh và thuận tiện.
- Khả năng chống nhiễu điện từ (EMC) tốt.
- Hoạt động ổn định trong môi trường công nghiệp.
🔌 Khả năng vào/ra (I/O)
Module được thiết kế để nhận tín hiệu số từ các thiết bị hiện trường.
Thông số I/O
- 32 Digital Inputs (DI)
- Điện áp đầu vào: 24 VDC
- Nhóm đầu vào cách ly theo thiết kế của module.
- Thích hợp cho tín hiệu ON/OFF từ cảm biến và công tắc.
Thiết bị có thể kết nối
- Cảm biến tiệm cận (Proximity Sensor)
- Cảm biến quang
- Công tắc hành trình
- Nút nhấn
- Công tắc chọn
- Tiếp điểm relay
- Thiết bị báo trạng thái
- Các thiết bị tín hiệu số 24 VDC
🌐 Khả năng tích hợp
Module tương thích với các hệ thống điều khiển SIMATIC S7-300.
Hỗ trợ kết nối
- PLC SIMATIC S7-300
- Hệ thống ET 200M (qua Interface Module)
- SIMATIC HMI
- WinCC / SCADA
- Mạng PROFIBUS DP
- Mạng PROFINET (thông qua CPU hoặc module truyền thông)
🚀 Hiệu năng & độ tin cậy
SM 321 được tối ưu để đảm bảo thu thập tín hiệu chính xác và ổn định.
Tính năng nổi bật
- Xử lý tín hiệu đầu vào nhanh.
- Độ ổn định cao.
- Chống nhiễu tốt.
- Hoạt động liên tục 24/7.
- Hỗ trợ chẩn đoán trạng thái qua LED.
- Tuổi thọ cao.
💾 Cấu hình & lập trình
Module được cấu hình và quản lý thông qua phần mềm của Siemens.
Hỗ trợ
- STEP 7
- SIMATIC Manager
- TIA Portal (đối với dự án hỗ trợ S7-300)
- Chẩn đoán Online
- Giám sát trạng thái I/O theo thời gian thực
🏭 Ứng dụng thực tế
Siemens 6ES7321-1BL00-0AA0 được sử dụng rộng rãi trong:
- Dây chuyền sản xuất tự động
- Máy đóng gói
- Máy CNC
- Hệ thống băng tải
- Trạm xử lý nước và nước thải
- Nhà máy thực phẩm và đồ uống
- Nhà máy xi măng
- Nhà máy hóa chất
- Hệ thống HVAC
- Hệ thống điều khiển năng lượng
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7321-1BL00-0AA0 |
| Tên sản phẩm | SIMATIC S7-300, SM 321 Digital Input 32DI, 24 V DC |
| Dòng sản phẩm | SIMATIC S7-300 |
| Hãng | Siemens |
| Loại thiết bị | Module đầu vào số (Digital Input Module) |
| Điện áp cấp | 24 V DC (qua backplane bus) |
| Dải điện áp hoạt động | 20.4 V DC – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | 32 Digital Inputs |
| Ngõ ra số | Không có |
| Loại ngõ ra | Không có |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không áp dụng |
| Giao tiếp | Backplane Bus SIMATIC S7-300 |
| Web server | Không |
| Power reserve | Không có thông tin công bố |
| Kích thước (W × H × D) | 40 × 125 × 120 mm |
| Khối lượng | Khoảng 260 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên thanh DIN S7-300, kết nối qua backplane bus |
| Chứng nhận | CE, cULus (UL/CSA), FM, ATEX, IECEx, EAC, RCM, Marine approvals (ABS, BV, DNV, LR, NK, RINA, CCS) |
| Trạng thái sản phẩm | Active Product |
