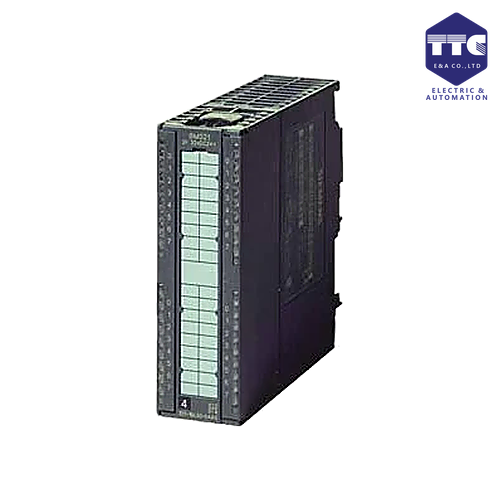

6ES7322-1BL00-0AA0 | SM322, 32DO 24V DC, 0,5A
SIMATIC S7-300, digital output SM 322, isolated, 32 DO, 24 V DC, 0.5 A, 1x 40-pole, total current 4 A/group (16 A/module)
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7322-1BL00-0AA0 | SM322, 32DO 24V DC, 0,5A
🔰 Tổng quan
Siemens 6ES7322-1BL00-0AA0 (SIMATIC S7-300 SM 322 Digital Output) là module đầu ra số (Digital Output Module) thuộc dòng SIMATIC S7-300, được thiết kế để mở rộng số lượng đầu ra số cho hệ thống PLC. Module cung cấp 32 đầu ra số (32 DO) 24 VDC, sử dụng đầu ra transistor (sourcing), cho phép điều khiển các thiết bị chấp hành như relay trung gian, contactor, van điện từ, đèn báo và các tải DC trong hệ thống tự động hóa.
Với khả năng xử lý tín hiệu nhanh, độ tin cậy cao và tích hợp dễ dàng với hệ thống SIMATIC S7-300, 6ES7322-1BL00-0AA0 là giải pháp phù hợp cho các ứng dụng điều khiển máy móc, dây chuyền sản xuất, xử lý nước, HVAC và nhiều hệ thống điều khiển công nghiệp khác.
⚙️ Thiết kế & vận hành
Module SM 322 được thiết kế chắc chắn, đáp ứng yêu cầu hoạt động trong môi trường công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chắc chắn.
- Lắp trực tiếp trên rack SIMATIC S7-300.
- Đèn LED hiển thị trạng thái từng kênh đầu ra.
- Đấu nối nhanh bằng Front Connector.
- Khả năng chống nhiễu điện từ (EMC) tốt.
- Hoạt động ổn định liên tục 24/7.
🔌 Khả năng đầu ra (Output)
Module được sử dụng để điều khiển các thiết bị chấp hành bằng tín hiệu số.
Thông số Output
- 32 Digital Outputs (DO)
- Điện áp đầu ra: 24 VDC
- Loại đầu ra: Transistor (Sourcing)
- Dòng tải tối đa: 0,5 A/kênh
- Cách ly điện theo nhóm kênh.
Thiết bị có thể điều khiển
- Relay trung gian
- Contactor DC
- Van điện từ 24 VDC
- Đèn báo
- Còi báo
- Bộ khởi động
- Thiết bị chấp hành DC
- Các tải số 24 VDC
🌐 Khả năng tích hợp
Module tương thích với nhiều thành phần trong hệ thống SIMATIC.
Hỗ trợ kết nối
- PLC SIMATIC S7-300
- ET 200M (qua IM 153)
- SIMATIC HMI
- WinCC / SCADA
- PROFIBUS DP
- PROFINET (thông qua CPU hoặc module truyền thông)
🚀 Hiệu năng & độ tin cậy
SM 322 được tối ưu để điều khiển tín hiệu đầu ra nhanh và ổn định.
Tính năng nổi bật
- Thời gian đáp ứng nhanh.
- Độ ổn định cao.
- Chống nhiễu điện từ tốt.
- Hiển thị trạng thái từng kênh bằng LED.
- Hoạt động liên tục 24/7.
- Tuổi thọ cao.
💾 Cấu hình & lập trình
Module được cấu hình thông qua phần mềm kỹ thuật của Siemens.
Hỗ trợ
- STEP 7
- SIMATIC Manager
- TIA Portal (đối với dự án hỗ trợ S7-300)
- Chẩn đoán Online
- Giám sát trạng thái đầu ra theo thời gian thực
🏭 Ứng dụng thực tế
Siemens 6ES7322-1BL00-0AA0 được sử dụng trong:
- Dây chuyền sản xuất tự động
- Máy đóng gói
- Máy CNC
- Hệ thống băng tải
- Trạm xử lý nước và nước thải
- Nhà máy thực phẩm và đồ uống
- Nhà máy xi măng
- Nhà máy hóa chất
- Hệ thống HVAC
- Hệ thống điều khiển năng lượng
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7322-1BL00-0AA0 |
| Tên sản phẩm | SIMATIC S7-300, SM 322 Digital Output 32DO, 24 V DC/0.5 A |
| Dòng sản phẩm | SIMATIC S7-300 |
| Hãng | Siemens |
| Loại thiết bị | Module đầu ra số (Digital Output Module) |
| Điện áp cấp | 24 V DC (qua backplane bus) |
| Dải điện áp hoạt động | 20.4 V DC – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | Không có |
| Ngõ ra số | 32 Digital Outputs (32 DO) |
| Loại ngõ ra | Transistor (PNP), 24 V DC, 0.5 A/kênh |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không áp dụng |
| Giao tiếp | Backplane Bus SIMATIC S7-300 |
| Web server | Không |
| Power reserve | Không có thông tin công bố |
| Kích thước (W × H × D) | 40 × 125 × 120 mm |
| Khối lượng | Khoảng 260 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên thanh DIN của hệ thống SIMATIC S7-300 hoặc ET 200M |
| Chứng nhận | CE, cULus (UL/CSA), FM, ATEX, IECEx, EAC, RCM, Marine approvals (ABS, BV, DNV, LR, NK, RINA, CCS) |
| Trạng thái sản phẩm | Active Product |
