6ES7221-3BD30-0XB0 | MÔ ĐUN SB 1221 4 DI
SIMATIC S7-1200, Digital input SB 1221, 4 DI, 24 V DC 200 kHz, Sourcing input
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7221-3BD30-0XB0 | MÔ ĐUN SB 1221 4 DI
🔰 Tổng quan
Siemens 6ES7221-3BD30-0XB0 là Signal Board SB 1221 thuộc dòng SIMATIC S7-1200, được sử dụng để mở rộng số lượng ngõ vào số tốc độ cao (High-Speed Digital Input) cho CPU S7-1200.
Module cung cấp 4 ngõ vào số 24 V DC, hỗ trợ tần số đầu vào lên đến 200 kHz, phù hợp với các ứng dụng cần đọc xung tốc độ cao như encoder, cảm biến tốc độ, bộ đếm xung và điều khiển vị trí.
🔌 Chức năng chính
6ES7221-3BD30-0XB0 có nhiệm vụ:
- Mở rộng 4 ngõ vào số (DI) cho CPU S7-1200.
- Hỗ trợ tín hiệu 24 V DC.
- Nhận tín hiệu xung tốc độ cao lên đến 200 kHz.
- Hỗ trợ các ứng dụng High-Speed Counter (HSC).
- Đọc tín hiệu từ encoder và cảm biến tốc độ cao.
- Gắn trực tiếp lên CPU S7-1200, giúp tiết kiệm không gian tủ điện.

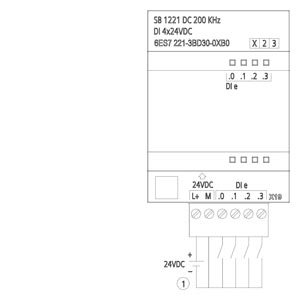

Ngõ vào
- 4 × Digital Input
- Điện áp danh định: 24 V DC
- Tần số đầu vào tối đa: 200 kHz
- Phù hợp cho tín hiệu xung tốc độ cao.
⚙️ Thiết kế & vận hành
SB 1221 có thiết kế dạng Signal Board, được lắp trực tiếp trên mặt trước CPU S7-1200 thay vì chiếm thêm vị trí module bên cạnh CPU.
Đặc điểm nổi bật
- Thiết kế cực kỳ nhỏ gọn.
- 4 DI tốc độ cao.
- Tần số tối đa 200 kHz.
- Tiết kiệm không gian trong tủ điện.
- Phù hợp với các ứng dụng đếm xung.
- Cấu hình thông qua TIA Portal.
- Hỗ trợ chức năng chẩn đoán và giám sát tín hiệu.
⚡ Ứng dụng tín hiệu tốc độ cao
Module đặc biệt phù hợp khi CPU cần nhận tín hiệu xung với tần số cao.
Có thể kết nối:
- Encoder
- Cảm biến tốc độ
- Cảm biến quang
- Cảm biến tiệm cận
- Bộ phát xung
- Thiết bị đo tốc độ
- Máy đếm sản phẩm
Ứng dụng HSC
Tín hiệu từ SB 1221 có thể được sử dụng cho các chức năng:
- Đếm xung tốc độ cao.
- Đo tần số.
- Đo tốc độ.
- Xác định vị trí.
- Đếm sản phẩm trên dây chuyền.
- Điều khiển chuyển động đơn giản.
🌐 Khả năng tích hợp
6ES7221-3BD30-0XB0 được thiết kế dành cho SIMATIC S7-1200.
Có thể kết hợp với:
- CPU S7-1200
- HMI SIMATIC
- SINAMICS
- Encoder
- Cảm biến công nghiệp
- TIA Portal
- SCADA
Module được cấu hình và lập trình thông qua TIA Portal / STEP 7.
💾 Cấu hình & lập trình
Trong TIA Portal, người dùng có thể cấu hình:
- Digital Input.
- High-Speed Counter.
- Tần số và chế độ đếm.
- Địa chỉ I/O.
- Chế độ hoạt động của HSC.
- Giám sát trạng thái tín hiệu.
Điều này giúp SB 1221 phù hợp với các hệ thống yêu cầu đọc xung nhanh và chính xác.
🏭 Ứng dụng thực tế
Siemens 6ES7221-3BD30-0XB0 thường được sử dụng trong:
- Dây chuyền đếm sản phẩm.
- Máy đóng gói.
- Máy cắt.
- Máy cuộn.
- Máy in.
- Hệ thống băng tải.
- Điều khiển vị trí.
- Đo tốc độ động cơ.
- Máy CNC.
- Hệ thống sử dụng encoder.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7221-3BD30-0XB0 |
| Tên sản phẩm | SIMATIC S7-1200, Signal Board SB 1221, DI 4×24 V DC, 200 kHz |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng | Siemens |
| Loại thiết bị | Signal Board – module mở rộng ngõ vào số tốc độ cao |
| Điện áp cấp | 24 V DC |
| Ngõ vào số | 4 DI, 24 V DC |
| Loại ngõ vào | Sourcing, 4 ngõ vào dùng chung một nhóm |
| Tần số ngõ vào tối đa | 200 kHz |
| Ngõ ra số | Không có |
| Giao tiếp | Qua bus nội bộ của CPU S7-1200 |

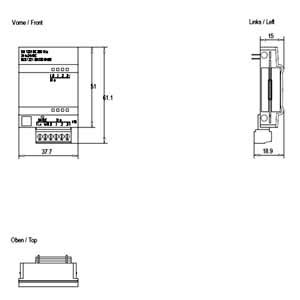

| Kích thước (W × H × D) | 38 × 62 × 21 mm |
| Khối lượng | 35 g |
| Nhiệt độ hoạt động | -20°C đến +60°C khi lắp ngang; -20°C đến +50°C khi lắp dọc |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trực tiếp trên CPU S7-1200 |
| Chứng nhận | CE, CSA, UL, cULus, FM, RCM, KC, EAC, China RoHS, ATEX, IECEx, CCC-Ex, ABS, BV, DNV, NK, PRS, RINA, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
