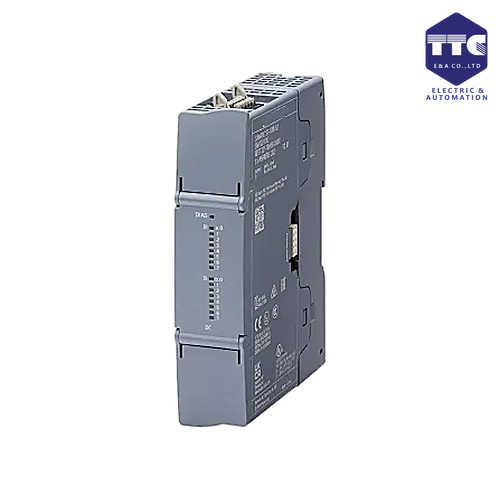

6ES7233-4HF50-0XB0 | SM 1233 Analog I/O 4AI/4AO
SIMATIC S7-1200 G2: SM 1233 Analog I/O, 4AI/4AO; Inputs: 4x AI 14 bit ADC (+/-10V, +/-5V, +/-2.5V or 0-20 mA/4-20 mA); Outputs: 4x AQ 14 bit DAC (+/-10V, 0-20mA or 4-20mA)
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7233-4HF50-0XB0 | SM 1233 Analog I/O 4AI/4AO
🔰 Tổng quan
Siemens 6ES7972-0BA12-0XA0 là đầu nối bus SIMATIC PROFIBUS DP thuộc nhóm phụ kiện kết nối mạng PROFIBUS của Siemens. Thiết bị được sử dụng để kết nối các thiết bị có giao diện PROFIBUS DP/RS-485 với cáp PROFIBUS trong hệ thống tự động hóa công nghiệp.
Đầu nối thường được sử dụng với PLC SIMATIC S7-300, S7-400, ET 200, SIMATIC HMI, SINAMICS và các thiết bị PROFIBUS khác. Thiết kế góc 90° giúp tiết kiệm không gian và thuận tiện khi lắp đặt trong tủ điện.
🔌 Chức năng chính
6ES7972-0BA12-0XA0 có nhiệm vụ:
- Kết nối thiết bị Siemens với mạng PROFIBUS DP.
- Kết nối cáp PROFIBUS với cổng giao tiếp RS-485.
- Hỗ trợ cấu trúc mạng PROFIBUS dạng bus.
- Tích hợp điện trở kết thúc bus (termination resistor).
- Cho phép bật/tắt termination bằng công tắc trên đầu nối.
- Hỗ trợ đấu nối và bảo trì mạng PROFIBUS thuận tiện.
Đầu nối
- Chuẩn: PROFIBUS DP
- Giao diện: RS-485
- Đầu nối thiết bị: Sub-D 9 pin
- Hướng cáp: 90°
- Termination: Tích hợp
- Kiểu kết nối: PROFIBUS bus connector
⚙️ Thiết kế & vận hành
Đầu nối được thiết kế chuyên dụng cho các hệ thống tự động hóa sử dụng mạng PROFIBUS.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn.
- Kết nối trực tiếp vào cổng PROFIBUS của thiết bị.
- Đầu cáp bố trí góc 90°, thuận tiện trong tủ điện.
- Có công tắc lựa chọn ON/OFF termination.
- Hỗ trợ kết nối cáp PROFIBUS nhanh chóng.
- Dễ dàng tháo lắp khi kiểm tra và bảo trì hệ thống.
🌐 Thiết bị tương thích
6ES7972-0BA12-0XA0 có thể được sử dụng với các thiết bị Siemens có giao diện PROFIBUS DP như:
- SIMATIC S7-300
- SIMATIC S7-400
- ET 200M
- ET 200S
- SIMATIC HMI
- SIMATIC CP/FM
- SINAMICS
- Các thiết bị PROFIBUS DP khác.
🔧 Termination PROFIBUS
Đầu nối được tích hợp điện trở kết thúc bus, một thành phần quan trọng của mạng PROFIBUS DP.
Trong một tuyến PROFIBUS:
- Hai thiết bị ở hai đầu của tuyến bus cần bật termination.
- Các đầu nối nằm giữa tuyến bus cần tắt termination.
- Công tắc trên connector giúp thiết lập nhanh trạng thái termination.
⚠️ Cấu hình termination không chính xác có thể gây lỗi truyền thông, đặc biệt khi mạng hoạt động ở tốc độ cao hoặc sử dụng đường truyền dài.
🏭 Ứng dụng thực tế
Siemens 6ES7972-0BA12-0XA0 thường được sử dụng trong:
- Tủ điều khiển PLC.
- Mạng PROFIBUS DP.
- Dây chuyền sản xuất tự động.
- Máy đóng gói.
- Máy CNC.
- Hệ thống băng tải.
- Trạm I/O phân tán ET 200.
- Hệ thống điều khiển động cơ SINAMICS.
- Hệ thống SCADA.
- Nhà máy sản xuất và tự động hóa công nghiệp.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7233-4HF50-0XB0 |
| Tên sản phẩm | SIMATIC S7-1200 G2, SM 1233, AI 4×14 bit / AQ 4×14 bit |
| Dòng sản phẩm | SIMATIC S7-1200 G2 |
| Hãng | Siemens |
| Loại thiết bị | Module tín hiệu Analog I/O (Signal Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Ngõ vào analog | 4 AI, 14 bit ADC |
| Tín hiệu ngõ vào | ±10 V, ±5 V, ±2.5 V, 0–20 mA, 4–20 mA |
| Ngõ ra analog | 4 AQ, 14 bit DAC |
| Tín hiệu ngõ ra | ±10 V, 0–20 mA, 4–20 mA |
| Loại ngõ ra | Analog – điện áp hoặc dòng điện |
| Màn hình | Không có |
| RTC | Không có |
| Bộ nhớ chương trình | Không có |
| Giao tiếp | Qua bus hệ thống của S7-1200 G2 |
| Web Server | Không có |

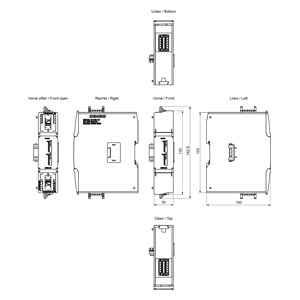

| Kích thước (W × H × D) | 30 × 125 × 100 mm |
| Khối lượng | 174 g |
| Nhiệt độ hoạt động | -20°C đến +40°C; tối đa +60°C khi lắp ngang, +50°C khi lắp dọc |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Lắp trực tiếp trên hệ thống S7-1200 G2, không cần Front Connector |
| Chứng nhận | CE, UL, cULus, RCM, KC, EAC, China RoHS, IECEx, CCC-Ex, ABS, BV, DNV, LR, NK, RINA, KR, EPD Type II/III, Siemens EcoTech Profile (SEP) |
| Trạng thái sản phẩm | Active Product |
