6ES7231-5QD32-0XB0 | MÔ ĐUN SM 1231 TC 4 AI
SIMATIC S7-1200, Analog input, SM 1231 TC, 4 AI thermocouples
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7231-5QD32-0XB0 | MÔ ĐUN SM 1231 TC 4 AI
🔰 Tổng quan
Siemens 6ES7231-5QD32-0XB0 là module đầu vào analog SM 1231 thuộc dòng SIMATIC S7-1200, được sử dụng để thu thập các tín hiệu analog từ cảm biến và thiết bị đo trong hệ thống tự động hóa.
Module cung cấp 4 kênh đầu vào analog, hỗ trợ tín hiệu dòng điện và điện áp, cho phép PLC S7-1200 xử lý các đại lượng thực tế như áp suất, lưu lượng, mức, nhiệt độ hoặc vị trí.
⚙️ Thiết kế & vận hành
SM 1231 được thiết kế dạng module mở rộng, lắp trực tiếp bên phải CPU S7-1200.
Đặc điểm nổi bật
- 4 kênh Analog Input (AI).
- Hỗ trợ nhiều loại tín hiệu analog.
- Độ phân giải cao.
- Có khả năng chẩn đoán lỗi.
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện.
- Cấu hình trực tiếp trong TIA Portal.
🔌 Ngõ vào Analog
Số lượng kênh
- 4 AI
Loại tín hiệu
Module hỗ trợ các tín hiệu analog tiêu chuẩn công nghiệp như:
- 0...10 V
- ±10 V
- 0...20 mA
- 4...20 mA
Nhờ đó, module có thể kết nối với nhiều loại thiết bị đo lường và cảm biến công nghiệp.
Thiết bị có thể kết nối
- Cảm biến áp suất
- Cảm biến lưu lượng
- Cảm biến mức
- Cảm biến vị trí
- Bộ chuyển đổi tín hiệu
- Đồng hồ đo
- Transmitter 4–20 mA
- Thiết bị đo có ngõ ra 0–10 V
📊 Độ phân giải & xử lý tín hiệu
Module chuyển đổi tín hiệu analog thành giá trị số để CPU S7-1200 xử lý.
Ưu điểm
- Độ phân giải cao.
- Đo tín hiệu ổn định.
- Hỗ trợ chuẩn tín hiệu công nghiệp phổ biến.
- Có thể giám sát giá trị analog trực tiếp trên TIA Portal.
- Phù hợp cho điều khiển vòng kín và giám sát quá trình.
🌐 Khả năng tích hợp
6ES7231-5QD32-0XB0 tương thích với hệ thống SIMATIC S7-1200.
Có thể kết hợp với
- CPU S7-1200
- SM 1221
- SM 1222
- SM 1223
- CM 1241
- HMI SIMATIC
- SINAMICS
- SCADA
- TIA Portal
💾 Cấu hình & lập trình
Module được cấu hình trực tiếp trong TIA Portal.
Hỗ trợ
- Hardware Configuration
- Channel Configuration
- PLC Tags
- Scaling giá trị analog
- Online Diagnostics
- Module Diagnostics
Giá trị analog sau khi đọc vào PLC có thể được xử lý bằng các hàm Scale/Unscale để chuyển đổi thành đơn vị kỹ thuật như bar, °C, %, m³/h...
🏭 Ứng dụng thực tế
6ES7231-5QD32-0XB0 phù hợp cho:
- Hệ thống xử lý nước
- Điều khiển áp suất
- Điều khiển lưu lượng
- Giám sát mức bồn
- Hệ thống HVAC
- Máy đóng gói
- Máy ép nhựa
- Dây chuyền sản xuất
- Hệ thống bơm
- Nhà máy thực phẩm và đồ uống
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7231-5QD32-0XB0 |
| Tên sản phẩm | SIMATIC S7-1200, Analog Input SM 1231 TC, 4 AI Thermocouples |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng | Siemens |
| Loại thiết bị | Module ngõ vào tương tự – Analog Input Module, đo nhiệt độ bằng Thermocouple (TC) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Ngõ vào tương tự | 4 AI Thermocouple |
| Loại tín hiệu đầu vào | Thermocouple (cặp nhiệt điện) |
| Loại Thermocouple | Hỗ trợ nhiều loại TC tùy cấu hình |
| Ngõ ra tương tự | Không có |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không có |
| Giao tiếp | S7-1200 Backplane Bus |
| Web server | Không có |
| Công suất tiêu thụ điển hình | 1.5 W |

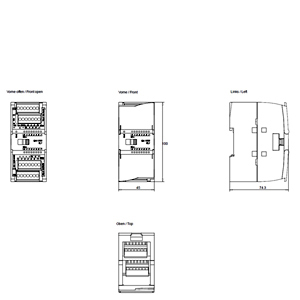

| Kích thước (W × H × D) | 45 × 100 × 75 mm |
| Khối lượng | 180 g |
| Nhiệt độ hoạt động | -20°C đến +60°C (lắp ngang); -20°C đến +50°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Lắp mở rộng bên phải CPU S7-1200, sử dụng Front Connector |
| Chứng nhận | CE, CSA, UL, cULus, FM, RCM, KC, ATEX, IECEx, CCC-Ex, EAC, China RoHS, EPD, DNV, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
