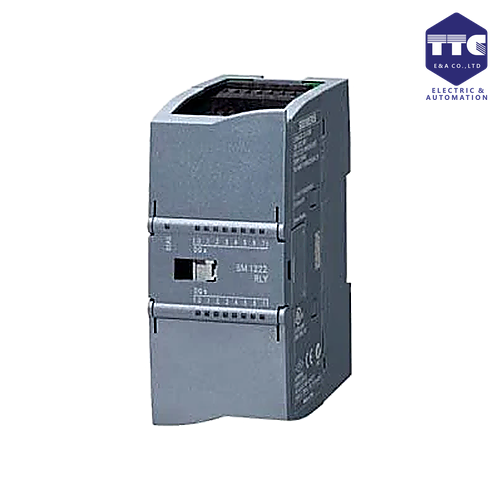

6ES7222-1HH32-0XB0 | MÔ ĐUN SM 1222 16 DO
SIMATIC S7-1200, Digital output SM 1222, 16 DO, relay 2 A
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7222-1HH32-0XB0 | MÔ ĐUN SM 1222 16 DO
🔰 Tổng quan
Siemens 6ES7222-1HH32-0XB0 là module ngõ ra số SM 1222 thuộc dòng SIMATIC S7-1200, dùng để mở rộng số lượng ngõ ra cho CPU S7-1200. Module cung cấp 16 ngõ ra số dạng relay, phù hợp để điều khiển các tải AC/DC như contactor, relay trung gian, van điện từ, đèn báo và các thiết bị chấp hành.
Đây là module mở rộng I/O được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp cần nhiều ngõ ra relay.
⚙️ Thiết kế & vận hành
Module được thiết kế để lắp mở rộng cho CPU SIMATIC S7-1200.
Đặc điểm nổi bật
- 16 ngõ ra số (DO).
- Ngõ ra dạng relay.
- Có thể điều khiển tải AC và DC trong giới hạn định mức của relay.
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện.
- LED hiển thị trạng thái từng ngõ ra.
- Lắp đặt trên DIN Rail.
- Cấu hình trực tiếp bằng TIA Portal.

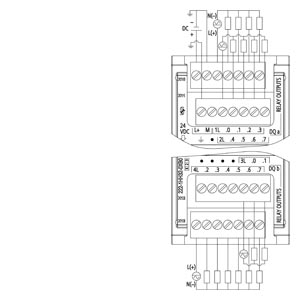

🔌 Ngõ ra số
Digital Output
- 16 DO
- Loại ngõ ra: Relay
- Điện áp chuyển mạch: hỗ trợ tải AC/DC theo thông số relay.
- Phù hợp điều khiển:
- Contactor
- Relay trung gian
- Van điện từ
- Đèn báo
- Còi báo
- Thiết bị chấp hành
Ưu điểm của ngõ ra Relay
So với ngõ ra transistor, relay có ưu điểm là có thể đóng cắt cả tải AC và DC, vì vậy phù hợp với nhiều loại thiết bị trong tủ điện công nghiệp.
🌐 Khả năng tích hợp
6ES7222-1HH32-0XB0 được sử dụng trong hệ thống SIMATIC S7-1200 và cấu hình thông qua TIA Portal.
Có thể kết hợp với
- CPU S7-1200
- SM 1221 Digital Input
- SM 1222 Digital Output
- SM 1223 Digital I/O
- CM 1241
- CP 1243
- HMI SIMATIC
- SINAMICS
- SCADA
💾 Cấu hình & lập trình
Module được cấu hình trong TIA Portal / STEP 7.
Hỗ trợ
- Hardware Configuration
- PLC Tags
- Online Diagnostics
- I/O Address Assignment
- Device Configuration
Module không cần chương trình riêng; sau khi cấu hình phần cứng, CPU S7-1200 có thể điều khiển các ngõ ra thông qua địa chỉ I/O được phân bổ.
🏭 Ứng dụng thực tế
6ES7222-1HH32-0XB0 phù hợp với:
- Máy đóng gói
- Máy dán nhãn
- Băng tải
- Máy lắp ráp
- Hệ thống bơm
- Hệ thống HVAC
- Máy ép
- Dây chuyền sản xuất
- Hệ thống xử lý nước
- Tủ điều khiển máy móc
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7222-1HH32-0XB0 |
| Tên sản phẩm | SIMATIC S7-1200, Digital Output SM 1222, 16 DO, Relay 2 A |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng | Siemens |
| Loại thiết bị | Module ngõ ra số (Digital Output Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Ngõ vào số | Không có |
| Ngõ ra số | 16 DO |
| Loại ngõ ra | Relay, dòng định mức 2 A/kênh |
| Điện áp ngõ ra | 5 – 30 V DC hoặc 5 – 250 V AC |
| Bảo vệ ngắn mạch | Không có bảo vệ ngắn mạch tích hợp |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không có |
| Giao tiếp | S7-1200 Backplane Bus |
| Web server | Không có |
| Công suất tiêu thụ điển hình | 8.5 W |

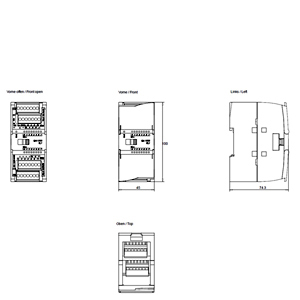

| Kích thước (W × H × D) | 45 × 100 × 75 mm |
| Khối lượng | 260 g |
| Nhiệt độ hoạt động | -20°C đến +60°C (lắp ngang); -20°C đến +50°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Lắp bên phải CPU S7-1200, sử dụng front connector |
| Chứng nhận | CE, CSA, UL, cULus, FM, RCM, KC, ATEX, EAC, China RoHS, EPD, BV, DNV, NK, RINA, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
