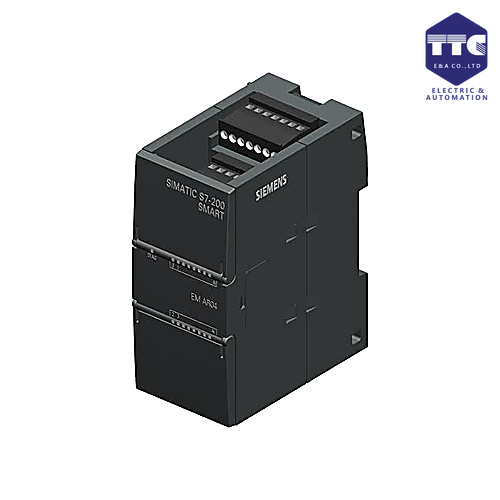

ES7288-3AM03-0AA0 | Module Analog I/O S7-200 Smart AM03 2AI/1AO
SIMATIC S7-200 SMART, ANALOG I/O SM AM03, 2AI/1AO, 0..10V,0..5V, 0/4..20MA, +/-5 V, +/-2.5 V, 12 BIT RESOLUTION OR 4…20 MA, +/-10 V, 11 BIT RESOLUTION
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về ES7288-3AM03-0AA0 | Module Analog I/O S7-200 Smart AM03 2AI/1AO
🔰 Tổng quan
Siemens 6ES7288-3AM03-0AA0 (SIMATIC S7-200 SMART EM AM03) là module mở rộng Analog I/O thuộc dòng SIMATIC S7-200 SMART, được thiết kế để mở rộng khả năng xử lý tín hiệu tương tự cho PLC. Module tích hợp 2 đầu vào analog (2 AI) và 1 đầu ra analog (1 AO), hỗ trợ các chuẩn tín hiệu điện áp (Voltage) và dòng điện (Current), phù hợp cho các ứng dụng đo lường, giám sát và điều khiển quá trình.
Với thiết kế nhỏ gọn, lắp đặt trực tiếp bên cạnh CPU S7-200 SMART và cấu hình đơn giản bằng STEP 7-Micro/WIN SMART, 6ES7288-3AM03-0AA0 là giải pháp lý tưởng cho các hệ thống điều khiển máy móc, xử lý nước, HVAC, băng tải và dây chuyền sản xuất tự động.
⚙️ Thiết kế & vận hành
Module EM AM03 được thiết kế chuyên dụng cho dòng PLC SIMATIC S7-200 SMART, đảm bảo độ tin cậy và tuổi thọ cao trong môi trường công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện.
- Lắp đặt trực tiếp bên cạnh CPU S7-200 SMART.
- Đấu nối bằng terminal dạng vít.
- Đèn LED hiển thị trạng thái hoạt động.
- Chống nhiễu điện từ (EMC) tốt.
- Hoạt động ổn định liên tục 24/7.
🔌 Khả năng vào/ra Analog
Module hỗ trợ đồng thời đầu vào và đầu ra analog.
Đầu vào Analog (AI)
- 2 kênh Analog Input (AI)
- Hỗ trợ tín hiệu điện áp:
- 0...10 V
- Hỗ trợ tín hiệu dòng điện:
- 0...20 mA
- 4...20 mA
Đầu ra Analog (AO)
- 1 kênh Analog Output (AO)
- Hỗ trợ tín hiệu điện áp:
- 0...10 V
- Hỗ trợ tín hiệu dòng điện:
- 0...20 mA
- 4...20 mA
Thiết bị có thể kết nối
- Cảm biến áp suất
- Cảm biến nhiệt độ (qua transmitter)
- Cảm biến mức
- Cảm biến lưu lượng
- Bộ truyền tín hiệu (Transmitter)
- Biến tần Siemens SINAMICS
- Van điều khiển tuyến tính
- Van tỷ lệ (Proportional Valve)
🌐 Khả năng tích hợp
Module tích hợp hoàn toàn với hệ thống SIMATIC S7-200 SMART.
Hỗ trợ kết nối
- PLC SIMATIC S7-200 SMART
- STEP 7-Micro/WIN SMART
- HMI Siemens SMART LINE
- WinCC Runtime
- SCADA thông qua PLC
🚀 Hiệu năng & độ tin cậy
EM AM03 được tối ưu cho các ứng dụng điều khiển và đo lường analog.
Tính năng nổi bật
- Độ chính xác cao.
- Hỗ trợ nhiều chuẩn tín hiệu analog.
- Khả năng chống nhiễu tốt.
- Chẩn đoán lỗi cơ bản.
- Hoạt động liên tục trong môi trường công nghiệp.
- Độ ổn định và độ tin cậy cao.
💾 Cấu hình & lập trình
Module được cấu hình dễ dàng thông qua phần mềm Siemens.
Hỗ trợ
- STEP 7-Micro/WIN SMART
- Cấu hình tự động trong dự án S7-200 SMART
- Chẩn đoán Online
- Giám sát giá trị Analog theo thời gian thực
🏭 Ứng dụng thực tế
Siemens 6ES7288-3AM03-0AA0 được sử dụng rộng rãi trong:
- Máy đóng gói
- Máy dệt
- Máy ép nhựa
- Hệ thống băng tải
- Điều khiển biến tần
- Điều khiển van tuyến tính
- Trạm xử lý nước và nước thải
- Hệ thống HVAC
- Nhà máy thực phẩm và đồ uống
- Dây chuyền sản xuất tự động
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7288-3AM03-0AA0 |
| Tên sản phẩm | SIMATIC S7-200 SMART, EM AM03 Analog Module, 2 AI / 1 AQ |
| Dòng sản phẩm | SIMATIC S7-200 SMART |
| Hãng | Siemens |
| Loại thiết bị | Module mở rộng Analog I/O |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 V DC – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | 2 ngõ vào analog (2 AI) |
| Ngõ ra số | 1 ngõ ra analog (1 AO) |
| Loại ngõ ra | Điện áp/Dòng điện (Voltage/Current) |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không áp dụng |
| Giao tiếp | Bus mở rộng S7-200 SMART |
| Web server | Không |
| Power reserve | Không có |
| Loại tín hiệu đầu vào | 0–10 V, ±10 V, 0–20 mA, 4–20 mA |
| Loại tín hiệu đầu ra | 0–10 V, ±10 V, 0–20 mA, 4–20 mA |
| Độ phân giải | AI: 12 bit; AO: 12 bit |
| Kích thước (W × H × D) | 45 × 100 × 81 mm |
| Khối lượng | Khoảng 180 g |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trực tiếp bên phải CPU S7-200 SMART trên thanh DIN |
| Chứng nhận | CE, UK Declaration of Conformity, EAC, China RoHS |
| Trạng thái sản phẩm | Active Product |
