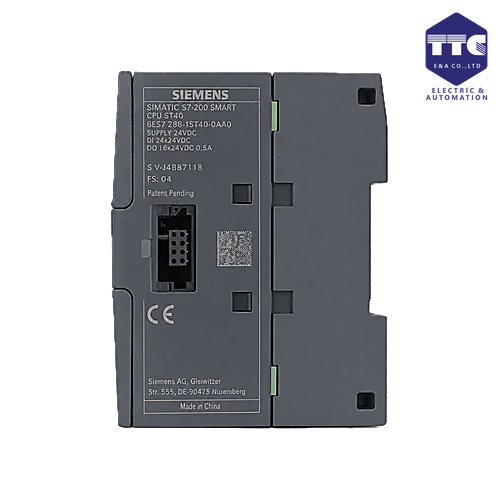

6ES7288-1ST40-0AA1 | SIMATIC S7-200 SMART, CPU ST40
SIMATIC S7-200 SMART, CPU ST40, CPU, DC/DC/DC, onboard I/O: 24 DI 24 V DC; 16 DO 24 V DC; power supply: DC 20.4 – 28.8 V DC, program/data memory 40 KB web server support.
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7288-1ST40-0AA1 | SIMATIC S7-200 SMART, CPU ST40
🔰 Tổng quan
Siemens 6ES7288-1ST40-0AA1 (SIMATIC S7-200 SMART CPU ST40 DC/DC/DC) là bộ điều khiển lập trình PLC (Programmable Logic Controller) thuộc dòng SIMATIC S7-200 SMART, được thiết kế dành cho các hệ thống tự động hóa công nghiệp quy mô nhỏ và vừa. CPU sử dụng nguồn cấp 24 VDC, tích hợp 24 đầu vào số (DI), 16 đầu ra số Transistor (DO) cùng 2 đầu vào Analog (AI) và cổng truyền thông Ethernet tích hợp, mang đến khả năng điều khiển tốc độ cao, vận hành ổn định và mở rộng linh hoạt.
Với khả năng xử lý nhanh, hỗ trợ các chức năng điều khiển chuyển động như HSC (High-Speed Counter), PTO (Pulse Train Output) và PWM (Pulse Width Modulation), cùng phần mềm lập trình STEP 7-Micro/WIN SMART, 6ES7288-1ST40-0AA1 là giải pháp lý tưởng cho các hệ thống điều khiển máy móc, dây chuyền sản xuất, điều khiển động cơ bước, servo và các ứng dụng tự động hóa hiện đại.
⚙️ Thiết kế & vận hành
CPU S7-200 SMART ST40 được thiết kế chắc chắn, nhỏ gọn, phù hợp lắp đặt trong các tủ điện công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện.
- Lắp đặt trên thanh DIN Rail tiêu chuẩn.
- Hệ thống đèn LED hiển thị trạng thái nguồn, RUN/STOP, truyền thông và I/O.
- Tích hợp cổng Ethernet RJ45.
- Khe kết nối module mở rộng thuận tiện.
- Khả năng chống nhiễu và chống rung tốt.
- Hoạt động ổn định trong môi trường công nghiệp.
Thiết kế tối ưu giúp giảm thời gian lắp đặt, bảo trì và nâng cấp hệ thống.
🔌 Khả năng vào/ra (I/O)
CPU tích hợp đầy đủ các tín hiệu vào/ra phục vụ nhiều ứng dụng điều khiển.
I/O tích hợp
- 24 Digital Inputs (DI) – 24 VDC
- 16 Digital Outputs (DO) Transistor – 24 VDC
- 2 Analog Inputs (AI)
- Đầu ra transistor tốc độ cao.
- Hỗ trợ mở rộng thêm các module Digital I/O, Analog I/O và Communication.
CPU có thể kết nối với:
- Cảm biến quang
- Cảm biến tiệm cận
- Công tắc hành trình
- Nút nhấn
- Van điện từ
- Động cơ bước
- Servo Driver
- Encoder
- Biến tần
- Đèn báo và các thiết bị chấp hành
🌐 Kết nối & truyền thông
CPU được tích hợp 01 cổng Ethernet 10/100 Mbps, đáp ứng nhu cầu kết nối và truyền thông trong hệ thống tự động hóa.
Hỗ trợ giao thức
- Ethernet
- S7 Communication
- Modbus TCP
- PPI
- Modbus RTU (qua module truyền thông)
Kết nối với
- SIMATIC HMI SMART LINE
- WinCC
- SCADA
- Biến tần Siemens SINAMICS
- PLC Siemens khác
- Thiết bị hỗ trợ Modbus TCP
Khả năng truyền thông mạnh mẽ giúp CPU dễ dàng tích hợp vào các hệ thống điều khiển hiện đại.
🧠 Hiệu năng xử lý
CPU ST40 được tối ưu cho các ứng dụng điều khiển logic và điều khiển chuyển động.
Tính năng nổi bật
- Tốc độ xử lý nhanh.
- Bộ đếm tốc độ cao (High-Speed Counter – HSC).
- Phát xung tốc độ cao (PTO/PWM).
- Timer và Counter tích hợp.
- Hỗ trợ ngắt (Interrupt).
- Điều khiển vị trí cơ bản.
- Hỗ trợ điều khiển PID.
- Hoạt động liên tục 24/7.
- Độ ổn định và độ tin cậy cao.
Đầu ra transistor tốc độ cao đặc biệt phù hợp với các ứng dụng điều khiển động cơ bước, servo và hệ thống định vị.
💾 Mở rộng & lưu trữ
CPU hỗ trợ mở rộng linh hoạt theo nhu cầu của hệ thống.
Hỗ trợ mở rộng
- Module Digital Input (DI)
- Module Digital Output (DO)
- Module Analog Input (AI)
- Module Analog Output (AO)
- Module truyền thông (RS485, Ethernet...)
- Module tín hiệu hỗn hợp
Việc mở rộng giúp hệ thống dễ dàng nâng cấp mà không cần thay thế CPU.
💻 Lập trình & cấu hình
CPU được lập trình bằng phần mềm STEP 7-Micro/WIN SMART với giao diện trực quan.
Hỗ trợ
- LAD (Ladder Diagram)
- FBD (Function Block Diagram)
- STL (Statement List)
- Cấu hình truyền thông Ethernet
- Giám sát Online
- Chẩn đoán lỗi
- Theo dõi trạng thái I/O theo thời gian thực
Phần mềm giúp rút ngắn thời gian lập trình và tối ưu hóa quá trình vận hành hệ thống.
🏭 Ứng dụng thực tế
Siemens 6ES7288-1ST40-0AA1 được sử dụng rộng rãi trong:
- Máy đóng gói
- Máy dán nhãn
- Máy cắt CNC
- Điều khiển động cơ bước và Servo
- Hệ thống băng tải
- Máy ép nhựa
- Máy chế biến thực phẩm
- Trạm xử lý nước
- Hệ thống HVAC
- Dây chuyền sản xuất tự động
- Máy móc công nghiệp OEM
CPU đặc biệt phù hợp với các ứng dụng yêu cầu điều khiển tốc độ cao, nhiều I/O và khả năng mở rộng linh hoạt.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7288-1ST40-0AA1 |
| Tên sản phẩm | SIMATIC S7-200 SMART, CPU ST40 DC/DC/DC |
| Dòng sản phẩm | SIMATIC S7-200 SMART CPU |
| Hãng | Siemens |
| Loại thiết bị | CPU tích hợp I/O (Compact CPU) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Ngõ vào số (Digital Input) | 24 DI 24 V DC (6 ngõ vào có thể sử dụng làm HSC) |
| Ngõ ra số (Digital Output) | 16 DO 24 V DC |
| Loại ngõ ra | Transistor DC, 0.5 A/kênh, 3 ngõ ra tốc độ cao 100 kHz |
| Đồng hồ thời gian thực (RTC) | Có (Hardware Clock, lưu thời gian đến 7 ngày) |
| Bộ nhớ chương trình | 24 KB Program Memory |
| Bộ nhớ dữ liệu | 16 KB User Data Memory |
| Giao tiếp truyền thông | PROFINET IO Controller/I-Device (RJ45 10/100 Mbit/s, từ Firmware V2.4), RS485 (tối đa 187.5 kbps), TCP/IP, S7 Communication |
| Web Server | Có |
| Kích thước (R × C × S) | 125 × 100 × 81 mm |
| Khối lượng | 410.3 g |
| Nhiệt độ hoạt động | -20°C đến 60°C (lắp ngang); -20°C đến 50°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến 70°C |
| Lắp đặt | Gắn thanh DIN; hỗ trợ 6 bộ đếm tốc độ cao HSC (4 × 200 kHz, 2 × 30 kHz qua tín hiệu A/B ở 100 kHz và 20 kHz), 3 ngõ ra xung tốc độ cao (PTO/PWM) 100 kHz, 8 vòng điều khiển PID |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, CE, EAC (Eurasian Conformity), China RoHS |
| Trạng thái sản phẩm | Active Product |
