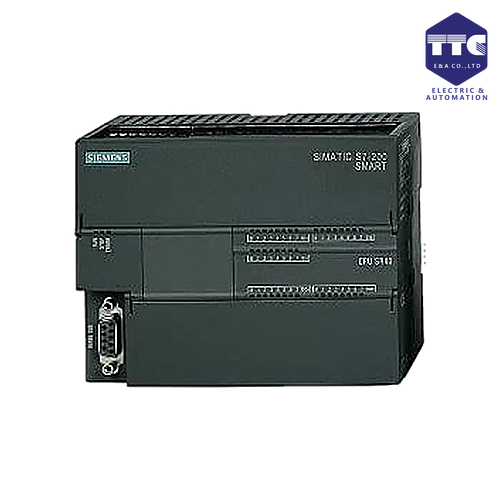

6ES7288-1SR40-0AA1 | SIMATIC S7-200 SMART, CPU SR40
SIMATIC S7-200 SMART, CPU SR40, CPU, AC/DC/relay, onboard I/O: 24 DI 24 V DC; 16 DQ relay 2 A; power supply: AC 85 – 264 V AC at 47-63 Hz program/data memory 40 KB web server support
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7288-1SR40-0AA1 | SIMATIC S7-200 SMART, CPU SR40
🔰 Tổng quan
Siemens 6ES7288-1SR40-0AA1 (SIMATIC S7-200 SMART CPU SR40 AC/DC/Relay) là bộ điều khiển lập trình PLC (Programmable Logic Controller) thuộc dòng SIMATIC S7-200 SMART, được thiết kế dành cho các hệ thống tự động hóa công nghiệp quy mô nhỏ và vừa. CPU sử dụng nguồn cấp 100...240 VAC, tích hợp 24 đầu vào số (DI), 16 đầu ra Relay (DO) cùng cổng truyền thông Ethernet, mang đến khả năng điều khiển linh hoạt, ổn định và dễ dàng mở rộng hệ thống.
Với hiệu năng xử lý mạnh mẽ, khả năng mở rộng I/O, tích hợp các chức năng điều khiển tốc độ cao và lập trình bằng phần mềm STEP 7-Micro/WIN SMART, 6ES7288-1SR40-0AA1 là giải pháp lý tưởng cho các hệ thống điều khiển máy móc, dây chuyền sản xuất, xử lý nước, HVAC và nhiều ứng dụng tự động hóa công nghiệp khác.
⚙️ Thiết kế & vận hành
CPU S7-200 SMART SR40 được thiết kế chắc chắn, nhỏ gọn và tối ưu cho việc lắp đặt trong tủ điện công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian.
- Lắp đặt trên thanh DIN Rail.
- Đèn LED hiển thị trạng thái nguồn, RUN/STOP, truyền thông và I/O.
- Tích hợp cổng Ethernet 10/100 Mbps.
- Dễ dàng mở rộng bằng các module tín hiệu và truyền thông.
- Khả năng chống nhiễu cao.
- Hoạt động ổn định trong môi trường công nghiệp.
Thiết kế thân thiện giúp việc lắp đặt, vận hành và bảo trì trở nên nhanh chóng, thuận tiện.
🔌 Khả năng vào/ra (I/O)
CPU tích hợp sẵn số lượng I/O lớn, đáp ứng tốt các ứng dụng điều khiển phức tạp.
I/O tích hợp
- 24 Digital Inputs (DI) 24 VDC
- 16 Digital Outputs (Relay DO)
- Đầu ra Relay phù hợp điều khiển tải AC và DC.
- Hỗ trợ mở rộng thêm các module Digital I/O và Analog I/O.
Có thể kết nối với:
- Nút nhấn
- Công tắc hành trình
- Cảm biến quang
- Cảm biến tiệm cận
- Van điện từ
- Đèn báo
- Contactor
- Relay trung gian
🌐 Kết nối & truyền thông
CPU được tích hợp 01 cổng Ethernet cho phép kết nối nhanh với các thiết bị trong hệ thống.
Giao thức hỗ trợ
- Ethernet
- S7 Communication
- Modbus TCP
- PPI
- Modbus RTU (thông qua module truyền thông)
Khả năng tương thích
- SIMATIC HMI SMART LINE
- WinCC
- SCADA
- Biến tần Siemens
- Thiết bị hỗ trợ Modbus
Khả năng truyền thông mạnh mẽ giúp CPU dễ dàng tích hợp với nhiều thiết bị trong nhà máy.
🧠 Hiệu năng xử lý
CPU SR40 đáp ứng tốt các ứng dụng điều khiển logic và điều khiển máy móc.
Tính năng nổi bật
- Tốc độ xử lý nhanh.
- Bộ đếm tốc độ cao (High-Speed Counter – HSC).
- Phát xung tốc độ cao (PTO/PWM).
- Timer và Counter tích hợp.
- Hỗ trợ ngắt (Interrupt).
- Hoạt động liên tục 24/7.
- Độ tin cậy cao.
Đầu ra Relay thích hợp cho các ứng dụng điều khiển trực tiếp tải AC/DC như đèn báo, contactor, van điện từ và bơm.
💾 Mở rộng & lưu trữ
CPU hỗ trợ mở rộng linh hoạt theo yêu cầu của hệ thống.
Hỗ trợ mở rộng
- Module Digital Input
- Module Digital Output
- Module Analog Input
- Module Analog Output
- Module truyền thông (RS485, Ethernet...)
Việc mở rộng giúp hệ thống dễ dàng đáp ứng các nhu cầu nâng cấp trong tương lai.
💻 Lập trình & cấu hình
CPU được lập trình bằng phần mềm STEP 7-Micro/WIN SMART.
Hỗ trợ
- LAD (Ladder Diagram)
- FBD (Function Block Diagram)
- STL (Statement List)
- Cấu hình Ethernet
- Giám sát Online
- Chẩn đoán lỗi
- Theo dõi trạng thái I/O theo thời gian thực
Phần mềm có giao diện trực quan, dễ sử dụng và phù hợp với nhiều đối tượng người dùng.
🏭 Ứng dụng thực tế
Siemens 6ES7288-1SR40-0AA1 được ứng dụng trong nhiều lĩnh vực như:
- Máy đóng gói
- Máy dán nhãn
- Hệ thống băng tải
- Máy chế biến thực phẩm
- Trạm xử lý nước
- Hệ thống HVAC
- Máy nén khí
- Điều khiển chiếu sáng công nghiệp
- Dây chuyền sản xuất tự động
- Máy móc công nghiệp OEM
CPU phù hợp với các hệ thống yêu cầu nhiều I/O, đầu ra Relay và khả năng mở rộng linh hoạt.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7288-1SR40-0AA1 |
| Tên sản phẩm | SIMATIC S7-200 SMART, CPU SR40 AC/DC/Relay |
| Dòng sản phẩm | SIMATIC S7-200 SMART CPU |
| Hãng | Siemens |
| Loại thiết bị | CPU tích hợp I/O (Compact CPU) |
| Điện áp cấp | AC 85 – 264 V |
| Dải điện áp hoạt động | 85 – 264 V AC |
| Tần số nguồn | 47 – 63 Hz |
| Ngõ vào số (Digital Input) | 24 DI 24 V DC (4 ngõ vào có thể sử dụng làm HSC) |
| Ngõ ra số (Digital Output) | 16 DO Relay |
| Loại ngõ ra | Relay 2 A (tải trở thuần), 30 W DC / 200 W AC (tải đèn), tần số chuyển mạch tối đa 1 Hz |
| Đồng hồ thời gian thực (RTC) | Có (Hardware Clock, lưu thời gian đến 7 ngày) |
| Bộ nhớ chương trình | 24 KB Program Memory |
| Bộ nhớ dữ liệu | 16 KB User Data Memory |
| Giao tiếp truyền thông | PROFINET IO Controller/I-Device (RJ45 10/100 Mbit/s, từ Firmware V2.4), RS485 (tối đa 187.5 kbps), TCP/IP, S7 Communication |
| Web Server | Có |
| Kích thước (R × C × S) | 125 × 100 × 81 mm |
| Khối lượng | 441.3 g |
| Nhiệt độ hoạt động | -20°C đến 60°C (lắp ngang); -20°C đến 50°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến 70°C |
| Lắp đặt | Gắn thanh DIN; hỗ trợ 6 bộ đếm (4 HSC 200 kHz, 2 HSC 30 kHz qua tín hiệu A/B ở 100 kHz và 20 kHz), 3 ngõ ra xung tốc độ cao (PTO/PWM), 8 vòng điều khiển PID |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, CE, EAC (Eurasian Conformity), China RoHS |
| Trạng thái sản phẩm | Active Product |
