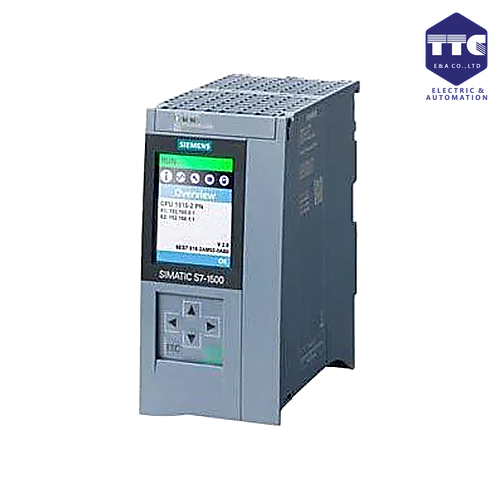

6ES7515-2AM02-0AB0 | CPU 1515-2 PN
SIMATIC S7-1500, CPU 1515-2 PN, central processing unit with 500 KB work memory for program and 3 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 30 ns bit performance, SIMATIC Memory Card required
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7515-2AM02-0AB0 | CPU 1515-2 PN
🔰 Tổng quan
Siemens 6ES7515-2AM02-0AB0 là CPU 1515-2 PN thuộc dòng SIMATIC S7-1500, được thiết kế cho các hệ thống tự động hóa công nghiệp có yêu cầu cao về hiệu năng xử lý, truyền thông và khả năng mở rộng.
CPU hỗ trợ PROFINET với 2 giao diện Ethernet/PROFINET, phù hợp để xây dựng các hệ thống điều khiển máy móc, dây chuyền sản xuất và hệ thống I/O phân tán. Đây là dòng CPU S7-1500 có hiệu năng cao, phù hợp với các ứng dụng điều khiển phức tạp và cần nhiều thiết bị mạng.
🔌 Chức năng chính
6ES7515-2AM02-0AB0 có nhiệm vụ:
- Điều khiển và xử lý chương trình PLC.
- Quản lý các module I/O trong hệ thống S7-1500.
- Giao tiếp với HMI và thiết bị PROFINET.
- Điều khiển I/O phân tán.
- Xử lý tín hiệu Digital và Analog thông qua các module mở rộng.
- Thực hiện các thuật toán điều khiển phức tạp.
- Hỗ trợ các ứng dụng Motion Control và công nghệ phù hợp.
Giao tiếp
- PROFINET IO
- 2 × giao diện PROFINET/Ethernet
- Hỗ trợ truyền thông Industrial Ethernet.
⚙️ Thiết kế & vận hành
CPU 1515-2 PN được thiết kế cho các hệ thống S7-1500 có yêu cầu cao hơn về hiệu năng và truyền thông.
Đặc điểm nổi bật
- CPU hiệu năng cao.
- 2 giao diện PROFINET.
- Hỗ trợ PROFINET IO Controller.
- Hỗ trợ I/O phân tán.
- Hỗ trợ chẩn đoán hệ thống.
- Hỗ trợ các module Signal, Technology và Communication.
- Có khả năng mở rộng hệ thống linh hoạt.
- Cấu hình và lập trình bằng TIA Portal.
🌐 Khả năng kết nối PROFINET
Một trong những ưu điểm nổi bật của CPU 1515-2 PN là được trang bị 2 giao diện PROFINET.
Có thể sử dụng các giao diện này để xây dựng hệ thống mạng theo nhiều cấu trúc khác nhau.
Có thể kết nối với:
- SIMATIC HMI.
- ET 200SP.
- ET 200MP.
- ET 200AL.
- SINAMICS.
- SCALANCE.
- Các thiết bị PROFINET.
- Máy tính công nghiệp.
- Các thiết bị Ethernet công nghiệp.
Mô hình hệ thống
CPU 1515-2 PN → PROFINET → Remote I/O / HMI / Drive / thiết bị mạng
Hai giao diện PROFINET giúp thiết kế hệ thống mạng linh hoạt hơn và thuận tiện khi kết nối nhiều thiết bị.
🧩 Khả năng mở rộng
CPU 1515-2 PN có thể kết hợp với nhiều loại module thuộc hệ thống S7-1500:
- Digital Input Module.
- Digital Output Module.
- Digital I/O Module.
- Analog Input Module.
- Analog Output Module.
- Technology Module.
- Communication Module.
- Interface Module.
- ET 200SP.
- ET 200MP.
Nhờ đó, hệ thống có thể được mở rộng theo số lượng I/O và yêu cầu công nghệ của từng dây chuyền.
💻 Cấu hình & lập trình
6ES7515-2AM02-0AB0 được cấu hình và lập trình bằng TIA Portal.
Có thể sử dụng:
- LAD – Ladder Logic
- FBD – Function Block Diagram
- SCL – Structured Control Language
- Các chức năng công nghệ phù hợp của S7-1500.
TIA Portal hỗ trợ:
- Cấu hình phần cứng.
- Lập trình PLC.
- Cấu hình PROFINET.
- Cấu hình HMI.
- Chẩn đoán hệ thống.
- Giám sát biến.
- Quản lý thiết bị mạng.
🚀 Hiệu năng & khả năng xử lý
CPU 1515-2 PN phù hợp với những hệ thống cần:
- Chu kỳ quét nhanh.
- Xử lý chương trình lớn.
- Nhiều thiết bị PROFINET.
- I/O phân tán.
- Điều khiển nhiều cơ cấu chấp hành.
- Xử lý dữ liệu và truyền thông công nghiệp.
CPU có thể đảm nhiệm đồng thời nhiều nhiệm vụ điều khiển và truyền thông trong một hệ thống tự động hóa.
🏭 Ứng dụng thực tế
Siemens 6ES7515-2AM02-0AB0 phù hợp với:
- Dây chuyền sản xuất tự động.
- Máy đóng gói tốc độ cao.
- Máy lắp ráp.
- Hệ thống băng tải.
- Nhà máy sản xuất ô tô.
- Hệ thống xử lý nước.
- Hệ thống logistics.
- Máy công cụ.
- Hệ thống điều khiển động cơ.
- Các dây chuyền sử dụng nhiều thiết bị PROFINET.
- Hệ thống tự động hóa quy mô vừa và lớn.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7515-2AM02-0AB0 |
| Tên sản phẩm | SIMATIC S7-1500, CPU 1515-2 PN |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Hãng | Siemens |
| Loại thiết bị | CPU PLC hiệu suất cao |
| Nguồn cấp | 24 V DC |
| Dải điện áp hoạt động | 19.2 – 28.8 V DC |
| Bộ nhớ chương trình | Khoảng 500 KB |
| Bộ nhớ dữ liệu | Khoảng 3 MB |
| Giao tiếp PROFINET | 2 × PROFINET interface |
| Loại giao tiếp | PROFINET IO Controller/Device, Industrial Ethernet |
| Tốc độ Ethernet | 10/100/1000 Mbit/s tùy giao diện |
| Web Server | Có |
| Đồng hồ thời gian thực (RTC) | Có |
| Thẻ nhớ | SIMATIC Memory Card |
| Màn hình CPU | Màn hình phía trước hỗ trợ hiển thị trạng thái và chẩn đoán |

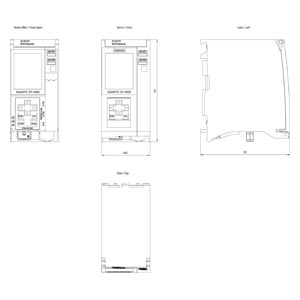

| Kích thước (W × H × D) | Khoảng 35 × 147 × 129 mm |
| Lắp đặt | Thanh ray DIN / rail S7-1500 |
| Ứng dụng | Máy móc, dây chuyền sản xuất, điều khiển chuyển động và hệ thống tự động hóa công nghiệp |
| Trạng thái | Sản phẩm thuộc dòng SIMATIC S7-1500 |
