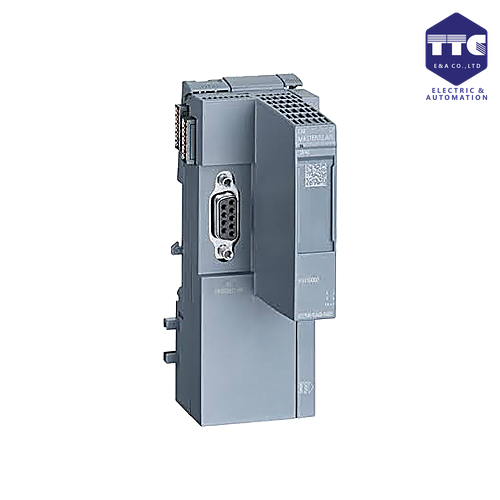

6ES7545-5DA00-0AB0 | CPU 1510SP-1 PN
SIMATIC DP, CPU 1510SP-1 PN for ET 200SP, Central processing unit with Work memory 100 KB for program and 750 KB for data, 1st interface: PROFINET IRT with 3-port switch, 72 ns bit performance, SIMATIC Memory Card required, BusAdapter required for Port 1 and 2
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7545-5DA00-0AB0 | CPU 1510SP-1 PN
🔰 Tổng quan
Siemens 6ES7545-5DA00-0AB0 (SIMATIC S7-1500 CM PtP RS232 HF) là module truyền thông Point-to-Point (CM PtP) thuộc dòng SIMATIC S7-1500, được thiết kế để bổ sung giao tiếp RS232 cho PLC S7-1500. Module hỗ trợ truyền dữ liệu nối tiếp tốc độ cao với nhiều thiết bị công nghiệp như máy quét mã vạch, đầu đọc RFID, máy in, cân điện tử, thiết bị đo lường và các bộ điều khiển của bên thứ ba.
Với khả năng cấu hình linh hoạt trong TIA Portal, hỗ trợ nhiều giao thức truyền thông và chẩn đoán tích hợp, 6ES7545-5DA00-0AB0 là giải pháp lý tưởng để kết nối PLC S7-1500 với các thiết bị sử dụng chuẩn truyền thông RS232.
⚙️ Thiết kế & vận hành
Module được thiết kế dành riêng cho hệ thống SIMATIC S7-1500 với độ tin cậy cao.
Đặc điểm nổi bật
- Thiết kế dạng module cắm trên rack S7-1500.
- Hỗ trợ truyền thông nối tiếp RS232.
- Đèn LED hiển thị trạng thái hoạt động và lỗi.
- Chẩn đoán phần cứng tích hợp.
- Hoạt động ổn định trong môi trường công nghiệp.
- Lắp đặt và thay thế dễ dàng.
🔌 Giao tiếp truyền thông
Module cung cấp giao tiếp nối tiếp Point-to-Point.
Giao diện
- 1 × RS232
- Point-to-Point Communication (PtP)
- Truyền dữ liệu song công (Full Duplex)
Hỗ trợ giao thức
- ASCII
- Freeport
- 3964(R)
- USS (tùy ứng dụng)
- MODBUS RTU Master/Slave (thông qua thư viện Siemens)
Tốc độ truyền
- Có thể cấu hình nhiều mức baud rate (tùy theo giao thức và thiết bị kết nối).
🌐 Khả năng tích hợp
Module tương thích hoàn toàn với hệ thống SIMATIC S7-1500.
Thiết bị hỗ trợ
- CPU SIMATIC S7-1500
- TIA Portal
- WinCC
- SCADA
- Máy quét mã vạch (Barcode Scanner)
- Đầu đọc RFID
- Máy in công nghiệp
- Cân điện tử
- Thiết bị đo lường
- Thiết bị sử dụng chuẩn RS232
🚀 Hiệu năng & độ tin cậy
Module CM PtP được tối ưu cho các ứng dụng truyền thông công nghiệp.
Tính năng nổi bật
- Truyền dữ liệu ổn định.
- Độ tin cậy cao.
- Hỗ trợ nhiều giao thức nối tiếp.
- Chẩn đoán lỗi trực tuyến.
- Tích hợp hoàn toàn trong TIA Portal.
- Hoạt động liên tục 24/7.
💾 Cấu hình & lập trình
Module được cấu hình trực tiếp trong TIA Portal.
Hỗ trợ
- TIA Portal
- STEP 7 Professional
- Technology Objects
- Online Diagnostics
- Firmware Update
- Các khối lệnh truyền thông nối tiếp của Siemens
🏭 Ứng dụng thực tế
Siemens 6ES7545-5DA00-0AB0 được sử dụng trong:
- Hệ thống đóng gói
- Dây chuyền lắp ráp
- Máy in nhãn
- Hệ thống cân điện tử
- Đầu đọc mã vạch
- Đầu đọc RFID
- Thiết bị đo lường
- Nhà máy thực phẩm
- Nhà máy dược phẩm
- Các hệ thống điều khiển yêu cầu truyền thông RS232
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7545-5DA00-0AB0 |
| Tên sản phẩm | SIMATIC S7-1500, CM PtP RS232 HF |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Hãng | Siemens |
| Loại thiết bị | Communication Module (CM) Point-to-Point RS232 High Feature |
| Điện áp cấp | 24 V DC (từ backplane bus của S7-1500) |
| Dải điện áp hoạt động | 19.2 V DC – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | Không có |
| Ngõ ra số | Không có |
| Loại ngõ ra | Không có |
| Màn hình | Có đèn LED trạng thái |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không có |
| Giao tiếp | 1 × RS232, Point-to-Point, Freeport, ASCII, Modbus RTU Master/Slave, 3964(R), USS |
| Web server | Không có |
| Power reserve | Không áp dụng |
| Kích thước (W × H × D) | 35 × 147 × 129 mm |
| Khối lượng | Khoảng 250 g |
| Nhiet do hoạt động | -25°C đến +60°C (lắp ngang), -25°C đến +40°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trực tiếp trên rack SIMATIC S7-1500 |
| Chứng nhận | CE, UL, cULus, KC, RCM, EAC, ATEX, IECEx, FM, ABS, BV, DNV, LR, NK, RINA, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
