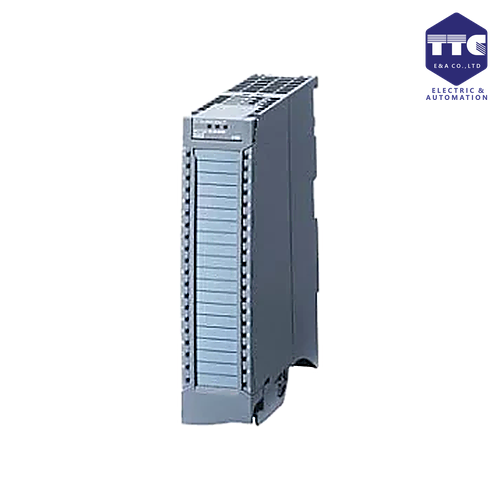

6ES7532-5HF00-0AB0 | MÔ ĐUN SM 532 AQ8xU/I HS
SIMATIC S7-1500, analog output module AQ8xU/I HS, 16-bit resolution accuracy 0.3%, 8 channels in groups of 8, diagnostics; substitute value 8 channels in 0.125 ms oversampling; the module supports the safety-oriented shutdown of load groups up to SIL2 according to EN IEC 62061:2021 and Category 3 / PL d according to EN ISO 13849-1:2015. delivery including infeed element, shielding bracket and shield terminal: front connector (screw terminals or push-in) to be ordered separately
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7532-5HF00-0AB0 | MÔ ĐUN SM 532 AQ8xU/I HS
🔰 Tổng quan
Siemens 6ES7532-5HF00-0AB0 (SIMATIC S7-1500 AQ 8xU/I HS) là module đầu ra analog (Analog Output Module) thuộc dòng SIMATIC S7-1500, được thiết kế để cung cấp 8 kênh đầu ra analog với độ chính xác và tốc độ cao. Module hỗ trợ xuất tín hiệu điện áp (Voltage) và dòng điện (Current), đáp ứng các yêu cầu điều khiển trong các hệ thống tự động hóa và điều khiển quá trình.
Với khả năng tích hợp hoàn toàn trong TIA Portal, chức năng chẩn đoán theo từng kênh và độ ổn định cao, 6ES7532-5HF00-0AB0 là giải pháp lý tưởng cho các ứng dụng điều khiển biến tần, van điều khiển, bộ truyền động và các thiết bị analog trong nhà máy hiện đại.
⚙️ Thiết kế & vận hành
Module được thiết kế dành riêng cho hệ thống SIMATIC S7-1500.
Đặc điểm nổi bật
- Thiết kế dạng module cắm trên rack S7-1500.
- 8 kênh đầu ra analog độc lập.
- Đèn LED hiển thị trạng thái hoạt động và lỗi.
- Chẩn đoán lỗi theo từng kênh.
- Khả năng chống nhiễu điện từ (EMC) cao.
- Hoạt động ổn định trong môi trường công nghiệp.
🔌 Đầu ra Analog
Module hỗ trợ nhiều chuẩn tín hiệu analog thông dụng.
Số kênh
- 8 Analog Outputs (8 AO)
Chuẩn tín hiệu hỗ trợ
Điện áp (Voltage):
- 0...10 V
- ±10 V
- 1...5 V (tùy cấu hình)
Dòng điện (Current):
- 0...20 mA
- 4...20 mA
- ±20 mA (tùy cấu hình)
Thiết bị điều khiển
- Biến tần SINAMICS
- Van điều khiển tuyến tính
- Van tỷ lệ (Proportional Valve)
- Servo Drive
- Bộ điều khiển công suất
- Thiết bị điều khiển analog khác
🌐 Khả năng tích hợp
Module tích hợp hoàn toàn với hệ thống SIMATIC S7-1500.
Hỗ trợ
- CPU S7-1500
- TIA Portal
- STEP 7 Professional
- WinCC
- SCADA
- PROFINET
- PROFIBUS (qua CPU hoặc module truyền thông)
🚀 Hiệu năng & độ tin cậy
Module được tối ưu cho các ứng dụng yêu cầu điều khiển analog chính xác.
Tính năng nổi bật
- Độ phân giải cao.
- Tốc độ cập nhật nhanh (High Speed).
- Độ chính xác cao.
- Chẩn đoán lỗi từng kênh.
- Giám sát quá tải và ngắn mạch.
- Hoạt động liên tục 24/7.
💾 Cấu hình & lập trình
Module được cấu hình trực tiếp trong TIA Portal.
Hỗ trợ
- TIA Portal
- STEP 7 Professional
- Online Diagnostics
- Firmware Update
- Channel Diagnostics
- Parameter Assignment
🏭 Ứng dụng thực tế
Siemens 6ES7532-5HF00-0AB0 được sử dụng rộng rãi trong:
- Điều khiển biến tần
- Điều khiển van tuyến tính
- Điều khiển lưu lượng
- Điều khiển áp suất
- Điều khiển nhiệt độ
- Nhà máy hóa chất
- Nhà máy thực phẩm và đồ uống
- Trạm xử lý nước và nước thải
- Nhà máy điện
- Dây chuyền sản xuất tự động
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7532-5HF00-0AB0 |
| Tên sản phẩm | SIMATIC S7-1500, AQ 8xU/I HF |
| Dòng sản phẩm | SIMATIC S7-1500 – SM 532 Analog Output Module |
| Hãng | Siemens |
| Loại thiết bị | Module đầu ra tương tự (Analog Output Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 19.2 V DC – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | Không có |
| Ngõ ra số | 8 ngõ ra analog |
| Loại ngõ ra | Điện áp/Dòng điện (Voltage/Current) |
| Dải tín hiệu ngõ ra | 0...10 V, ±10 V, 0...20 mA, 4...20 mA, ±20 mA |
| Độ phân giải | 16 bit |
| Màn hình | Đèn LED chẩn đoán trạng thái |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không có |
| Giao tiếp | Backplane bus của SIMATIC S7-1500 |
| Web server | Không có |
| Power reserve | Không áp dụng |
| Kích thước (W × H × D) | 35 × 147 × 129 mm |
| Khối lượng | Khoảng 310 g |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +40°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Lắp trên rack SIMATIC S7-1500, hỗ trợ đấu nối qua đầu nối front connector |
| Chứng nhận | CE, UL, cULus, FM, KC, RCM, EAC, ATEX, IECEx, ABS, BV, DNV, LR, NK, RINA, RMRS, CCS, KR, Siemens EcoTech |
| Trạng thái sản phẩm | Active Product |
