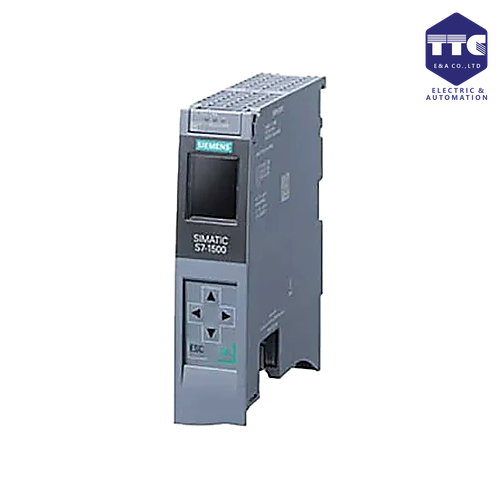

6ES7513-1AM03-0AB0 | SIMATIC S7-1500 CPU 1513-1 PN
SIMATIC S7-1500, CPU 1513-1 PN, central processing unit with work memory 600 KB for program and 2.5 MB for data, 1st interface
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7513-1AM03-0AB0 | SIMATIC S7-1500 CPU 1513-1 PN
🔰 Tổng quan
Siemens 6ES7513-1AM03-0AB0 là CPU 1513-1 PN thuộc dòng SIMATIC S7-1500, được sử dụng làm bộ điều khiển trung tâm cho các hệ thống tự động hóa công nghiệp từ quy mô vừa đến lớn.
CPU cung cấp khả năng xử lý chương trình PLC, điều khiển các module I/O và giao tiếp với các thiết bị khác thông qua PROFINET. Đây là dòng CPU phù hợp cho các máy móc, dây chuyền sản xuất và hệ thống điều khiển yêu cầu hiệu năng xử lý cao và khả năng mở rộng tốt.
🧠 Chức năng chính
6ES7513-1AM03-0AB0 có nhiệm vụ:
- Thực hiện chương trình điều khiển PLC.
- Xử lý tín hiệu Digital và Analog.
- Điều khiển các module I/O.
- Giao tiếp với HMI và các thiết bị tự động hóa.
- Kết nối các trạm I/O phân tán.
- Điều khiển máy móc và dây chuyền sản xuất.
CPU
- Dòng: SIMATIC S7-1500
- Model: CPU 1513-1 PN
- Loại: CPU tiêu chuẩn.
- Giao diện: PROFINET.
- Bộ nhớ làm việc: 300 KB cho chương trình và 1 MB cho dữ liệu.
🌐 Giao tiếp PROFINET
CPU 1513-1 PN được trang bị giao diện PROFINET để kết nối với các thiết bị trong mạng công nghiệp.
Có thể kết nối với:
- HMI Siemens.
- ET 200SP.
- ET 200MP.
- Biến tần SINAMICS.
- SCALANCE.
- Các thiết bị PROFINET tương thích.
Mô hình hệ thống
HMI / SCADA ↔ PROFINET ↔ CPU 1513-1 PN ↔ I/O phân tán → Thiết bị hiện trường
PROFINET giúp truyền dữ liệu điều khiển và chẩn đoán giữa CPU với các thiết bị trong hệ thống.
⚙️ Thiết kế & vận hành
CPU 1513-1 PN được thiết kế cho các hệ thống điều khiển có yêu cầu cao hơn về hiệu suất xử lý và số lượng thiết bị kết nối.
Đặc điểm nổi bật
- Bộ xử lý hiệu năng cao.
- Hỗ trợ PROFINET.
- Bộ nhớ làm việc lớn.
- Chức năng chẩn đoán tích hợp.
- Hỗ trợ I/O tập trung và phân tán.
- Có khả năng mở rộng hệ thống.
- Cấu hình và lập trình bằng TIA Portal.
💾 Bộ nhớ & xử lý chương trình
CPU có bộ nhớ làm việc được phân bổ cho:
- Program memory: khoảng 300 KB.
- Data memory: khoảng 1 MB.
Bộ nhớ này cho phép CPU xử lý các chương trình điều khiển phức tạp hơn so với những CPU S7-1500 cấp thấp.
CPU có thể thực hiện:
- Logic Boolean.
- Timer/Counter.
- Xử lý dữ liệu.
- Điều khiển tuần tự.
- Xử lý tín hiệu analog.
- Giao tiếp thiết bị.
- Các thuật toán điều khiển.
🔌 Khả năng mở rộng I/O
CPU 1513-1 PN có thể kết hợp với nhiều loại module S7-1500.
Module có thể sử dụng
- SM – Signal Module
- CM – Communication Module
- CP – Communication Processor
- TM – Technology Module
- ET 200SP.
- ET 200MP.
- Các thiết bị PROFINET phân tán.
Nhờ đó có thể xây dựng hệ thống từ máy đơn lẻ đến dây chuyền tự động hóa lớn.
🛠️ Chẩn đoán & bảo trì
CPU S7-1500 cung cấp các chức năng chẩn đoán giúp kỹ thuật viên theo dõi tình trạng hệ thống.
Có thể kiểm tra:
- Trạng thái CPU.
- Trạng thái module.
- Lỗi I/O.
- Lỗi truyền thông.
- Lỗi cấu hình.
- Chẩn đoán thiết bị PROFINET.
- Trạng thái chương trình.
Các thông tin chẩn đoán có thể được theo dõi trong TIA Portal và trên các thiết bị HMI phù hợp.
💻 Cấu hình & lập trình
6ES7513-1AM03-0AB0 được cấu hình và lập trình bằng TIA Portal.
Có thể thực hiện:
- Cấu hình phần cứng.
- Cấu hình mạng PROFINET.
- Lập trình PLC.
- Cấu hình I/O.
- Download chương trình.
- Monitor chương trình online.
- Chẩn đoán lỗi.
- Quản lý dữ liệu PLC.
Các ngôn ngữ lập trình phổ biến gồm:
- LAD
- FBD
- SCL
🏭 Ứng dụng thực tế
Siemens 6ES7513-1AM03-0AB0 phù hợp với:
- Dây chuyền sản xuất.
- Máy đóng gói.
- Máy lắp ráp.
- Hệ thống băng tải.
- Máy gia công.
- Hệ thống xử lý nước.
- Hệ thống HVAC.
- Điều khiển bơm và quạt.
- Nhà máy tự động hóa.
- Hệ thống điều khiển sử dụng nhiều I/O phân tán.

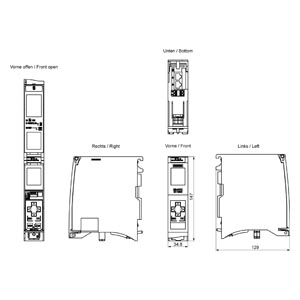

| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7513-1AM03-0AB0 |
| Tên sản phẩm | SIMATIC S7-1500 CPU 1513-1 PN |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Hãng | Siemens |
| Loại thiết bị | CPU / Central Processing Unit |
| Số hiệu CPU | CPU 1513-1 PN |
| Nguồn cấp | 24 V DC |
| Bộ nhớ làm việc | 1 MB cho chương trình + 5 MB cho dữ liệu |
| Bộ nhớ tải | Sử dụng SIMATIC Memory Card |
| Giao tiếp PROFINET | 1 × PROFINET interface |
| Cổng Ethernet | RJ45 |
| PROFINET | Hỗ trợ PROFINET IO Controller |
| MPI/PROFIBUS | Không tích hợp trực tiếp |
| Web Server | Có |
| Đồng hồ thời gian thực | Có |
| Thẻ nhớ | SIMATIC Memory Card bắt buộc |
| Kích thước | Khoảng 35 × 147 × 129 mm |
| Lắp đặt | Thanh ray SIMATIC S7-1500 |
| Ứng dụng | Điều khiển máy móc, dây chuyền sản xuất, hệ thống tự động hóa |
| Trạng thái | Active Product |
