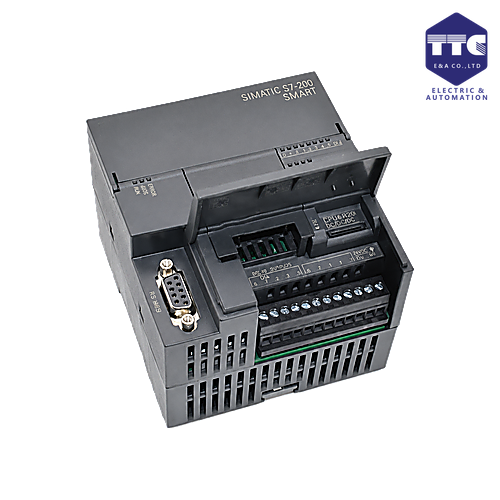

6ES7288-1SR30-0AA1 | SIMATIC S7-200 SMART CPU SR30
SIMATIC S7-200 SMART, CPU SR30, standard CPU, AC/DC/relay, onboard I/O: 18 DI 24 V DC; 12 DQ relay 2 A; power supply: AC 85 – 264 V AC at 47-63 Hz program/data memory 30 KB
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7288-1SR30-0AA1 | SIMATIC S7-200 SMART CPU SR30
🔰 Tổng quan
Siemens 6ES7288-1SR30-0AA1 (SIMATIC S7-200 SMART CPU SR30 AC/DC/Relay) là bộ điều khiển lập trình PLC (Programmable Logic Controller) thuộc dòng SIMATIC S7-200 SMART, được thiết kế dành cho các hệ thống tự động hóa quy mô nhỏ và vừa. CPU sử dụng nguồn cấp 100...240 VAC, tích hợp 18 đầu vào số (DI), 12 đầu ra Relay (DO) và cổng truyền thông Ethernet, mang đến khả năng điều khiển ổn định, linh hoạt và dễ dàng mở rộng.
Với khả năng hỗ trợ nhiều module mở rộng, truyền thông Ethernet tốc độ cao và lập trình bằng phần mềm STEP 7-Micro/WIN SMART, 6ES7288-1SR30-0AA1 là giải pháp tối ưu cho các hệ thống điều khiển máy móc, dây chuyền sản xuất, trạm xử lý nước, HVAC và nhiều ứng dụng tự động hóa công nghiệp.
⚙️ Thiết kế & vận hành
CPU S7-200 SMART SR30 được thiết kế nhỏ gọn, chắc chắn và phù hợp với môi trường công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện
- Lắp đặt trên thanh DIN Rail
- Đèn LED hiển thị trạng thái nguồn, RUN/STOP và I/O
- Tích hợp cổng Ethernet
- Hỗ trợ mở rộng bằng các module tín hiệu và truyền thông
- Khả năng chống nhiễu tốt
- Hoạt động ổn định trong môi trường công nghiệp
Thiết kế tối ưu giúp việc lắp đặt, vận hành và bảo trì trở nên đơn giản và thuận tiện.
🔌 Khả năng vào/ra (I/O)
CPU tích hợp sẵn số lượng I/O lớn, đáp ứng tốt nhiều ứng dụng điều khiển.
Đầu vào/Đầu ra tích hợp
- 18 Digital Inputs (DI)
- 12 Digital Outputs (Relay DO)
- Điện áp đầu vào: 24 VDC
- Đầu ra Relay điều khiển tải AC hoặc DC
- Hỗ trợ mở rộng thêm các module Digital và Analog
CPU phù hợp để kết nối với:
- Nút nhấn
- Công tắc hành trình
- Cảm biến quang
- Cảm biến tiệm cận
- Van điện từ
- Đèn báo
- Contactor
- Rơ-le trung gian
🌐 Kết nối & truyền thông
CPU được tích hợp cổng Ethernet, cho phép kết nối nhanh và ổn định với các thiết bị trong hệ thống.
Chuẩn truyền thông
- Ethernet
- S7 Communication
- Modbus TCP (thông qua lập trình)
- PPI
- Modbus RTU (khi sử dụng module truyền thông phù hợp)
Khả năng tương thích
- SIMATIC HMI SMART LINE
- WinCC
- SCADA
- Biến tần Siemens
- Thiết bị hỗ trợ Modbus và Ethernet
Khả năng truyền thông linh hoạt giúp CPU dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại.
🧠 Hiệu năng xử lý
CPU S7-200 SMART SR30 có khả năng xử lý nhanh và vận hành ổn định.
Ưu điểm
- Tốc độ xử lý cao
- Điều khiển logic chính xác
- Hỗ trợ Timer và Counter
- Hỗ trợ ngắt (Interrupt)
- Bộ đếm tốc độ cao (High-Speed Counter - HSC)
- Phát xung tốc độ cao (PTO/PWM)
- Hoạt động liên tục 24/7
- Độ tin cậy cao
CPU đáp ứng tốt các ứng dụng điều khiển máy độc lập cũng như dây chuyền sản xuất tự động.
💾 Mở rộng & lưu trữ
CPU hỗ trợ mở rộng linh hoạt theo nhu cầu của hệ thống.
Hỗ trợ mở rộng
- Module Digital Input
- Module Digital Output
- Module Analog Input
- Module Analog Output
- Module truyền thông
Khả năng mở rộng giúp hệ thống dễ dàng nâng cấp khi quy mô sản xuất tăng lên.
💻 Lập trình & cấu hình
CPU được lập trình bằng STEP 7-Micro/WIN SMART.
Hỗ trợ
- LAD (Ladder Diagram)
- FBD (Function Block Diagram)
- STL (Statement List)
- Cấu hình Ethernet
- Chẩn đoán Online
- Giám sát trạng thái CPU
- Theo dõi I/O theo thời gian thực
Phần mềm STEP 7-Micro/WIN SMART giúp việc lập trình và cấu hình trở nên trực quan, nhanh chóng và hiệu quả.
🏭 Ứng dụng thực tế
Siemens 6ES7288-1SR30-0AA1 được ứng dụng rộng rãi trong:
- Máy đóng gói
- Máy dán nhãn
- Hệ thống băng tải
- Máy chế biến thực phẩm
- Trạm xử lý nước
- Hệ thống HVAC
- Máy nén khí
- Điều khiển chiếu sáng công nghiệp
- Dây chuyền sản xuất tự động
- Máy móc công nghiệp quy mô nhỏ và vừa
CPU phù hợp với các hệ thống yêu cầu nhiều I/O, đầu ra Relay và khả năng mở rộng linh hoạt.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7288-1SR30-0AA1 |
| Tên sản phẩm | SIMATIC S7-200 SMART, CPU SR30 AC/DC/Relay |
| Dòng sản phẩm | SIMATIC S7-200 SMART CPU |
| Hãng | Siemens |
| Loại thiết bị | CPU tích hợp I/O (Compact CPU) |
| Điện áp cấp | 85–264 V AC (47–63 Hz), 77–138 V DC |
| Ngõ vào số (Digital Input) | 18 DI, 24 V DC |
| Ngõ ra số (Digital Output) | 12 DO Relay |
| Loại ngõ ra | Relay, 2 A/kênh |
| Đồng hồ thời gian thực (RTC) | Có (Hardware Clock, lưu thời gian đến 7 ngày) |
| Bộ nhớ chương trình | 20 KB Program Memory |
| Bộ nhớ dữ liệu | 10 KB User Data Memory |
| Giao tiếp truyền thông | PROFINET IO Controller/I-Device (RJ45 10/100 Mbps), RS485, TCP/IP, S7 Communication |
| Web Server | Có |
| Kích thước (R × C × S) | 110 × 100 × 81 mm |
| Khối lượng | Khoảng 420 g |
| Nhiệt độ hoạt động | 0°C đến 55°C (lắp ngang); 0°C đến 45°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến 70°C |
| Lắp đặt | Gắn thanh DIN; hỗ trợ 6 bộ đếm tốc độ cao HSC (4 × 200 kHz, 2 × 30 kHz), 3 bộ phát xung tốc độ cao (PTO/PWM), 8 vòng điều khiển PID |
| Chứng nhận | CE, EU Declaration of Conformity, UK Declaration of Conformity, EAC, China RoHS |
| Trạng thái sản phẩm | Active Product |
