🔰 Tổng quan

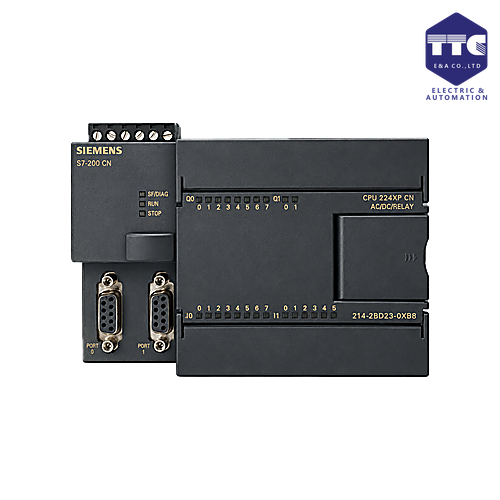

Siemens 6ES7214-2BD23-0XB8 là CPU 224XP CN thuộc dòng SIMATIC S7-200, được thiết kế cho các hệ thống điều khiển tự động hóa quy mô nhỏ và vừa.

CPU tích hợp sẵn ngõ vào/ra số và analog, đồng thời hỗ trợ các chức năng như High-Speed Counter, PTO/PWM và truyền thông PPI, giúp đáp ứng nhiều ứng dụng điều khiển máy móc, dây chuyền sản xuất và hệ thống tự động hóa.

🔌 Chức năng chính

6ES7214-2BD23-0XB8 có nhiệm vụ:

• Điều khiển và xử lý chương trình PLC.
• Đọc tín hiệu từ cảm biến và thiết bị đầu vào.
• Điều khiển các thiết bị chấp hành.
• Xử lý tín hiệu analog.
• Thực hiện đếm xung tốc độ cao.
• Phát xung PTO/PWM cho các ứng dụng điều khiển chuyển động.
• Giao tiếp với HMI và các thiết bị sử dụng mạng PPI.

I/O tích hợp

• 14 × Digital Input
• 10 × Digital Output
• 2 × Analog Input
• 1 × Analog Output

CPU 224XP CN tích hợp sẵn cả I/O số và analog, giúp giảm nhu cầu sử dụng module mở rộng cho các ứng dụng cơ bản.

⚙️ Thiết kế & vận hành

CPU 224XP CN thuộc dòng S7-200, có thiết kế nhỏ gọn và phù hợp lắp đặt trong tủ điều khiển máy.

Đặc điểm nổi bật

• CPU compact.
• Tích hợp 14 DI + 10 DO.
• Tích hợp 2 AI + 1 AO.
• Hỗ trợ High-Speed Counter.
• Hỗ trợ PTO/PWM.
• Hỗ trợ truyền thông PPI.
• Có khả năng mở rộng module.
• Lập trình bằng STEP 7-Micro/WIN.

⚡ Khả năng xử lý tín hiệu tốc độ cao

Một ưu điểm của CPU 224XP là khả năng xử lý các tín hiệu xung tốc độ cao.

CPU có thể sử dụng cho:

• Encoder.
• Cảm biến tốc độ.
• Bộ đếm sản phẩm.
• Đo tốc độ động cơ.
• Điều khiển vị trí.
• Điều khiển động cơ bước.
• Phát xung PTO/PWM.

Điều này giúp S7-200 224XP phù hợp với nhiều máy móc yêu cầu điều khiển chuyển động cơ bản.

📊 Xử lý tín hiệu Analog

CPU tích hợp sẵn:

• 2 Analog Input
• 1 Analog Output

Có thể sử dụng để kết nối:

• Cảm biến áp suất.
• Cảm biến mức.
• Cảm biến lưu lượng.
• Bộ đo nhiệt độ có transmitter.
• Biến tần.
• Van điều khiển.
• Thiết bị đo lường.

Ví dụ:

Cảm biến áp suất → AI CPU 224XP → PLC xử lý → AO → Biến tần/Van điều khiển

🌐 Khả năng kết nối

CPU hỗ trợ giao tiếp PPI, là giao thức truyền thông phổ biến của dòng S7-200.

Có thể kết nối với:

• SIMATIC HMI.
• Máy tính PC.
• Các CPU S7-200 khác.
• Thiết bị sử dụng giao tiếp PPI.
• Cáp lập trình PC/PPI.

Mô hình kết nối

PC/HMI ↔ PPI ↔ S7-200 CPU 224XP

Để lập trình và bảo trì PLC, có thể sử dụng cáp PC/PPI phù hợp.

💻 Cấu hình & lập trình

6ES7214-2BD23-0XB8 được lập trình bằng:

STEP 7-Micro/WIN

Có thể sử dụng các ngôn ngữ:

• LAD – Ladder Logic
• FBD – Function Block Diagram
• STL – Statement List

Phần mềm cho phép:

• Lập trình PLC.
• Cấu hình phần cứng.
• Download chương trình.
• Upload chương trình.
• Monitor chương trình.
• Chẩn đoán PLC.
• Cấu hình truyền thông.

🧩 Khả năng mở rộng

CPU 224XP có thể kết hợp với các module mở rộng của S7-200 như:

• EM 221 – Digital Input.
• EM 222 – Digital Output.
• EM 223 – Digital I/O.
• EM 231 – Analog Input.
• EM 232 – Analog Output.
• EM 235 – Analog I/O.
• Các module truyền thông phù hợp.

Nhờ đó có thể mở rộng số lượng I/O theo nhu cầu của từng máy.

🏭 Ứng dụng thực tế

Siemens 6ES7214-2BD23-0XB8 thường được sử dụng trong:

• Máy đóng gói.
• Máy chiết rót.
• Máy dán nhãn.
• Máy cắt.
• Máy cuộn.
• Dây chuyền băng tải.
• Máy gia công.
• Hệ thống bơm.
• Hệ thống HVAC.
• Máy sử dụng động cơ bước.
• Hệ thống điều khiển có encoder.
• Các dây chuyền tự động hóa sử dụng S7-200
