6ES7155-6AA01-0BN0 | MÔ ĐUN IM 155-6PN ST
SIMATIC ET 200SP, PROFINET bundle IM, IM 155-6PN ST, max.
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7155-6AA01-0BN0 | MÔ ĐUN IM 155-6PN ST
🔰 Tổng quan

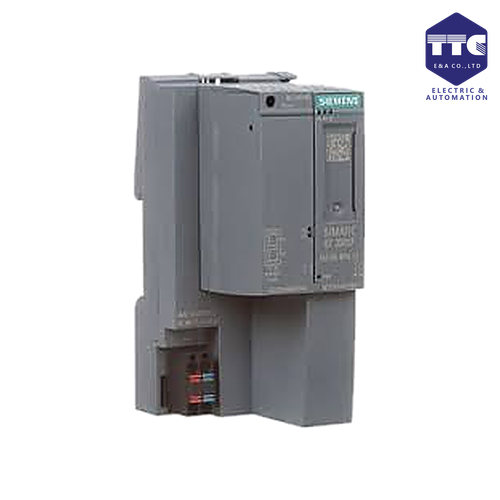

Siemens 6ES7155-6AA01-0BN0 (SIMATIC ET 200SP IM 155-6PN ST) là module giao tiếp PROFINET (Interface Module) thuộc dòng SIMATIC ET 200SP, được sử dụng để kết nối các module I/O ET 200SP với mạng PROFINET Industrial Ethernet. Thiết bị đóng vai trò trung tâm của một trạm ET 200SP, đảm nhiệm việc quản lý và truyền dữ liệu giữa các module I/O với PLC Siemens như SIMATIC S7-1200, S7-1500 và các bộ điều khiển hỗ trợ PROFINET khác.
Với thiết kế nhỏ gọn, khả năng truyền thông tốc độ cao và tích hợp chẩn đoán thông minh, 6ES7155-6AA01-0BN0 là giải pháp lý tưởng cho các hệ thống I/O phân tán trong nhà máy thông minh và các ứng dụng tự động hóa theo tiêu chuẩn Industry 4.0.
⚙️ Thiết kế & vận hành
Module IM 155-6PN ST được thiết kế tối ưu cho hệ thống SIMATIC ET 200SP, giúp tiết kiệm không gian lắp đặt và đơn giản hóa việc mở rộng hệ thống.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chắc chắn
- Lắp đặt trên thanh DIN Rail
- Tích hợp 2 cổng RJ45 PROFINET
- Đèn LED hiển thị trạng thái nguồn, truyền thông và chẩn đoán lỗi
- Hỗ trợ đấu nối nhanh bằng công nghệ Push-in
- Dễ dàng thay thế và bảo trì
- Hoạt động ổn định trong môi trường công nghiệp
Thiết kế dạng module giúp rút ngắn thời gian lắp đặt, giảm chi phí bảo trì và tăng tính linh hoạt cho hệ thống.
🔌 Khả năng kết nối I/O
Module IM 155-6PN ST quản lý và truyền dữ liệu của toàn bộ các module ET 200SP được lắp phía sau.
Hỗ trợ
- Digital Input (DI)
- Digital Output (DO)
- Analog Input (AI)
- Analog Output (AO)
- Technology Module (TM)
- Communication Module (CM)
- Power Module (PM)
Cho phép mở rộng linh hoạt hệ thống ET 200SP theo nhu cầu của từng ứng dụng.
🌐 Kết nối & truyền thông
Thiết bị hỗ trợ giao tiếp PROFINET IO Device, mang lại khả năng truyền dữ liệu nhanh và ổn định.
Chuẩn truyền thông
- PROFINET IO Device
- Industrial Ethernet
- TCP/IP
- LLDP
- SNMP
- MRP (Media Redundancy Protocol)
Khả năng tương thích
- SIMATIC S7-1200
- SIMATIC S7-1500
- SIMATIC ET 200SP
- WinCC
- SCADA
- HMI Siemens
- SINAMICS
- Thiết bị hỗ trợ chuẩn PROFINET
Hai cổng RJ45 tích hợp hỗ trợ cấu trúc mạng dạng Line Topology, giúp giảm nhu cầu sử dụng switch trong nhiều ứng dụng.
🚀 Hiệu năng & độ tin cậy
Module được Siemens phát triển để đảm bảo khả năng vận hành ổn định trong môi trường công nghiệp.
Ưu điểm
- Truyền dữ liệu tốc độ cao
- Giao tiếp PROFINET ổn định
- Chẩn đoán lỗi toàn bộ trạm ET 200SP
- Hỗ trợ thay thế module nhanh
- Chống nhiễu tốt
- Hoạt động liên tục 24/7
- Độ tin cậy cao
Khả năng chẩn đoán thông minh giúp giảm thời gian xử lý sự cố và nâng cao hiệu suất vận hành.
💻 Lập trình & cấu hình
Module được cấu hình thông qua Siemens TIA Portal.
Hỗ trợ
- Cấu hình Interface Module
- Thiết lập địa chỉ PROFINET
- Cấu hình các module ET 200SP
- Chẩn đoán Online
- Theo dõi trạng thái truyền thông
- Cập nhật firmware
- Giám sát toàn bộ trạm I/O
TIA Portal giúp việc triển khai và bảo trì hệ thống trở nên nhanh chóng và hiệu quả.
🏭 Ứng dụng thực tế
Siemens 6ES7155-6AA01-0BN0 được sử dụng trong nhiều lĩnh vực công nghiệp như:
- Dây chuyền sản xuất tự động
- Hệ thống I/O phân tán
- Nhà máy thực phẩm và đồ uống
- Nhà máy hóa chất
- Nhà máy xi măng
- Trạm xử lý nước và nước thải
- Hệ thống HVAC
- Nhà máy điện
- Nhà máy ô tô
- Nhà máy thông minh (Smart Factory)
Sản phẩm phù hợp với các hệ thống yêu cầu kết nối PROFINET tốc độ cao và khả năng mở rộng linh hoạt.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7155-6AA01-0BN0 |
| Tên sản phẩm | SIMATIC ET 200SP, IM 155-6 PN ST incl. BA 2×RJ45 |
| Dòng sản phẩm | SIMATIC ET 200SP – Interface Modules (IM 155-6) |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Module giao tiếp IM 155-6 PN ST tích hợp BusAdapter BA 2×RJ45 và Server Module |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 19.2 V DC đến 28.8 V DC |
| Giao tiếp | PROFINET IO Device, 2 cổng RJ45 (Switch tích hợp), 100BASE-TX Full Duplex, PROFINET IRT, MRP/MRPD, PROFIsafe, Open IE (TCP/IP, UDP, SNMP, LLDP) |
| Cổng mạng | 2 × RJ45 Ethernet (Switch tích hợp) |
| Tốc độ truyền | 100BASE-TX (100 Mbps, Full Duplex) |
| Kích thước (W × H × D) | 50 × 117 × 74 mm |
| Khối lượng | 120 g (không gồm BusAdapter); 235 g (bộ hoàn chỉnh) |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +50°C (lắp dọc) |
| Kiểu lắp đặt | Hỗ trợ tối đa 32 module ET 200SP và 16 module ET 200AL; hỗ trợ Single Hot Swapping |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, RCM, RMRS (Russian Maritime Register) |
| Trạng thái sản phẩm | Active Product |
