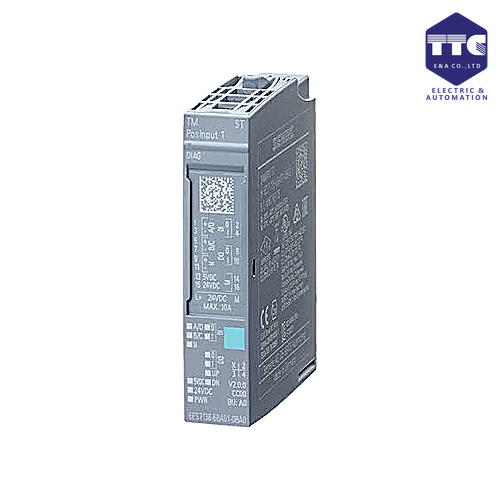

6ES7138-6BA01-0BA0 | MÔ ĐUN ET 200SP DI 8x24VDC ST
SIMATIC ET 200SP, TM Posinput 1 counter and position decoder module for RS-422 incremental encoder or SSI absolute encoder, 2 DI, 2 DQ suitable for BU type A0, pack quantity: 1 unit
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7138-6BA01-0BA0 | MÔ ĐUN ET 200SP DI 8x24VDC ST
🔰 Tổng quan
Siemens 6ES7138-6BA01-0BA0 (SIMATIC ET 200SP TM PosInput 1) là module công nghệ (Technology Module) thuộc hệ thống SIMATIC ET 200SP, được thiết kế chuyên dụng để đọc và xử lý tín hiệu từ encoder tăng dần (Incremental Encoder) cũng như các cảm biến vị trí trong hệ thống tự động hóa. Module hỗ trợ 1 kênh đầu vào vị trí, cho phép đo tốc độ, vị trí, chiều quay và đếm xung với độ chính xác cao, đáp ứng các ứng dụng điều khiển chuyển động (Motion Control).
Với khả năng xử lý tín hiệu tốc độ cao và tích hợp hoàn hảo với hệ thống SIMATIC ET 200SP, 6ES7138-6BA01-0BA0 là giải pháp lý tưởng cho các ứng dụng điều khiển băng tải, máy cắt, máy đóng gói, hệ thống định vị và dây chuyền sản xuất tự động trong môi trường Industry 4.0.
⚙️ Thiết kế & vận hành
Module TM PosInput 1 có thiết kế nhỏ gọn, đồng bộ với hệ thống SIMATIC ET 200SP, giúp tiết kiệm không gian trong tủ điện và dễ dàng mở rộng hệ thống.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chuẩn ET 200SP
- Lắp đặt trên BaseUnit ET 200SP
- Đấu nối nhanh bằng công nghệ Push-in
- Đèn LED hiển thị trạng thái hoạt động và chẩn đoán
- Hỗ trợ thay thế module nhanh chóng
- Hoạt động ổn định trong môi trường công nghiệp
Thiết kế dạng mô-đun giúp giảm thời gian lắp đặt, bảo trì và nâng cấp hệ thống.
🔌 Khả năng xử lý tín hiệu vị trí
Module được thiết kế chuyên dụng để thu thập và xử lý tín hiệu từ các loại encoder tăng dần.
Thông số chức năng
- 1 kênh Position Input
- Hỗ trợ Incremental Encoder
- Đọc tín hiệu A/B
- Hỗ trợ tín hiệu A, B và Zero (Z)
- Đo:
- Vị trí
- Tốc độ
- Chiều quay
- Số xung
- Hỗ trợ bộ đếm tốc độ cao (High-Speed Counter)
Khả năng xử lý tín hiệu chính xác giúp module đáp ứng các ứng dụng điều khiển chuyển động yêu cầu độ chính xác cao.
🌐 Kết nối & truyền thông
Module hoạt động trong hệ thống SIMATIC ET 200SP thông qua Interface Module (IM).
Khả năng tương thích
- SIMATIC ET 200SP
- PLC SIMATIC S7-1200
- PLC SIMATIC S7-1500
- WinCC
- SCADA
- TIA Portal
- PROFINET
- PROFIBUS (thông qua Interface Module phù hợp)
Việc trao đổi dữ liệu được thực hiện thông qua hệ thống ET 200SP, giúp tích hợp dễ dàng với các giải pháp tự động hóa của Siemens.
🚀 Hiệu năng & độ tin cậy
TM PosInput 1 được Siemens thiết kế để đáp ứng các ứng dụng điều khiển vị trí và tốc độ có yêu cầu cao.
Ưu điểm
- Xử lý tín hiệu encoder tốc độ cao
- Độ chính xác cao
- Chống nhiễu tốt
- Chẩn đoán lỗi thông minh
- Hoạt động liên tục 24/7
- Độ tin cậy cao trong môi trường công nghiệp
Nhờ hiệu năng vượt trội, module giúp nâng cao độ chính xác của hệ thống điều khiển và giảm thời gian dừng máy.
💻 Lập trình & cấu hình
Module được cấu hình trực tiếp trên Siemens TIA Portal.
Hỗ trợ
- Cấu hình encoder
- Thiết lập chế độ đếm xung
- Giám sát vị trí và tốc độ theo thời gian thực
- Chẩn đoán trực tuyến
- Theo dõi trạng thái module
- Tích hợp với các khối Motion Control của Siemens
TIA Portal giúp việc cấu hình và vận hành module trở nên đơn giản và hiệu quả.
🏭 Ứng dụng thực tế
Siemens 6ES7138-6BA01-0BA0 được sử dụng trong nhiều hệ thống tự động hóa như:
- Điều khiển băng tải
- Máy đóng gói
- Máy cắt
- Máy dán nhãn
- Hệ thống định vị
- Điều khiển trục
- Máy CNC
- Hệ thống Motion Control
- Robot công nghiệp
- Nhà máy thông minh (Smart Factory)
Module đặc biệt phù hợp với các ứng dụng yêu cầu giám sát vị trí, tốc độ và chiều quay với độ chính xác cao
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7138-6BA01-0BA0 |
| Tên sản phẩm | SIMATIC ET 200SP, TM PosInput 1 |
| Dòng sản phẩm | SIMATIC ET 200SP |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Module đếm tốc độ cao và giải mã vị trí (Counter & Position Decoder Module) |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 19.2 V DC đến 28.8 V DC |
| Ngõ vào số | 2 kênh (Position/Encoder Inputs) |
| Ngõ ra số | 2 kênh |
| Loại ngõ ra | Transistor |
| Giao tiếp | Tương thích hệ thống ET 200SP sử dụng PROFIBUS hoặc PROFINET (thông qua Interface Module) |

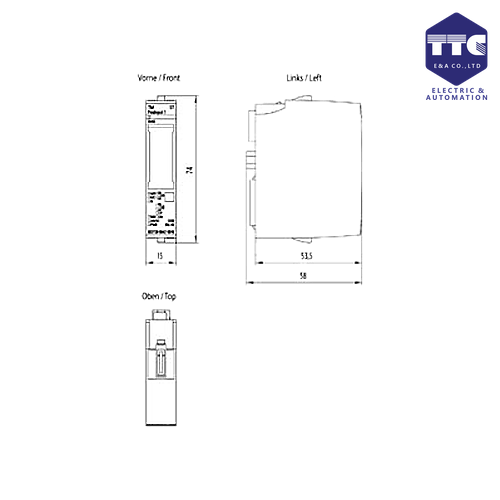

| Kích thước (W × H × D) | 15 × 73 × 58 mm |
| Khối lượng | 45 g |
| Nhiệt độ hoạt động | -30°C đến +60°C |
| Kiểu lắp đặt | Lắp ngang hoặc lắp dọc trên BaseUnit ET 200SP |
| Chứng nhận | UL, ATEX, IECEx, EU Declaration of Conformity, UK Declaration of Conformity, RCM, EAC |
| Trạng thái sản phẩm | Active Product |
