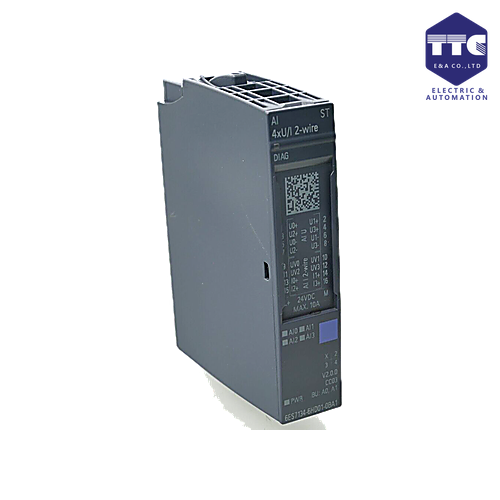

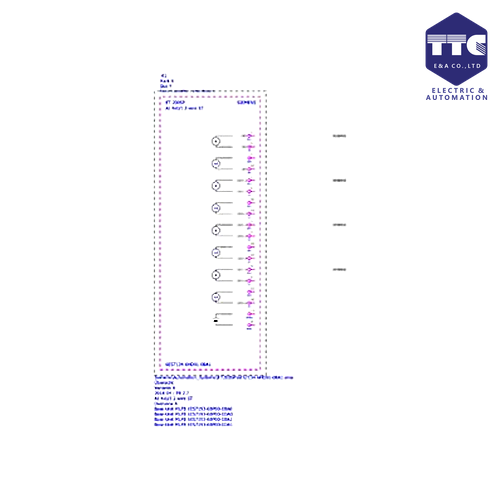

6ES7134-6HD01-0BA1 | ET 200SP, AI 4xU/I 2-Wire ST, PU 1
SIMATIC ET 200SP, ANALOG INPUT MODULE, AI 4XU/I 2-WIRE STANDARD, PACKING UNIT: 1 PIECE, FITS TO BU-TYPE A0, A1, COLOR CODE CC03, MODULE DIAGNOSIS, 16BIT, +/-0,3%
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7134-6HD01-0BA1 | ET 200SP, AI 4xU/I 2-Wire ST, PU 1
🔰 Tổng quan
Siemens 6ES7134-6HD01-0BA1 (SIMATIC ET 200SP AI 4xU/I 2-wire ST) là module đầu vào Analog (Analog Input Module) thuộc hệ thống SIMATIC ET 200SP, được thiết kế để thu thập tín hiệu điện áp (Voltage) và dòng điện (Current) với độ chính xác cao từ các cảm biến và thiết bị đo lường công nghiệp. Module cung cấp 4 kênh đầu vào analog độc lập, hỗ trợ nhiều chuẩn tín hiệu như 0...10 V, ±10 V, 0...20 mA và 4...20 mA, đồng thời tương thích với cảm biến 2 dây (2-wire transmitters).
Với thiết kế nhỏ gọn, khả năng chẩn đoán thông minh và tích hợp liền mạch với hệ thống SIMATIC ET 200SP, PLC S7-1200, S7-1500 cùng phần mềm TIA Portal, 6ES7134-6HD01-0BA1 là giải pháp lý tưởng cho các ứng dụng điều khiển quá trình, giám sát thiết bị và thu thập dữ liệu trong các nhà máy thông minh (Industry 4.0).
⚙️ Thiết kế & vận hành
Module AI 4xU/I 2-wire ST được thiết kế theo tiêu chuẩn của dòng SIMATIC ET 200SP, giúp tối ưu không gian lắp đặt và đơn giản hóa việc mở rộng hệ thống.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm diện tích tủ điện
- Lắp đặt trên BaseUnit ET 200SP
- Đấu nối nhanh bằng công nghệ Push-in
- Đèn LED hiển thị trạng thái hoạt động và chẩn đoán lỗi
- Hỗ trợ thay thế module nhanh chóng
- Khả năng chống nhiễu cao
- Hoạt động ổn định trong môi trường công nghiệp
Thiết kế dạng mô-đun giúp giảm thời gian lắp đặt, bảo trì và nâng cấp hệ thống.
🔌 Khả năng đầu vào Analog
Module cung cấp 4 kênh đầu vào analog độc lập, cho phép thu thập tín hiệu từ nhiều loại cảm biến công nghiệp.
Đầu vào Analog (AI)
- 4 Analog Inputs (AI)
- Hỗ trợ cảm biến 2 dây (2-wire transmitters)
- Hỗ trợ tín hiệu điện áp:
- 0...10 V
- ±10 V
- Hỗ trợ tín hiệu dòng điện:
- 0...20 mA
- 4...20 mA
- Độ phân giải cao (16 bit)
- Độ chính xác cao và khả năng chống nhiễu tốt
Module phù hợp để kết nối với:
- Cảm biến áp suất
- Cảm biến nhiệt độ (thông qua transmitter)
- Cảm biến mức
- Cảm biến lưu lượng
- Bộ truyền tín hiệu 4–20 mA
- Thiết bị đo lường công nghiệp
🌐 Kết nối & truyền thông
Module hoạt động trong hệ thống SIMATIC ET 200SP thông qua Interface Module (IM).
Khả năng tương thích
- SIMATIC ET 200SP
- PLC Siemens S7-1200
- PLC Siemens S7-1500
- PLC S7-300 (qua PROFIBUS/PROFINET Gateway)
- PLC S7-400
- WinCC
- SCADA
- Siemens TIA Portal
Dữ liệu được truyền qua PROFINET hoặc PROFIBUS, tùy theo Interface Module sử dụng.
🚀 Hiệu năng & độ tin cậy
Module AI 4xU/I 2-wire ST được Siemens thiết kế để đảm bảo khả năng thu thập tín hiệu chính xác và ổn định trong môi trường công nghiệp.
Ưu điểm
- Độ phân giải cao 16 bit
- Độ chính xác và độ ổn định cao
- Chống nhiễu hiệu quả
- Chẩn đoán lỗi từng kênh
- Phát hiện đứt dây đối với tín hiệu dòng (4–20 mA)
- Giám sát quá giới hạn tín hiệu
- Hoạt động liên tục 24/7
Các tính năng chẩn đoán giúp nâng cao độ tin cậy của hệ thống và giảm thời gian bảo trì.
💻 Lập trình & cấu hình
Module được cấu hình trực tiếp trên Siemens TIA Portal.
Hỗ trợ
- Cấu hình từng kênh đầu vào
- Lựa chọn loại tín hiệu điện áp hoặc dòng điện
- Thiết lập dải đo
- Chẩn đoán Online
- Theo dõi giá trị đầu vào theo thời gian thực
- Giám sát trạng thái module
TIA Portal giúp việc cấu hình và vận hành module trở nên đơn giản, nhanh chóng và hiệu quả.
🏭 Ứng dụng thực tế
Siemens 6ES7134-6HD01-0BA1 được ứng dụng rộng rãi trong:
- Hệ thống điều khiển quá trình (Process Automation)
- Nhà máy thực phẩm và đồ uống
- Nhà máy hóa chất
- Trạm xử lý nước và nước thải
- Hệ thống HVAC
- Nhà máy điện
- Hệ thống năng lượng
- Dây chuyền sản xuất tự động
- Giám sát thiết bị công nghiệp
- Nhà máy thông minh (Smart Factory)
Module phù hợp với các ứng dụng yêu cầu thu thập tín hiệu analog có độ chính xác cao và khả năng vận hành ổn định.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7134-6HD01-0BA1 |
| Tên sản phẩm | SIMATIC ET 200SP, AI 4×U/I 2-Wire ST |
| Dòng sản phẩm | SIMATIC ET 200SP – Analog Input Modules |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Module đầu vào Analog (AI 4×U/I 2-Wire ST) |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 19.2 V DC đến 28.8 V DC |
| Ngõ vào Analog (AI) | 4 kênh đầu vào vi sai (Differential Analog Inputs) |
| Loại tín hiệu đầu vào | Điện áp: 0–10 V, 1–5 V, ±5 V, ±10 V (15–16 bit) Dòng điện: 0–20 mA, 4–20 mA (15 bit) |
| Độ phân giải | 15–16 bit (tùy theo loại tín hiệu) |
| Giao tiếp | PROFIBUS (GSD Rev 3/5+), PROFINET (GSDML V2.3) thông qua Interface Module ET 200SP |
| Kích thước (W × H × D) | 15 × 73 × 58 mm |
| Khối lượng | 31 g |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +50°C (lắp dọc) |
| Kiểu lắp đặt | BaseUnit loại A0 hoặc A1 |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, UL, KC, RCM, EAC, ATEX, IECEx, ABS, BV, DNV, LR, NK, RINA, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
