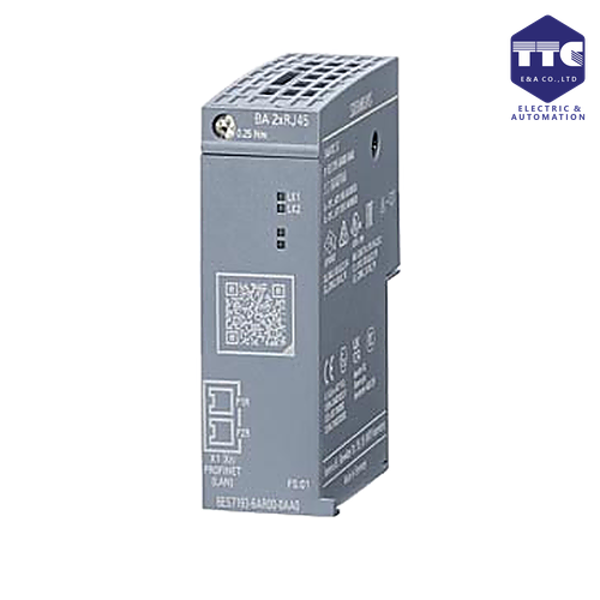

6ES7193-6AR00-0AA0 | ET 200SP, Busadapter BA 2xRJ45
SIMATIC ET 200SP, BusAdapter BA 2xRJ45, 2 RJ45 sockets
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7193-6AR00-0AA0 | ET 200SP, Busadapter BA 2xRJ45
🔰 Tổng quan
Siemens 6ES7193-6AR00-0AA0 (SIMATIC ET 200SP BusAdapter BA 2xRJ45) là BusAdapter (BA) thuộc dòng SIMATIC ET 200SP, được thiết kế để mở rộng và tùy biến giao diện truyền thông PROFINET cho các Interface Module (IM) và CPU ET 200SP hỗ trợ BusAdapter. Thiết bị được trang bị 2 cổng RJ45 Industrial Ethernet, cho phép kết nối mạng PROFINET tốc độ cao, đảm bảo truyền dữ liệu ổn định và đáng tin cậy trong các hệ thống tự động hóa công nghiệp.
BusAdapter BA 2xRJ45 giúp người dùng linh hoạt lựa chọn chuẩn kết nối mạng phù hợp mà không cần thay đổi toàn bộ Interface Module hoặc CPU, từ đó tối ưu hóa chi phí đầu tư và bảo trì.
⚙️ Thiết kế & vận hành
BusAdapter 6ES7193-6AR00-0AA0 có thiết kế nhỏ gọn, lắp trực tiếp vào Interface Module hoặc CPU ET 200SP tương thích.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, dễ dàng lắp đặt
- Hai cổng RJ45 chuẩn công nghiệp
- Hỗ trợ thay thế nhanh khi bảo trì
- Đèn LED hiển thị trạng thái kết nối mạng
- Vỏ chắc chắn, phù hợp môi trường công nghiệp
- Hoạt động ổn định trong thời gian dài
Việc sử dụng BusAdapter giúp tăng tính linh hoạt cho hệ thống mà không ảnh hưởng đến cấu trúc phần cứng chính.
🌐 Kết nối & truyền thông
BusAdapter BA 2xRJ45 được thiết kế chuyên dụng cho truyền thông PROFINET và Industrial Ethernet.
Giao diện truyền thông

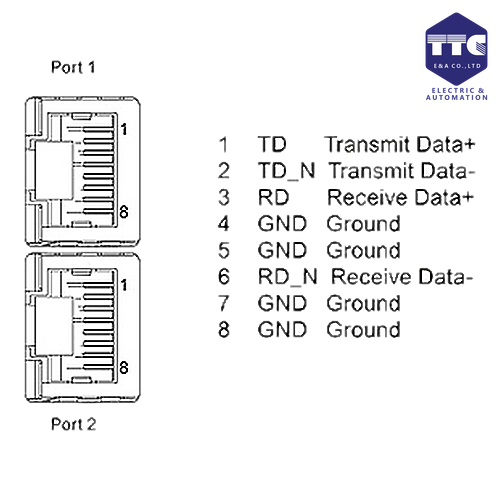

- 2 x RJ45 Ethernet
- Hỗ trợ kết nối Daisy Chain (tùy thiết bị chủ)
- Tốc độ truyền 10/100 Mbps
Giao thức hỗ trợ
- PROFINET IO
- Industrial Ethernet
- TCP/IP
- UDP
- S7 Communication
BusAdapter đảm bảo khả năng truyền dữ liệu nhanh, ổn định và đáp ứng yêu cầu của các hệ thống điều khiển thời gian thực.
🔧 Khả năng tương thích
Model 6ES7193-6AR00-0AA0 tương thích với các thiết bị ET 200SP hỗ trợ BusAdapter.
Thiết bị hỗ trợ
- Interface Module IM 155-6 PN
- CPU ET 200SP Open Controller
- CPU ET 200SP có khe BusAdapter
- Một số CPU SIMATIC S7-1500 hỗ trợ BusAdapter (tùy phiên bản)
Lưu ý: BusAdapter chỉ sử dụng với các CPU hoặc Interface Module có thiết kế hỗ trợ BusAdapter. Không tương thích với các thiết bị ET 200SP không có khe BA.
🚀 Ưu điểm nổi bật
BusAdapter Siemens mang lại nhiều lợi ích trong việc triển khai hệ thống mạng công nghiệp.
Lợi ích
- Linh hoạt lựa chọn chuẩn kết nối Ethernet
- Dễ dàng thay thế khi bảo trì
- Giảm thời gian dừng máy
- Tăng độ tin cậy của mạng PROFINET
- Đơn giản hóa việc mở rộng hệ thống
- Giảm chi phí nâng cấp phần cứng
Đây là giải pháp hiệu quả cho các hệ thống yêu cầu truyền thông ổn định và khả năng mở rộng cao.
💻 Cài đặt & cấu hình
BusAdapter không yêu cầu cấu hình riêng.
Quy trình sử dụng
- Gắn BusAdapter vào khe BA của Interface Module hoặc CPU
- Kết nối cáp Ethernet RJ45
- Cấu hình thiết bị trong TIA Portal
- Kiểm tra trạng thái kết nối qua đèn LED
Thiết bị được nhận diện tự động khi sử dụng đúng phần cứng tương thích.
🏭 Ứng dụng thực tế
Siemens 6ES7193-6AR00-0AA0 được sử dụng trong nhiều lĩnh vực như:
- Dây chuyền sản xuất tự động
- Nhà máy ô tô
- Nhà máy điện tử
- Hệ thống xử lý nước
- Hệ thống HVAC
- Robot công nghiệp
- Hệ thống SCADA
- Nhà máy thực phẩm và đồ uống
- Hệ thống điều khiển OEM
- Nhà máy thông minh (Smart Factory)
BusAdapter giúp xây dựng mạng PROFINET ổn định và linh hoạt trong các hệ thống tự động hóa hiện đại.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7193-6AR00-0AA0 |
| Tên sản phẩm | ET 200SP, BusAdapter BA 2×RJ45 |
| Dòng sản phẩm | SIMATIC ET 200SP – BusAdapter BA 2×RJ45 |
| Hãng sản xuất | Siemens |
| Loại thiết bị | BusAdapter |
| Giao tiếp | PROFINET IO |
| Cổng kết nối | 2 × RJ45 Ethernet |
| Switch tích hợp | Có (2-Port Ethernet Switch) |
| Kích thước (W × H × D) | 20 × 69.5 × 59 mm |
| Khối lượng | 46 g |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +50°C (lắp dọc) |
| Kiểu lắp đặt | Lắp ngang hoặc lắp dọc |
| Chứng nhận | CCC, EAC, EU Declaration of Conformity, UK Declaration of Conformity, RCM, Chinese Quality Checkmark |
| Trạng thái sản phẩm | Active Product |
