6ES7510-1DK03-0AB0 | CPU 1510SP-1 PN, 200KB Prog., 1MB Data
SIMATIC DP, CPU 1510SP-1 PN for ET 200SP
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7510-1DK03-0AB0 | CPU 1510SP-1 PN, 200KB Prog., 1MB Data
🔰 Tổng quan

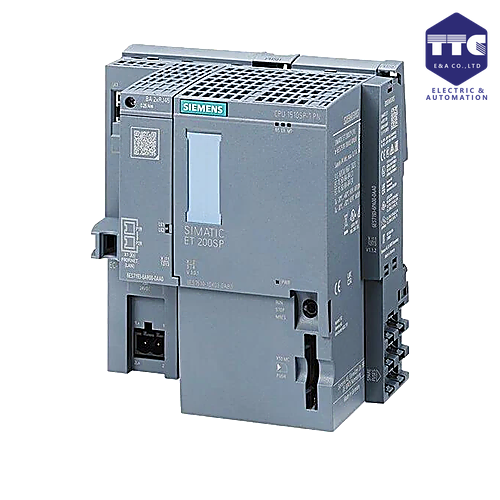

Siemens 6ES7510-1DK03-0AB0 (SIMATIC ET 200SP CPU 1510SP-1 PN) là bộ điều khiển lập trình PLC (CPU) hiệu năng cao thuộc dòng SIMATIC ET 200SP, được Siemens phát triển cho các hệ thống I/O phân tán và ứng dụng tự động hóa yêu cầu tốc độ xử lý nhanh, khả năng truyền thông mạnh mẽ và tính mở rộng linh hoạt.
CPU được tích hợp 2 cổng PROFINET, bộ nhớ chương trình 200 KB, bộ nhớ dữ liệu 1 MB, hỗ trợ TIA Portal và nhiều giao thức truyền thông công nghiệp hiện đại. Đây là lựa chọn lý tưởng cho các dây chuyền sản xuất thông minh, hệ thống điều khiển máy móc, xử lý nước, HVAC và các ứng dụng Industry 4.0.
⚙️ Thiết kế & vận hành
SIMATIC ET 200SP CPU 1510SP-1 PN được thiết kế theo kiến trúc mô-đun của dòng ET 200SP, giúp tối ưu hóa không gian tủ điện và đơn giản hóa việc lắp đặt.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian
- Lắp đặt trên Base Unit ET 200SP
- Đèn LED hiển thị trạng thái RUN, ERROR, MAINT và truyền thông
- Hỗ trợ thay thế module nhanh (Hot Swapping đối với một số module ET 200SP)
- Tích hợp khe cắm SIMATIC Memory Card (SMC)
- Chẩn đoán lỗi trực tiếp trên CPU
Thiết kế hiện đại giúp giảm thời gian lắp đặt, bảo trì và nâng cao độ tin cậy của hệ thống.
🧠 Hiệu năng xử lý
CPU 1510SP-1 PN mang lại hiệu suất xử lý cao, đáp ứng tốt các hệ thống điều khiển từ quy mô vừa đến lớn.
Hiệu năng nổi bật
- Bộ nhớ chương trình: 200 KB
- Bộ nhớ dữ liệu: 1 MB
- Xử lý logic tốc độ cao
- Hỗ trợ xử lý ngắt (Interrupt)
- Hỗ trợ PID Control
- Bộ đếm tốc độ cao (High-Speed Counter)
- Điều khiển PTO/PWM
- Đồng hồ thời gian thực (RTC)
Khả năng xử lý mạnh mẽ giúp CPU vận hành ổn định trong các ứng dụng yêu cầu thời gian thực.
🌐 Kết nối & truyền thông
CPU được tích hợp 2 cổng PROFINET RJ45, hỗ trợ truyền thông tốc độ cao và kết nối linh hoạt với nhiều thiết bị.
Giao diện truyền thông
- 2 x RJ45 PROFINET
- Switch Ethernet tích hợp
- Hỗ trợ Daisy Chain
Giao thức hỗ trợ
- PROFINET IO Controller
- PROFINET IO Device
- TCP/IP
- UDP
- S7 Communication
- OPC UA Server (tùy theo phiên bản firmware và giấy phép)
- Web Server tích hợp
Kết nối với
- PLC SIMATIC S7-1200
- PLC SIMATIC S7-1500
- HMI Siemens
- ET 200SP
- WinCC Runtime
- SCADA
- Biến tần SINAMICS
- Robot công nghiệp
Khả năng truyền thông mạnh mẽ giúp CPU đáp ứng tốt các yêu cầu của hệ thống tự động hóa hiện đại.
🔌 Khả năng mở rộng
CPU 1510SP-1 PN hỗ trợ mở rộng thông qua hệ thống SIMATIC ET 200SP.
Module hỗ trợ
- Digital Input (DI)
- Digital Output (DO)
- Analog Input (AI)
- Analog Output (AO)
- Technology Modules (TM)
- Communication Modules (CM)
- Safety Modules (Fail-safe)
Hệ thống mô-đun giúp dễ dàng mở rộng hoặc nâng cấp theo yêu cầu của dự án.
💻 Lập trình & cấu hình
CPU được lập trình và cấu hình thông qua:
TIA Portal
Người dùng có thể:
- Cấu hình phần cứng ET 200SP
- Lập trình PLC
- Thiết lập PROFINET
- Chẩn đoán lỗi trực tuyến
- Giám sát hệ thống
- Quản lý dữ liệu và sao lưu chương trình
Ngôn ngữ lập trình
- LAD (Ladder Diagram)
- FBD (Function Block Diagram)
- SCL (Structured Control Language)
- Graph (tùy phiên bản)
TIA Portal giúp tối ưu hóa quá trình phát triển, vận hành và bảo trì hệ thống.
🏭 Ứng dụng thực tế
Siemens 6ES7510-1DK03-0AB0 được ứng dụng rộng rãi trong:
- Dây chuyền sản xuất tự động
- Máy đóng gói
- Nhà máy thực phẩm và đồ uống
- Nhà máy điện tử
- Nhà máy ô tô
- Hệ thống xử lý nước
- Hệ thống HVAC
- Robot công nghiệp
- Hệ thống điều khiển OEM
- Nhà máy thông minh (Smart Factory)
CPU là lựa chọn phù hợp cho các hệ thống cần hiệu suất cao và khả năng mở rộng linh hoạt.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7510-1DK03-0AB0 |
| Tên sản phẩm | CPU 1510SP-1 PN, 200 KB Program, 1 MB Data |
| Dòng sản phẩm | SIMATIC DP – CPU 1510SP-1 PN cho ET 200SP |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Bộ điều khiển trung tâm (CPU) |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 19.2 V DC đến 28.8 V DC |
| Đồng hồ thời gian thực (RTC) | Có; Hardware Clock |
| Bộ nhớ chương trình | 200 KB |
| Bộ nhớ dữ liệu | 1 MB |
| Giao tiếp truyền thông | PROFINET IRT, PROFINET IO Controller, PROFINET IO Device, Open IE Communication, OPC UA, MODBUS TCP, S7 Routing, SIMATIC Communication |
| Web Server | Có (HTTP/HTTPS) |
| Dự phòng nguồn | 10 ms |
| Kích thước (W × H × D) | 100 × 117 × 75 mm |
| Khối lượng | 265 g |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +50°C (lắp dọc) |
| Kiểu lắp đặt | Lắp ngang hoặc lắp dọc |
| Chứng nhận | UL, RCM, EAC, KC, TÜV, ATEX, IECEx, CCC-Ex, CE, UK Declaration of Conformity, ABS, BV, DNV, LR, NK (Nippon Kaiji Kyokai), RINA, RMRS, CCS |
| Trạng thái sản phẩm | Active Product |
