🔰 Tổng quan

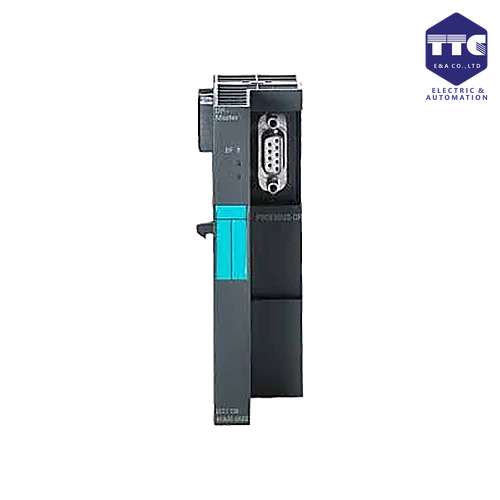

Siemens 6ES7138-4HA00-0AB0 là module giao tiếp PROFIBUS DP thuộc hệ thống SIMATIC ET 200S, được sử dụng để kết nối các module I/O phân tán ET 200S với mạng PROFIBUS DP trong hệ thống tự động hóa công nghiệp.

Thiết bị đóng vai trò là Interface Module (IM), đảm nhiệm việc truyền dữ liệu giữa mạng PROFIBUS DP và các module điện tử ET 200S. Đây là giải pháp phù hợp khi cần bố trí các module I/O gần máy móc, cảm biến và thiết bị chấp hành nhằm giảm chiều dài dây tín hiệu về tủ điều khiển trung tâm.

🔌 Chức năng chính

6ES7138-4HA00-0AB0 có nhiệm vụ:

• Kết nối trạm ET 200S với mạng PROFIBUS DP.
• Truyền dữ liệu giữa PLC và các module I/O phân tán.
• Quản lý việc trao đổi dữ liệu với các module điện tử ET 200S.
• Cho phép mở rộng hệ thống I/O từ xa.
• Giúp giảm số lượng dây tín hiệu kéo trực tiếp về tủ PLC trung tâm.

Giao tiếp

• Mạng: PROFIBUS DP
• Loại: Interface Module
• Hệ thống: SIMATIC ET 200S
• Chức năng: Kết nối trạm I/O phân tán với PLC.

⚙️ Thiết kế & vận hành

Interface Module được lắp ở đầu trạm ET 200S, phía trước các module điện tử I/O.

Đặc điểm nổi bật

• Thiết kế dạng module ET 200S.
• Giao tiếp trực tiếp với PROFIBUS DP.
• Có khả năng quản lý các module I/O phía sau.
• Cho phép mở rộng trạm ET 200S theo nhu cầu.
• Phù hợp với các hệ thống điều khiển phân tán.
• Hỗ trợ chẩn đoán trạng thái trạm.

Mô hình hoạt động

PLC S7-300/S7-400 → PROFIBUS DP → IM ET 200S → Module I/O → Cảm biến/Thiết bị chấp hành

🌐 Kết nối PROFIBUS DP

PROFIBUS DP cho phép PLC trao đổi dữ liệu theo thời gian thực với các trạm I/O phân tán.

Với 6ES7138-4HA00-0AB0, các module ET 200S có thể được bố trí gần máy móc thay vì tập trung toàn bộ I/O trong tủ PLC.

Điều này giúp:

• Giảm chiều dài dây tín hiệu.
• Giảm chi phí đi dây.
• Tủ điện gọn hơn.
• Dễ mở rộng hệ thống.
• Thuận tiện bảo trì.
• Phù hợp với dây chuyền có nhiều khu vực I/O.

🧩 Khả năng mở rộng

Sau Interface Module có thể bố trí các module điện tử ET 200S phù hợp như:

• Digital Input.
• Digital Output.
• Digital Input/Output.
• Analog Input.
• Analog Output.
• Technology Module.
• Các module chức năng ET 200S tương thích.

Ví dụ:

IM 6ES7138-4HA00-0AB0 → DI → DO → AI → AO → Technology Module

Nhờ cấu trúc dạng module, người dùng có thể xây dựng trạm I/O phù hợp với từng máy hoặc từng khu vực sản xuất.

🛠️ Chẩn đoán hệ thống

Interface Module hỗ trợ việc giám sát và chẩn đoán trạng thái của trạm ET 200S.

Có thể phát hiện các vấn đề liên quan đến:

• Kết nối PROFIBUS.
• Lỗi trạm ET 200S.
• Lỗi module.
• Lỗi cấu hình.
• Tình trạng giao tiếp giữa PLC và trạm I/O.

Việc chẩn đoán giúp kỹ thuật viên nhanh chóng xác định vị trí xảy ra sự cố trong hệ thống.

💻 Cấu hình & lập trình

6ES7138-4HA00-0AB0 được cấu hình trong môi trường phần mềm Siemens phù hợp với hệ thống PROFIBUS, chẳng hạn:

• STEP 7 / SIMATIC Manager
• Cấu hình phần cứng HW Config

Người dùng có thể:

• Thêm trạm ET 200S.
• Cấu hình địa chỉ PROFIBUS.
• Thêm các module I/O.
• Gán địa chỉ I/O.
• Kiểm tra trạng thái module.
• Chẩn đoán lỗi hệ thống.

🏭 Ứng dụng thực tế

Siemens 6ES7138-4HA00-0AB0 phù hợp với:

• Dây chuyền sản xuất.
• Máy đóng gói.
• Máy lắp ráp.
• Hệ thống băng tải.
• Nhà máy sản xuất.
• Hệ thống xử lý nước.
• Máy công nghiệp.
• Hệ thống điều khiển động cơ.
• Các trạm I/O phân tán sử dụng PROFIBUS DP.

Đặc biệt phù hợp với các hệ thống S7-300/S7-400 sử dụng PROFIBUS DP và cần mở rộng I/O đến nhiều vị trí trong nhà máy.
