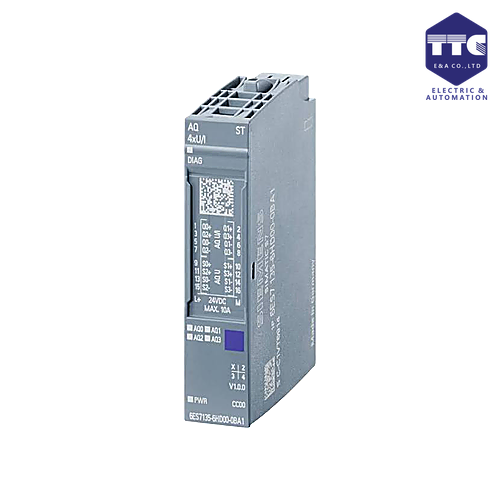

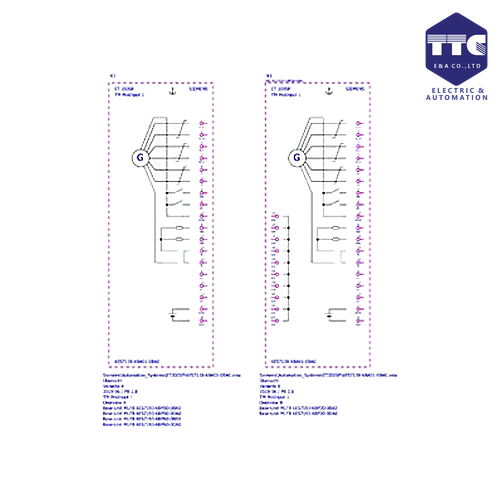

6ES7135-6HD00-0BA1 | ET 200SP, AQ 4xU/I ST
SIMATIC ET 200SP, Analog output module, AQ 4XU/I Standard, suitable for BU type A0, A1, Color code CC00, Module diagnostics, 16 bit, +/-0.3%
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7135-6HD00-0BA1 | ET 200SP, AQ 4xU/I ST
🔰 Tổng quan
Siemens 6ES7135-6HD00-0BA1 (SIMATIC ET 200SP AQ 4xU/I ST) là module đầu ra Analog (Analog Output Module) thuộc hệ thống SIMATIC ET 200SP, được thiết kế để xuất tín hiệu điện áp (Voltage) và dòng điện (Current) với độ chính xác cao đến các thiết bị chấp hành trong hệ thống tự động hóa công nghiệp. Module cung cấp 4 kênh đầu ra analog độc lập, hỗ trợ nhiều chuẩn tín hiệu như 0...10 V, ±10 V, 0...20 mA và 4...20 mA, đáp ứng đa dạng yêu cầu điều khiển trong các ứng dụng công nghiệp.
Nhờ khả năng tích hợp với hệ thống SIMATIC ET 200SP, PLC S7-1200, S7-1500 và nền tảng TIA Portal, 6ES7135-6HD00-0BA1 là giải pháp lý tưởng cho các hệ thống điều khiển quá trình (Process Automation), HVAC, xử lý nước, năng lượng và nhà máy thông minh (Industry 4.0).
⚙️ Thiết kế & vận hành
Module AQ 4xU/I ST được thiết kế theo tiêu chuẩn của dòng ET 200SP, giúp tiết kiệm không gian lắp đặt và đơn giản hóa việc mở rộng hệ thống.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tối ưu diện tích tủ điện
- Lắp đặt trên BaseUnit ET 200SP
- Đấu nối nhanh bằng công nghệ Push-in
- Đèn LED hiển thị trạng thái hoạt động và chẩn đoán
- Dễ dàng thay thế và bảo trì
- Khả năng chống nhiễu cao
- Hoạt động ổn định trong môi trường công nghiệp
Thiết kế dạng mô-đun giúp giảm thời gian lắp đặt, bảo trì và nâng cấp hệ thống.
🔌 Khả năng đầu ra Analog
Module cung cấp 4 kênh đầu ra analog độc lập, cho phép điều khiển chính xác các thiết bị chấp hành.
Đầu ra Analog (AO)
- 4 Analog Outputs (AO)
- Hỗ trợ tín hiệu điện áp:
- 0...10 V
- ±10 V
- Hỗ trợ tín hiệu dòng điện:
- 0...20 mA
- 4...20 mA
- Độ phân giải cao (16 bit)
- Độ chính xác cao, ổn định lâu dài
Module thích hợp để điều khiển:
- Biến tần (VFD)
- Van điều khiển tuyến tính
- Bộ điều khiển nhiệt độ
- Thiết bị điều khiển lưu lượng
- Bộ điều khiển áp suất
- Thiết bị chấp hành Analog
🌐 Kết nối & truyền thông
Module hoạt động trong hệ thống SIMATIC ET 200SP thông qua Interface Module (IM).
Khả năng tương thích
- SIMATIC ET 200SP
- PLC Siemens S7-1200
- PLC Siemens S7-1500
- PLC S7-300 (qua PROFIBUS/PROFINET Gateway)
- PLC S7-400
- WinCC
- SCADA
- TIA Portal
Dữ liệu được truyền qua PROFINET hoặc PROFIBUS tùy theo Interface Module sử dụng.
🚀 Hiệu năng & độ tin cậy
Module AQ 4xU/I ST được Siemens thiết kế để đáp ứng các ứng dụng điều khiển analog có yêu cầu cao về độ ổn định và độ chính xác.
Ưu điểm
- Đầu ra analog độ phân giải cao
- Độ chính xác và độ tuyến tính cao
- Chống nhiễu tốt
- Chẩn đoán lỗi từng kênh
- Phát hiện quá tải và lỗi đầu ra
- Hoạt động liên tục 24/7
- Độ tin cậy cao trong môi trường công nghiệp
Các tính năng chẩn đoán giúp giảm thời gian bảo trì và nâng cao độ sẵn sàng của hệ thống.
💻 Lập trình & cấu hình
Module được cấu hình trực tiếp trên Siemens TIA Portal.
Hỗ trợ
- Cấu hình từng kênh đầu ra
- Lựa chọn loại tín hiệu điện áp hoặc dòng điện
- Thiết lập dải đo
- Chẩn đoán Online
- Theo dõi trạng thái module
- Giám sát giá trị đầu ra theo thời gian thực
TIA Portal giúp việc cấu hình và quản lý module trở nên nhanh chóng và hiệu quả.
🏭 Ứng dụng thực tế
Siemens 6ES7135-6HD00-0BA1 được ứng dụng rộng rãi trong:
- Điều khiển biến tần
- Điều khiển van tuyến tính
- Hệ thống HVAC
- Trạm xử lý nước và nước thải
- Nhà máy hóa chất
- Nhà máy thực phẩm và đồ uống
- Điều khiển quy trình sản xuất
- Hệ thống năng lượng
- Giám sát và điều khiển công nghiệp
- Nhà máy thông minh (Smart Factory)
Module phù hợp với các ứng dụng yêu cầu xuất tín hiệu analog chính xác và ổn định.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7135-6HD00-0BA1 |
| Tên sản phẩm | SIMATIC ET 200SP, AQ 4×U/I ST |
| Dòng sản phẩm | SIMATIC ET 200SP |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Module đầu ra Analog (Analog Output Module) |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 19.2 V DC đến 28.8 V DC |
| Ngõ ra Analog (AO) | 4 kênh |
| Loại ngõ ra | Analog Voltage / Current (Điện áp hoặc Dòng điện) |
| Dải tín hiệu đầu ra | Điện áp (Voltage) và Dòng điện (Current) |
| Giao tiếp | Tương thích hệ thống ET 200SP sử dụng PROFINET hoặc PROFIBUS (thông qua Interface Module) |
| Kích thước (W × H × D) | 15 × 73 × 58 mm |
| Khối lượng | 31 g |
| Nhiệt độ hoạt động | -30°C đến +60°C |
| Kiểu lắp đặt | Lắp ngang hoặc lắp dọc trên BaseUnit ET 200SP |
| Chứng nhận | UL, ATEX, IECEx, EU Declaration of Conformity, UK Declaration of Conformity, KC, RCM, EAC |
| Trạng thái sản phẩm | Active Product |
