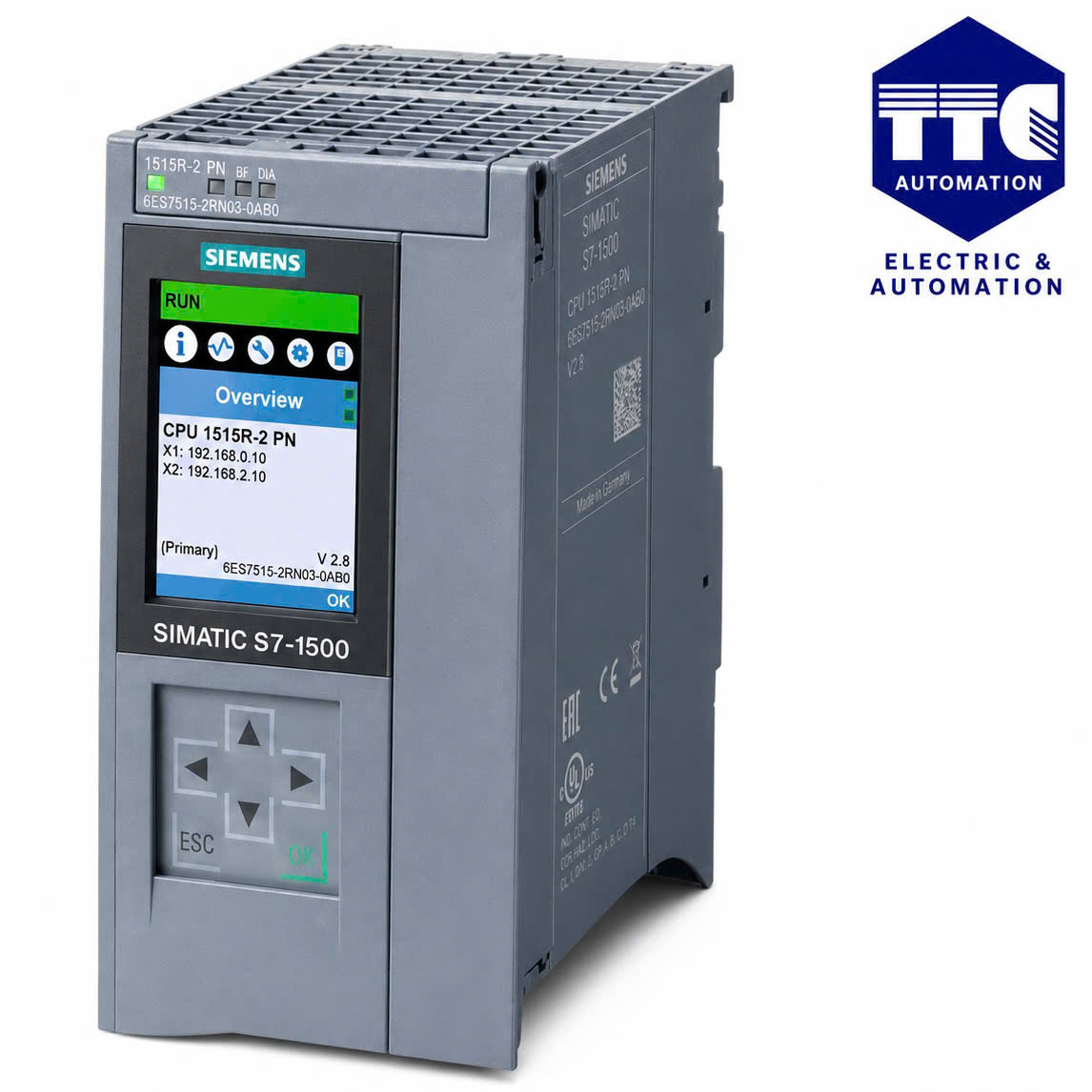

6ES7515-2RN03-0AB0 | SIMATIC S7-1500R CPU 1515R-2 PN
SIMATIC S7-1500R, CPU 1515R-2 PN central processing unit with work memory 1 MB for program and 4.5 MB for data, 1st interface: PROFINET RT with 2-port switch, 2nd interface: PROFINET, SIMATIC Memory Card required.
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7515-2RN03-0AB0 | SIMATIC S7-1500R CPU 1515R-2 PN
🔰 Tổng quan
Siemens 6ES7515-2RN03-0AB0 là CPU 1515-2 PN thuộc dòng SIMATIC S7-1500, được thiết kế cho các hệ thống điều khiển tự động hóa công nghiệp có yêu cầu cao về hiệu suất xử lý, truyền thông PROFINET và khả năng mở rộng I/O.
CPU phù hợp cho các máy móc, dây chuyền sản xuất và hệ thống điều khiển trung bình đến lớn.
⚙️ Chức năng chính
- Bộ điều khiển trung tâm CPU 1515-2 PN
- Xử lý chương trình PLC tốc độ cao
- Điều khiển logic, trình tự và các quy trình tự động
- Kết nối I/O phân tán qua PROFINET
- Hỗ trợ kết nối HMI, biến tần, thiết bị Ethernet công nghiệp
- Có khả năng mở rộng với các module SIMATIC S7-1500
- Hỗ trợ các chức năng chẩn đoán và giám sát hệ thống
Đặc điểm
- Thuộc dòng SIMATIC S7-1500
- CPU hiệu suất cao
- Thiết kế cho hệ thống tự động hóa công nghiệp
- Hỗ trợ truyền thông Ethernet/PROFINET
- Có giao diện tích hợp để kết nối thiết bị PROFINET
- Hỗ trợ cấu hình và lập trình bằng TIA Portal
🌐 Giao tiếp PROFINET
6ES7515-2RN03-0AB0 thuộc nhóm CPU có khả năng truyền thông PROFINET, cho phép kết nối:
- ET 200SP / ET 200MP và các I/O phân tán
- HMI Siemens
- SINAMICS drive
- SCALANCE Industrial Ethernet
- Các thiết bị PROFINET khác
- Máy tính hoặc hệ thống SCADA
PROFINET giúp xây dựng hệ thống điều khiển phân tán và trao đổi dữ liệu tốc độ cao trong mạng Ethernet công nghiệp.
🧠 Hiệu suất & vận hành
CPU 1515-2 PN được sử dụng cho các ứng dụng yêu cầu khả năng xử lý tốt, chẳng hạn:
- Điều khiển nhiều thiết bị I/O
- Điều khiển máy móc tự động
- Dây chuyền sản xuất
- Hệ thống đóng gói
- Hệ thống băng tải
- Điều khiển động cơ và biến tần
- Các hệ thống sản xuất tích hợp HMI/SCADA
CPU S7-1500 cũng cung cấp các chức năng chẩn đoán giúp kỹ thuật viên dễ dàng theo dõi trạng thái hệ thống và xử lý sự cố.
💾 Bộ nhớ
CPU sử dụng bộ nhớ làm việc và bộ nhớ tải để lưu trữ chương trình, dữ liệu và cấu hình của hệ thống.
Có thể sử dụng SIMATIC Memory Card để lưu trữ chương trình và cấu hình CPU theo yêu cầu của hệ thống.
🔧 Khả năng mở rộng
Có thể kết hợp CPU với nhiều thành phần của hệ SIMATIC S7-1500 như:
- Digital Input / Digital Output
- Analog Input / Analog Output
- Communication Module
- Technology Module
- Interface Module
- ET 200SP / ET 200MP
- HMI SIMATIC
- SINAMICS
Nhờ cấu trúc module, hệ thống có thể mở rộng theo quy mô của máy hoặc dây chuyền.
💻 Lập trình
6ES7515-2RN03-0AB0 được cấu hình và lập trình trên Siemens TIA Portal.
Có thể sử dụng các ngôn ngữ lập trình PLC phổ biến như:
- LAD – Ladder Logic
- FBD – Function Block Diagram
- SCL – Structured Control Language
- Các khối chương trình FB, FC, DB và OB
TIA Portal cũng hỗ trợ cấu hình phần cứng, mạng PROFINET, HMI và các thiết bị Siemens trong cùng một project.
🖥️ Kết nối HMI
CPU có thể kết nối với các dòng HMI Siemens SIMATIC thông qua PROFINET/Ethernet.
Ví dụ:
- SIMATIC HMI Basic Panel
- Comfort Panel
- Unified Comfort Panel
- PC-based HMI/SCADA
Cho phép giám sát trạng thái máy, hiển thị thông số và điều khiển thiết bị trực tiếp trên giao diện HMI.
🏭 Ứng dụng thực tế
6ES7515-2RN03-0AB0 phù hợp với:
- 🏭 Dây chuyền sản xuất tự động
- ⚙️ Máy đóng gói
- 📦 Hệ thống phân loại sản phẩm
- 🚚 Hệ thống băng tải
- 🔩 Máy lắp ráp
- 🏗️ Máy móc công nghiệp
- 💧 Hệ thống xử lý nước
- 🔌 Điều khiển động cơ và biến tần
- 🖥️ Hệ thống SCADA/HMI
- 🤖 Hệ thống tự động hóa nhà máy
| Thuộc tính | Thông tin |
|---|---|
| Mã sản phẩm (MLFB) | 6ES7515-2RN03-0AB0 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Model | CPU 1515-2 PN |
| Loại thiết bị | CPU PLC |
| Giao diện PROFINET | 2 × PROFINET |
| Bộ nhớ làm việc | 1 MB chương trình / 5 MB dữ liệu |
| Thẻ nhớ | SIMATIC Memory Card |
| Nguồn cấp | 24 V DC |
| Màn hình | Màn hình hiển thị tích hợp |
| Chức năng | Điều khiển PLC, PROFINET IO, chẩn đoán hệ thống |
| Lắp đặt | Thanh DIN S7-1500 |
| Ứng dụng | Máy móc, dây chuyền sản xuất, hệ thống tự động hóa công nghiệp |
