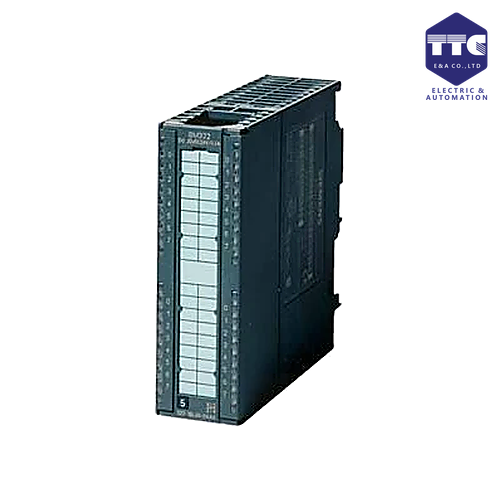

6ES7322-1HH01-0AA0 | S7-300 Digital output SM 322
SIMATIC S7-300, Digital output SM 322, Isolated 16 DO, relay contacts, 1x 20-pole
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7322-1HH01-0AA0 | S7-300 Digital output SM 322
🔰 Tổng quan
Siemens 6ES7322-1HH01-0AA0 là module ngõ ra số SM 322 thuộc dòng SIMATIC S7-300, được sử dụng để mở rộng số lượng ngõ ra số cho CPU S7-300 trong các hệ thống tự động hóa công nghiệp.
Module cung cấp 16 ngõ ra số dạng relay, cho phép PLC điều khiển nhiều loại tải AC/DC như contactor, relay trung gian, van điện từ, đèn báo và các thiết bị chấp hành. Đây là lựa chọn phù hợp cho các hệ thống S7-300 cần nhiều ngõ ra relay và khả năng đóng cắt tải linh hoạt.
🔌 Chức năng chính
6ES7322-1HH01-0AA0 có nhiệm vụ:
- Mở rộng ngõ ra số cho PLC SIMATIC S7-300.
- Điều khiển các thiết bị chấp hành trong hệ thống.
- Đóng/cắt tải thông qua các tiếp điểm relay.
- Cho phép điều khiển cả tải AC và DC trong giới hạn định mức.
- Hiển thị trạng thái ngõ ra thông qua LED.
Ngõ ra
- 16 × Digital Output (DO)
- Loại ngõ ra: Relay
- Có khả năng điều khiển nhiều loại tải công nghiệp.
⚙️ Thiết kế & vận hành
Module SM 322 được lắp vào rack của hệ thống SIMATIC S7-300 và giao tiếp trực tiếp với CPU thông qua backplane bus.
Đặc điểm nổi bật
- 16 ngõ ra relay.
- Thiết kế dạng module S7-300 tiêu chuẩn.
- Có LED hiển thị trạng thái từng kênh.
- Hỗ trợ điều khiển tải AC/DC.
- Cấu hình trong phần mềm STEP 7.
- Có khả năng chẩn đoán trạng thái module.
- Phù hợp vận hành trong các tủ điều khiển công nghiệp.
⚡ Ngõ ra Relay
Ưu điểm của ngõ ra relay là có thể đóng cắt nhiều loại điện áp tải khác nhau.
Có thể sử dụng để điều khiển:
- Contactor.
- Relay trung gian.
- Van điện từ.
- Đèn báo.
- Còi báo.
- Thiết bị gia nhiệt.
- Cơ cấu chấp hành.
⚠️ Khi kết nối tải, cần tuân thủ đúng dòng điện và điện áp chuyển mạch cho phép của tiếp điểm relay để đảm bảo tuổi thọ thiết bị.
🌐 Khả năng tích hợp
6ES7322-1HH01-0AA0 thuộc hệ thống SIMATIC S7-300 và có thể kết hợp với:
- CPU S7-300.
- SM 321 Digital Input.
- SM 322 Digital Output.
- SM 323 Digital I/O.
- SM 331 Analog Input.
- SM 332 Analog Output.
- CP PROFIBUS/Industrial Ethernet.
- ET 200.
- SIMATIC HMI.
- SINAMICS.
Module được cấu hình thông qua STEP 7 / SIMATIC Manager tùy cấu hình hệ thống.
💻 Cấu hình & lập trình
Sau khi lắp module vào rack S7-300, người dùng cấu hình module trong phần cứng PLC.
Có thể thực hiện:
- Gán địa chỉ I/O.
- Cấu hình phần cứng.
- Điều khiển từng ngõ ra.
- Theo dõi trạng thái DO.
- Chẩn đoán module.
- Kiểm tra lỗi hệ thống.
CPU sẽ điều khiển các relay dựa trên chương trình PLC đã được lập trình.
🏭 Ứng dụng thực tế
Siemens 6ES7322-1HH01-0AA0 thường được sử dụng trong:
- Dây chuyền sản xuất.
- Máy đóng gói.
- Máy lắp ráp.
- Hệ thống băng tải.
- Hệ thống bơm.
- Hệ thống xử lý nước.
- Máy công nghiệp.
- Hệ thống HVAC.
- Tủ điều khiển động cơ.
- Các hệ thống tự động hóa sử dụng S7-300.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7322-1HH01-0AA0 |
| Tên sản phẩm | SIMATIC S7-300, SM 322, 16DO Relay |
| Dòng sản phẩm | SIMATIC S7-300 |
| Hãng | Siemens |
| Loại thiết bị | Module đầu ra số SM 322, 16 kênh relay, cách ly |
| Số ngõ ra số | 16 DO |
| Loại ngõ ra | Tiếp điểm relay |
| Điện áp tải | L+ 24 V DC cho cuộn relay; L1 230 V AC |
| Dòng điện đầu ra | 2 A/kênh tại tín hiệu “1”; dòng tối thiểu 10 mA |
| Kết nối | 1 × 20-pin, yêu cầu front connector |
| Kích thước (W × H × D) | 40 × 125 × 120 mm |
| Khối lượng | 250 g (khoảng 0.276 kg khi đóng gói) |
| Lắp đặt | Trên rack SIMATIC S7-300, sử dụng front connector 20-pin |
| Ứng dụng | Điều khiển contactor, relay, van điện từ, đèn báo và các tải AC/DC trong hệ thống tự động hóa |
| Chứng nhận | CE, UL, RCM, EAC, China RoHS, FM, ABS, BV, DNV, LR, NK, PRS, RINA, CCS |
| Trạng thái | Spare Part / sản phẩm thuộc thế hệ S7-300 |
