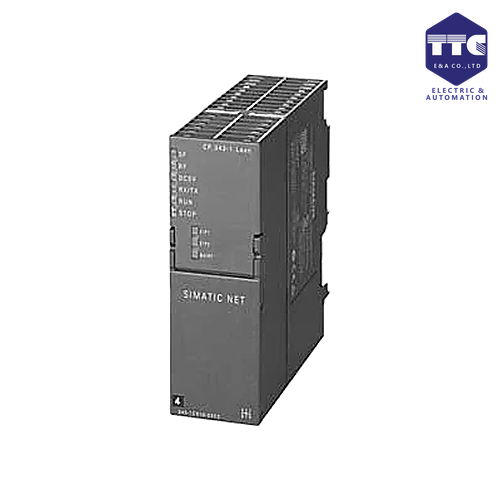

6GK7343-1EX30-0XE0 | Bộ Xử Lý Truyền Thông CP 343-1
Communications processor CP 343-1 for connection of SIMATIC S7-300 to Industrial Ethernet via ISO and TCP/IP, PROFINET IO controller or PROFINET IO device, integrated 2-port switch ERTEC 200, S7 communication, fetch/write, SEND/RECEIVE RFC1006, multicast, DHCP, NTC- CPU sync, with and without diagnostics, initialization via LAN, 2x RJ45 connection for LAN with 10/100 Mbit/s.
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6GK7343-1EX30-0XE0 | Bộ Xử Lý Truyền Thông CP 343-1
🔰 Tổng quan
Siemens 6GK7343-1EX30-0XE0 (CP 343-1 Lean) là bộ xử lý truyền thông Ethernet (Communications Processor - CP) thuộc dòng SIMATIC S7-300, được thiết kế để bổ sung kết nối Industrial Ethernet/PROFINET cho PLC S7-300. Module cho phép PLC kết nối với hệ thống SCADA, HMI, các PLC khác và mạng công nghiệp thông qua giao thức Ethernet.
Với thiết kế nhỏ gọn, cấu hình đơn giản trong STEP 7 hoặc TIA Portal, CP 343-1 Lean là giải pháp kinh tế để tích hợp PLC S7-300 vào mạng Ethernet công nghiệp.
⚙️ Thiết kế & vận hành
Module được thiết kế để lắp trên rack SIMATIC S7-300.
Đặc điểm nổi bật
- Thiết kế dạng module mở rộng cho S7-300.
- Tích hợp 1 cổng Ethernet RJ45.
- Hỗ trợ truyền thông tốc độ cao 10/100 Mbps.
- Đèn LED hiển thị trạng thái nguồn, truyền thông và lỗi.
- Chẩn đoán tích hợp.
- Hoạt động ổn định trong môi trường công nghiệp.
🔌 Giao tiếp truyền thông
Module hỗ trợ kết nối Industrial Ethernet.
Giao diện
- 1 × RJ45 Ethernet (10/100 Mbps)
Giao thức hỗ trợ
- PROFINET IO
- Industrial Ethernet
- TCP/IP
- ISO-on-TCP
- S7 Communication
- Open User Communication (TCP/UDP)
🌐 Khả năng tích hợp
Module tương thích với nhiều thiết bị trong hệ sinh thái Siemens.
Hỗ trợ kết nối
- PLC SIMATIC S7-300
- PLC S7-1200
- PLC S7-1500
- HMI Siemens
- WinCC Runtime
- SCADA
- ET 200
- SINAMICS Drives
- Industrial PC
🚀 Hiệu năng & độ tin cậy
Tính năng nổi bật
- Kết nối Ethernet công nghiệp ổn định.
- Truyền dữ liệu tốc độ cao.
- Chẩn đoán mạng tích hợp.
- Cấu hình đơn giản.
- Độ tin cậy cao.
- Hoạt động liên tục 24/7.
💾 Cấu hình & lập trình
Module được cấu hình trong phần mềm Siemens.
Hỗ trợ
- STEP 7 Professional (SIMATIC Manager)
- TIA Portal
- NetPro
- Online Diagnostics
- Firmware Update
🏭 Ứng dụng thực tế
Siemens 6GK7343-1EX30-0XE0 được sử dụng trong:
- Dây chuyền sản xuất tự động
- Hệ thống SCADA
- Hệ thống giám sát nhà máy
- Máy đóng gói
- Máy CNC
- Trạm xử lý nước
- Nhà máy thực phẩm và đồ uống
- Nhà máy hóa chất
- Hệ thống năng lượng
- Các ứng dụng OEM
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6GK7343-1EX30-0XE0 |
| Tên sản phẩm | Communication Processor CP 343-1 |
| Dòng sản phẩm | SIMATIC NET |
| Hãng | Siemens |
| Loại thiết bị | Bộ xử lý truyền thông (Communication Processor - CP 343-1) |
| Điện áp cấp | 24 V DC (nguồn ngoài, dung sai +20% / -15%) và 5 V DC từ Backplane Bus |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC (nguồn ngoài) |
| Tần số | Không áp dụng |
| Ngõ vào số | Không có |
| Ngõ ra số | Không có |
| Loại ngõ ra | Không áp dụng |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không áp dụng |
| Giao tiếp | 2 cổng RJ45 Industrial Ethernet 10/100 Mbit/s (Switch 2 cổng tích hợp ERTEC 200); hỗ trợ S7 Communication, ISO on TCP, TCP/IP, RFC1006 Fetch/Write, Send/Receive, Multicast, DHCP, NTP, PROFINET IO Controller (tối đa 32 IO Devices) và PROFINET IO Device |
| Web server | Có, hỗ trợ Web-based Diagnostics |
| Power reserve | Không áp dụng |

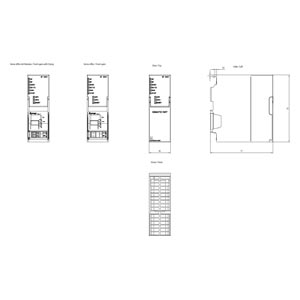

| Kích thước (W × H × D) | 40 × 125 × 120 mm |
| Khối lượng | 0.22 kg |
| Nhiệt độ hoạt động | 0°C đến +40°C (lắp đứng); 0°C đến +60°C (lắp ngang) |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên ray DIN của hệ SIMATIC S7-300 |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, CCC, EAC, China RoHS, UL, RCM, KC, ATEX, IECEx, FM, CCC-Ex, PRS |
| Trạng thái sản phẩm | Spare Part – Product Cancellation (Đã ngừng sản xuất, chỉ còn cung cấp dưới dạng phụ tùng thay thế) |
