🔰 Tổng quan

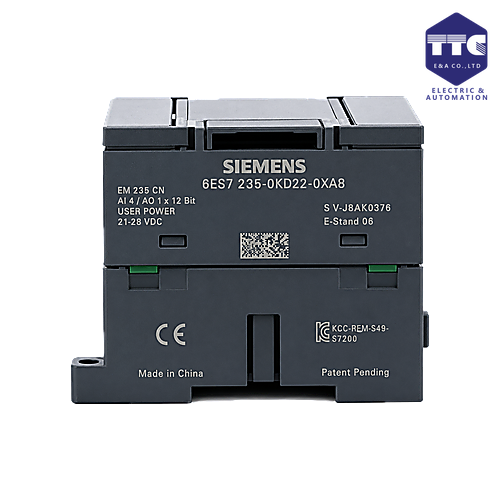

Siemens 6ES7235-0KD22-0XA8 là module analog EM 235 thuộc dòng SIMATIC S7-200, được sử dụng để mở rộng khả năng xử lý tín hiệu analog cho PLC S7-200. Module tích hợp cả đầu vào analog (AI) và đầu ra analog (AQ), phù hợp cho các ứng dụng đo lường và điều khiển trong tự động hóa công nghiệp.

EM 235 cho phép PLC nhận tín hiệu từ các cảm biến analog như áp suất, nhiệt độ, mức, lưu lượng và xuất tín hiệu analog để điều khiển biến tần, van điều khiển, bộ chấp hành.

🔌 Chức năng chính

6ES7235-0KD22-0XA8 có nhiệm vụ:

• Mở rộng ngõ vào analog cho PLC S7-200.
• Mở rộng ngõ ra analog để điều khiển thiết bị.
• Chuyển đổi tín hiệu analog sang dữ liệu số để CPU xử lý.
• Chuyển đổi dữ liệu số từ CPU thành tín hiệu analog.
• Hỗ trợ nhiều ứng dụng đo lường và điều khiển quá trình.

Cấu hình I/O

• 4 × Analog Input (AI)
• 1 × Analog Output (AQ)

Tín hiệu

Có thể sử dụng với các tín hiệu analog tiêu chuẩn như:

• Điện áp
• Dòng điện

Tùy chế độ cấu hình và đấu nối, module có thể sử dụng cho các tín hiệu đo lường công nghiệp phổ biến.

⚙️ Thiết kế & vận hành

Module EM 235 được thiết kế để gắn mở rộng trực tiếp với PLC S7-200.

Đặc điểm nổi bật

• Thiết kế nhỏ gọn.
• Tích hợp 4 AI + 1 AQ.
• Hỗ trợ tín hiệu analog công nghiệp.
• Có thể cấu hình dải tín hiệu bằng công tắc/DIP switch.
• Không yêu cầu nguồn cấp riêng theo cách sử dụng thông thường của module.
• Dễ dàng mở rộng hệ thống S7-200.

📊 Xử lý tín hiệu Analog

EM 235 thực hiện chuyển đổi giữa tín hiệu analog và dữ liệu số.

Analog Input

Các ngõ vào có thể được sử dụng để thu thập:

• Áp suất.
• Lưu lượng.
• Mức chất lỏng.
• Nhiệt độ thông qua transmitter.
• Tốc độ.
• Vị trí.
• Các tín hiệu đo lường khác.

Analog Output

Ngõ ra analog có thể được sử dụng để:

• Điều khiển biến tần.
• Điều khiển van tuyến tính.
• Điều chỉnh tốc độ động cơ.
• Điều khiển bộ chấp hành.
• Gửi tín hiệu analog đến thiết bị khác.

🌐 Khả năng tích hợp

6ES7235-0KD22-0XA8 được thiết kế dành cho SIMATIC S7-200.

Có thể sử dụng cùng:

• CPU S7-200
• EM 221
• EM 222
• EM 223
• EM 231
• EM 232
• EM 235
• HMI Siemens
• Biến tần
• Cảm biến analog
• Thiết bị đo lường

Module được cấu hình và lập trình trong môi trường STEP 7-Micro/WIN.

💻 Cấu hình & lập trình

Trong STEP 7-Micro/WIN, người dùng có thể xử lý giá trị analog đọc từ EM 235 và chuyển đổi thành đơn vị kỹ thuật.

Ví dụ:

Cảm biến áp suất → AI EM 235 → CPU S7-200 → xử lý giá trị → AQ EM 235 → biến tần/van điều khiển

Giá trị analog có thể được scale để hiển thị dưới dạng:

• °C
• bar
• %
• m³/h
• rpm
• mm

🏭 Ứng dụng thực tế

Siemens 6ES7235-0KD22-0XA8 thường được sử dụng trong:

• Hệ thống điều khiển áp suất.
• Điều khiển lưu lượng.
• Điều khiển mức bồn.
• Hệ thống bơm.
• Điều khiển biến tần.
• Máy đóng gói.
• Máy gia công.
• Hệ thống HVAC.
• Dây chuyền sản xuất.
• Hệ thống xử lý nước.
• Các máy móc sử dụng PLC S7-200.
