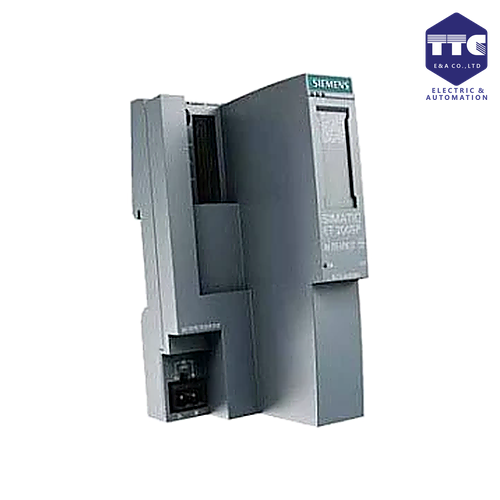

6ES7155-6AU01-0BN0 | MÔ ĐUN IM 155-6PN
SIMATIC ET 200SP, PROFINET interface module IM 155-6PN Standard, max. 32 I/O modules, and 16 ET 200AL modules, single hot swap, incl. server module (6ES7193-6PA00-0AA0)
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7155-6AU01-0BN0 | MÔ ĐUN IM 155-6PN
🔰 Tổng quan
Siemens 6ES7155-6AU01-0BN0 (SIMATIC ET 200SP IM 155-6PN ST) là module giao tiếp PROFINET (Interface Module) thuộc dòng SIMATIC ET 200SP, được sử dụng để kết nối trạm I/O phân tán ET 200SP với hệ thống điều khiển thông qua mạng PROFINET IO. Module đóng vai trò là trung tâm truyền thông của trạm ET 200SP, cho phép trao đổi dữ liệu tốc độ cao giữa PLC và các module I/O.
Với thiết kế nhỏ gọn, hỗ trợ PROFINET 2 cổng Ethernet tích hợp, khả năng chẩn đoán nâng cao và cấu hình linh hoạt bằng TIA Portal, 6ES7155-6AU01-0BN0 là giải pháp lý tưởng cho các hệ thống tự động hóa hiện đại trong nhà máy, dây chuyền sản xuất, xử lý nước, năng lượng và hạ tầng công nghiệp.
⚙️ Thiết kế & vận hành
SIMATIC IM 155-6PN ST được thiết kế chuyên dụng cho hệ thống I/O phân tán ET 200SP.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện.
- Lắp đặt trên BaseUnit của ET 200SP.
- Vỏ chống nhiễu điện từ (EMC).
- Đèn LED hiển thị trạng thái nguồn, truyền thông và lỗi hệ thống.
- Hỗ trợ thay thế module nhanh (Hot Swapping đối với các module ET 200SP hỗ trợ).
- Hoạt động ổn định trong môi trường công nghiệp.
🔌 Khả năng kết nối
Module đóng vai trò là giao diện truyền thông giữa PLC và hệ thống ET 200SP.
Giao diện truyền thông
- 2 × cổng RJ45 PROFINET (Switch tích hợp)
- Hỗ trợ cấu trúc mạng Line (Daisy Chain)
- Tốc độ truyền 10/100 Mbps
- Auto Negotiation
- Auto MDI/MDI-X
Tương thích với
- PLC SIMATIC S7-1200
- PLC SIMATIC S7-1500
- SIMATIC ET 200SP
- WinCC Runtime / WinCC Professional
- SIMATIC HMI
- SCADA
- Industrial Ethernet
🌐 Truyền thông & mạng
Module hỗ trợ các chuẩn truyền thông Ethernet công nghiệp hiện đại.
Chuẩn truyền thông
- PROFINET IO Controller
- PROFINET IO Device
- Industrial Ethernet
- TCP/IP
- SNMP
- LLDP
- MRP Client
Tính năng mạng
- Chẩn đoán mạng nâng cao.
- Truyền dữ liệu thời gian thực.
- Hỗ trợ Device Replacement không cần PG (Topology-based).
- Hỗ trợ Media Redundancy Protocol (MRP Client).
- Tích hợp switch Ethernet 2 cổng.
🚀 Hiệu năng & độ tin cậy
IM 155-6PN ST mang lại hiệu suất cao và khả năng vận hành ổn định.
Tính năng nổi bật
- Truyền dữ liệu PROFINET tốc độ cao.
- Chẩn đoán lỗi chi tiết theo thiết bị và kênh.
- Khởi động nhanh.
- Hỗ trợ cấu hình linh hoạt.
- Hoạt động liên tục 24/7.
- Độ tin cậy cao trong môi trường công nghiệp.
💾 Cấu hình & lập trình
Module được cấu hình dễ dàng bằng phần mềm Siemens.
Hỗ trợ
- TIA Portal
- STEP 7 Professional
- GSDML
- Online Diagnostics
- Firmware Update
- Device Replacement
🏭 Ứng dụng thực tế
Siemens 6ES7155-6AU01-0BN0 được sử dụng rộng rãi trong:
- Hệ thống I/O phân tán ET 200SP
- Nhà máy sản xuất tự động
- Dây chuyền lắp ráp
- Hệ thống xử lý nước và nước thải
- Nhà máy thực phẩm và đồ uống
- Nhà máy xi măng
- Nhà máy hóa chất
- Hệ thống HVAC
- Hệ thống SCADA
- Nhà máy thông minh (Smart Factory)
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7155-6AU01-0BN0 |
| Tên sản phẩm | SIMATIC ET 200SP, IM 155-6 PN ST |
| Dòng sản phẩm | ET 200SP |
| Hãng | Siemens |
| Loại thiết bị | Module giao tiếp PROFINET (Interface Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 19.2 V DC – 28.8 V DC |
| Tần số | 100BASE-TX (10/100 Mbit/s Ethernet) |
| Ngõ vào số | 288 byte |
| Ngõ ra số | 288 byte |
| Loại ngõ ra | Hỗ trợ các module I/O ET 200SP và ET 200AL |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không áp dụng |
| Giao tiếp | PROFINET IO Device, Open IE Communication, IRT (Isochronous Real-Time), MRP (Media Redundancy Protocol), PROFIenergy, Shared Device, Prioritized Startup |
| Web server | Không |
| Power reserve | 10 ms |
| Kích thước (W × H × D) | 50 × 117 × 74 mm |
| Khối lượng | Khoảng 120 g (không bao gồm BusAdapter) |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +50°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên thanh DIN; hỗ trợ tối đa 32 module ET 200SP và 16 module ET 200AL, hỗ trợ Multi Hot Swapping |
| Chứng nhận | PROFINET, CE (EU Declaration of Conformity), UK Declaration of Conformity, UL, KC, RCM, EAC, ATEX, IECEx, ABS, BV, DNV, LR, RINA, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
