6ES7214-1HH50-0XB0 | Compact CPU 1214C AC/DC/RLY
SIMATIC S7-1200 G2: compact CPU 1214C AC/DC/RLY; power supply: AC 85-264 V AC at 47-63 Hz; onboard I/O: 14x DI 24 V DC; 10 DO relay 2 A; memory: program 250 KB data: 750 KB, retentivity: 20 KB
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7214-1HH50-0XB0 | Compact CPU 1214C AC/DC/RLY
🔰 Tổng quan
Siemens 6ES7214-1HH50-0XB0 là CPU 1214C thuộc dòng SIMATIC S7-1200 G2, dạng CPU compact tích hợp sẵn các ngõ vào/ra Digital và Analog, phù hợp cho các hệ thống điều khiển máy móc và dây chuyền tự động hóa.
Thông tin cơ bản
- Hãng: Siemens
- Dòng: SIMATIC S7-1200 G2
- Model: CPU 1214C
- Loại: Compact CPU
- Mã: 6ES7214-1HH50-0XB0
- Nguồn: 24 V DC
- Ngõ vào: Digital Input
- Ngõ ra: Digital Output
- Giao tiếp: PROFINET
⚙️ I/O tích hợp
CPU 1214C tích hợp sẵn các I/O trên thân CPU, giúp giảm nhu cầu sử dụng module mở rộng đối với những ứng dụng cơ bản.
| Thành phần | Thông tin |
|---|---|
| Digital Input | 14 DI |
| Digital Output | 10 DO |
| Analog Input | 2 AI |
| Loại DO | Transistor |
| Nguồn | 24 V DC |
Nhờ có I/O tích hợp, CPU có thể kết nối trực tiếp với nhiều cảm biến và thiết bị chấp hành.
🔌 Kết nối thiết bị
Ngõ vào Digital
Có thể kết nối:
- Cảm biến quang.
- Cảm biến tiệm cận.
- Công tắc hành trình.
- Nút nhấn.
- Công tắc.
- Tín hiệu trạng thái máy.
Ngõ ra Digital
Có thể điều khiển:
- Relay trung gian.
- Van điện từ.
- Đèn báo.
- Còi.
- Contactor thông qua mạch trung gian.
- Thiết bị chấp hành DC.
Ngõ vào Analog
2 AI tích hợp có thể sử dụng để thu nhận các tín hiệu Analog phù hợp từ:
- Cảm biến áp suất.
- Cảm biến mức.
- Cảm biến nhiệt độ có bộ chuyển đổi.
- Transmitter công nghiệp.
🌐 Truyền thông PROFINET
CPU được tích hợp giao tiếp PROFINET/Ethernet, cho phép kết nối với:
- HMI Siemens.
- ET 200SP.
- Các thiết bị PROFINET.
- Biến tần SINAMICS.
- Máy tính công nghiệp.
- Các thiết bị tự động hóa khác.
Mô hình
Cảm biến
↓
CPU 1214C
↓ PROFINET
HMI / ET 200 / SINAMICS
💻 Lập trình
CPU S7-1200 G2 được cấu hình và lập trình trong môi trường TIA Portal.
Có thể thực hiện:
- Điều khiển Start/Stop.
- Timer/Counter.
- Điều khiển tuần tự.
- Điều khiển băng tải.
- Điều khiển bơm.
- Điều khiển van.
- Điều khiển biến tần.
- Xử lý tín hiệu Analog.
- Điều khiển PID.
- Giao tiếp HMI.
🧩 Khả năng mở rộng
CPU 1214C có thể kết hợp với các module mở rộng của S7-1200 G2 như:
- Digital Input.
- Digital Output.
- Digital I/O.
- Analog Input.
- Analog Output.
- Module truyền thông.
- Module công nghệ.
Do đó có thể mở rộng hệ thống khi số lượng I/O tăng lên.
🏭 Ứng dụng thực tế
6ES7214-1HH50-0XB0 phù hợp với:
- Máy đóng gói.
- Máy lắp ráp.
- Hệ thống băng tải.
- Máy phân loại.
- Hệ thống bơm.
- HVAC.
- Máy công nghiệp.
- Dây chuyền sản xuất.
- Hệ thống tự động hóa nhà máy.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7214-1HH50-0XB0 |
| Tên sản phẩm | SIMATIC S7-1200 G2 CPU 1214C DC/DC/Relay |
| Dòng sản phẩm | SIMATIC S7-1200 G2 |
| Hãng | Siemens |
| Loại thiết bị | Compact CPU / PLC |
| Nguồn cấp | 24 V DC |
| Ngõ vào số tích hợp | 14 DI, 24 V DC |
| Ngõ ra số tích hợp | 10 DO, Relay |
| Ngõ vào analog tích hợp | 2 AI, 0–10 V DC |
| Ngõ ra analog | Không tích hợp |
| Giao tiếp Ethernet | PROFINET / Industrial Ethernet |
| Cổng PROFINET | 1 × RJ45, 2-port switch |
| Bộ nhớ chương trình | Khoảng 200 KB |
| Bộ nhớ dữ liệu | Tùy cấu hình CPU |
| Đồng hồ thời gian thực | Có |
| Khe thẻ nhớ | SIMATIC Memory Card |
| Khả năng mở rộng | Hỗ trợ Signal Board và các module mở rộng tương thích S7-1200 G2 |

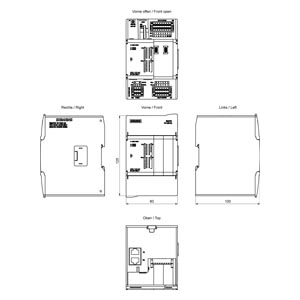

| Kích thước | Khoảng 130 × 100 × 75 mm |
| Lắp đặt | Thanh ray DIN hoặc lắp trong tủ điện |
| Ứng dụng | Điều khiển máy móc, băng tải, bơm, quạt, HVAC và dây chuyền sản xuất |
| Phần mềm cấu hình | TIA Portal |
| Trạng thái | Active Product |
