🔰 Tổng quan

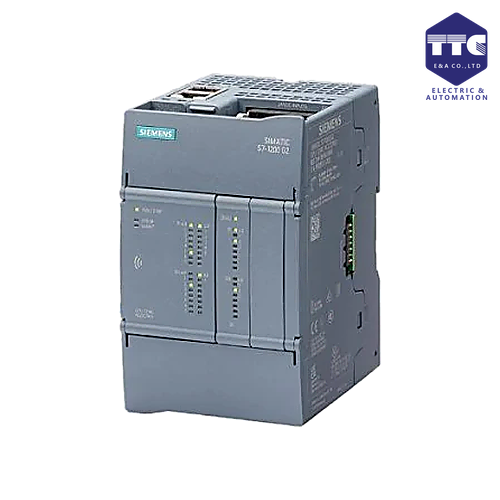

Siemens 6ES7214-1BH50-0XB0 là CPU 1214C DC/DC/RLY thuộc dòng SIMATIC S7-1200, được thiết kế cho các hệ thống điều khiển tự động hóa quy mô nhỏ và vừa.

CPU tích hợp sẵn Digital Input, Digital Output và Analog Input, đồng thời có giao tiếp PROFINET để kết nối với HMI, module mở rộng và các thiết bị Ethernet công nghiệp. Đây là một trong những CPU S7-1200 được sử dụng phổ biến cho máy móc và dây chuyền sản xuất tự động.

🔌 Chức năng chính

6ES7214-1BH50-0XB0 có nhiệm vụ:

• Điều khiển và xử lý chương trình PLC.
• Đọc tín hiệu từ cảm biến và thiết bị đầu vào.
• Điều khiển relay và các thiết bị chấp hành.
• Giao tiếp với HMI và thiết bị PROFINET.
• Hỗ trợ mở rộng module I/O.
• Thực hiện các thuật toán điều khiển tự động.

I/O tích hợp

• 14 × Digital Input
• 10 × Digital Output dạng Relay
• 2 × Analog Input

CPU có thể đảm nhiệm nhiều chức năng điều khiển mà không cần sử dụng quá nhiều module mở rộng.

⚙️ Thiết kế & vận hành

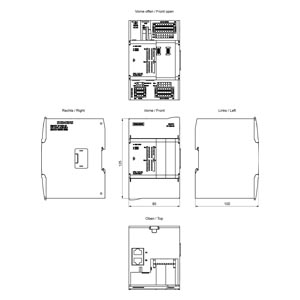

CPU 1214C được thiết kế theo dạng Compact CPU, tích hợp nhiều I/O ngay trên thân CPU.

Đặc điểm nổi bật

• CPU compact.
• 14 DI + 10 DO Relay + 2 AI tích hợp.
• Nguồn cấp và I/O phù hợp cho hệ thống điều khiển 24 V DC.
• Tích hợp giao tiếp PROFINET.
• Hỗ trợ mở rộng I/O.
• Hỗ trợ các module truyền thông và Signal Board.
• Cấu hình bằng TIA Portal.

Thiết kế tích hợp giúp giảm kích thước tủ điện và giảm chi phí cho các hệ thống có quy mô I/O vừa phải.

🌐 Khả năng kết nối

CPU được trang bị giao tiếp PROFINET / Industrial Ethernet, cho phép kết nối với nhiều thiết bị trong hệ thống tự động hóa.

Có thể kết nối với:

• SIMATIC HMI
• ET 200SP
• ET 200AL
• SINAMICS
• SCALANCE
• Các thiết bị PROFINET
• Máy tính công nghiệp
• Thiết bị Ethernet công nghiệp

Mô hình hệ thống

S7-1200 CPU → PROFINET → HMI / Remote I/O / Drive / thiết bị Ethernet

PROFINET giúp truyền dữ liệu nhanh và thuận tiện trong các hệ thống điều khiển hiện đại.

💾 Bộ nhớ & xử lý

CPU 1214C được thiết kế để xử lý các chương trình điều khiển máy móc và dây chuyền tự động hóa.

Có thể thực hiện:

• Điều khiển logic.
• Timer/Counter.
• Xử lý tín hiệu analog.
• Điều khiển PID.
• High-Speed Counter.
• Motion Control cơ bản.
• Truyền thông PLC.
• Chẩn đoán hệ thống.

Dung lượng bộ nhớ và các khả năng mở rộng giúp CPU phù hợp với nhiều ứng dụng S7-1200 từ đơn giản đến tương đối phức tạp.

⚡ Ngõ ra Relay

Một điểm đáng chú ý của 6ES7214-1BH50-0XB0 là sử dụng ngõ ra relay.

Ngõ ra relay có ưu điểm:

• Có thể đóng/cắt nhiều loại tải AC/DC.
• Phù hợp điều khiển contactor.
• Điều khiển relay trung gian.
• Điều khiển van điện từ.
• Điều khiển đèn báo và các thiết bị chấp hành.

⚠️ Khi lựa chọn tải, cần tuân thủ điện áp và dòng điện chuyển mạch cho phép của ngõ ra relay.

🧩 Khả năng mở rộng

CPU 1214C có thể mở rộng hệ thống bằng các module S7-1200 tương thích.

Có thể kết hợp:

• Signal Board.
• Digital Input Module.
• Digital Output Module.
• Digital I/O Module.
• Analog Input Module.
• Analog Output Module.
• Communication Module.
• RS232/RS485 Module.

Nhờ đó hệ thống có thể được mở rộng theo số lượng I/O và nhu cầu truyền thông thực tế.

💻 Cấu hình & lập trình

6ES7214-1BH50-0XB0 được cấu hình và lập trình bằng TIA Portal.

Có thể sử dụng các ngôn ngữ lập trình như:

• LAD – Ladder Logic.
• FBD – Function Block Diagram.
• SCL – Structured Control Language.

TIA Portal cũng hỗ trợ:

• Cấu hình phần cứng.
• Lập trình PLC.
• Cấu hình HMI.
• Cấu hình PROFINET.
• Chẩn đoán hệ thống.
• Giám sát biến và I/O.

🏭 Ứng dụng thực tế

Siemens 6ES7214-1BH50-0XB0 phù hợp với:

• Máy đóng gói.
• Máy chiết rót.
• Máy dán nhãn.
• Máy lắp ráp.
• Dây chuyền băng tải.
• Hệ thống bơm.
• Hệ thống HVAC.
• Máy gia công.
• Hệ thống xử lý nước.
• Dây chuyền sản xuất tự động.
• Tủ điều khiển máy công nghiệp.
