🔰 Tổng quan

Siemens 6ES7151-7AA21-0AB0 là IM 151-7 CPU thuộc hệ thống SIMATIC ET 200S, kết hợp chức năng Interface Module và CPU trong cùng một thiết bị.

Thiết bị cho phép xây dựng một trạm ET 200S có khả năng xử lý chương trình độc lập, đồng thời giao tiếp với hệ thống điều khiển cấp trên. Đây là giải pháp phù hợp cho các hệ thống I/O phân tán cần xử lý cục bộ tại hiện trường.

🔌 Chức năng chính

6ES7151-7AA21-0AB0 có nhiệm vụ:

• Điều khiển các module I/O ET 200S.
• Thực hiện chương trình PLC tại trạm phân tán.
• Giao tiếp với PLC hoặc hệ thống điều khiển cấp trên.
• Xử lý tín hiệu Digital và Analog.
• Điều khiển thiết bị chấp hành tại hiện trường.
• Cho phép trạm ET 200S hoạt động với khả năng xử lý cục bộ.

Thiết bị

• Loại: Interface Module với CPU
• Hệ thống: SIMATIC ET 200S
• Model: IM 151-7 CPU
• Kiến trúc: I/O phân tán có khả năng xử lý chương trình.

⚙️ Thiết kế & vận hành

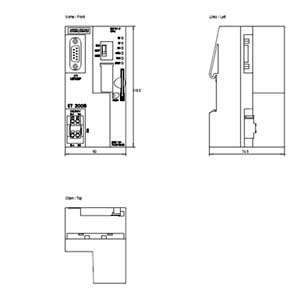

IM 151-7 CPU được lắp ở đầu trạm ET 200S, phía sau có thể bố trí các module điện tử I/O và module chức năng tương thích.

Đặc điểm nổi bật

• Tích hợp CPU và Interface Module.
• Điều khiển trực tiếp các module ET 200S.
• Có khả năng chạy chương trình PLC.
• Thiết kế nhỏ gọn.
• Hỗ trợ cấu hình I/O phân tán.
• Có thể kết nối với hệ thống điều khiển cấp trên.
• Phù hợp với các ứng dụng điều khiển cục bộ.

🧠 Khả năng xử lý độc lập

Khác với Interface Module ET 200S thông thường, IM 151-7 CPU có bộ xử lý PLC tích hợp.

Điều này cho phép trạm ET 200S:

Cảm biến → ET 200S I/O → IM 151-7 CPU → Xử lý chương trình → Thiết bị chấp hành

CPU có thể thực hiện các nhiệm vụ như:

• Logic điều khiển.
• Timer.
• Counter.
• Xử lý tín hiệu.
• Điều khiển tuần tự.
• Điều khiển thiết bị tại chỗ.

Nhờ đó có thể giảm tải cho PLC trung tâm trong một số kiến trúc hệ thống.

🌐 Khả năng kết nối

IM 151-7 CPU có thể được tích hợp vào hệ thống tự động hóa Siemens và giao tiếp với các thiết bị cấp trên tùy cấu hình mạng của hệ thống.

Có thể sử dụng cùng:

• SIMATIC S7-300
• SIMATIC S7-400
• ET 200S.
• HMI Siemens.
• Các module I/O ET 200S.
• Các thiết bị tự động hóa tương thích.

Trong hệ thống PROFIBUS, mô hình tổng quát có thể là:

PLC trung tâm → PROFIBUS DP → ET 200S / IM 151-7 CPU → I/O

🧩 Khả năng mở rộng

Phía sau IM 151-7 CPU có thể bố trí các module ET 200S phù hợp:

• Digital Input.
• Digital Output.
• Digital I/O.
• Analog Input.
• Analog Output.
• Technology Module.
• Function Module.
• Các module chuyên dụng ET 200S.

Điều này giúp xây dựng một trạm I/O hoàn chỉnh theo từng khu vực của dây chuyền.

🛠️ Chẩn đoán hệ thống

Thiết bị hỗ trợ các chức năng chẩn đoán để kiểm tra tình trạng hoạt động của CPU và trạm ET 200S.

Có thể theo dõi:

• Trạng thái CPU.
• Trạng thái module.
• Lỗi cấu hình.
• Lỗi I/O.
• Lỗi truyền thông.
• Trạng thái vận hành của trạm.

Các đèn LED trên module giúp kỹ thuật viên nhanh chóng xác định trạng thái hệ thống.

💻 Cấu hình & lập trình

6ES7151-7AA21-0AB0 thuộc thế hệ ET 200S sử dụng môi trường cấu hình/lập trình Siemens phù hợp với S7-300/ET 200S.

Có thể sử dụng:

• STEP 7 / SIMATIC Manager
• HW Config

Để thực hiện:

• Cấu hình CPU.
• Cấu hình module I/O.
• Thiết lập địa chỉ.
• Download chương trình.
• Monitor chương trình.
• Chẩn đoán lỗi.

🏭 Ứng dụng thực tế

Siemens 6ES7151-7AA21-0AB0 phù hợp với:

• Dây chuyền sản xuất.
• Máy đóng gói.
• Máy lắp ráp.
• Hệ thống băng tải.
• Máy công nghiệp.
• Hệ thống xử lý nước.
• Hệ thống điều khiển phân tán.
• Các khu vực sản xuất cần xử lý I/O cục bộ.
• Hệ thống sử dụng ET 200S.

Đặc biệt phù hợp khi cần một trạm I/O phân tán có khả năng thực hiện chương trình điều khiển ngay tại hiện trường.
