6ES7135-4GB01-0AB0 | ET200S, El-Mod
SIMATIC DP, Electronics module for ET 200S, 2 AO I 15 mm width, +/-20mA; 13 bit+sign, 4..20mA; 13 bit Cycle time less than 1 ms with SF LED (group fault)
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7135-4GB01-0AB0 | ET200S, El-Mod
🔰 Tổng quan
Siemens 6ES7135-4GB01-0AB0 là module ngõ ra tương tự (Analog Output) thuộc hệ thống SIMATIC ET 200S, được sử dụng để xuất tín hiệu analog từ PLC đến các thiết bị chấp hành trong hệ thống tự động hóa công nghiệp.
Module cho phép PLC chuyển đổi giá trị số trong chương trình điều khiển thành tín hiệu analog để điều khiển biến tần, van điều khiển, bộ điều khiển, thiết bị đo lường và nhiều thiết bị công nghiệp khác.
🔌 Chức năng chính
6ES7135-4GB01-0AB0 có nhiệm vụ:
- Xuất tín hiệu analog từ PLC.
- Chuyển đổi giá trị số thành tín hiệu điện áp/dòng điện.
- Điều khiển thiết bị chấp hành analog.
- Truyền giá trị đặt tốc độ, áp suất, lưu lượng...
- Kết nối PLC với các thiết bị trường sử dụng tín hiệu analog.
Ngõ ra
- Loại: Analog Output Module
- Hệ thống: SIMATIC ET 200S
- Số kênh: 2 kênh
- Tín hiệu: Analog
⚙️ Thiết kế & vận hành
Module được lắp trong trạm ET 200S, kết hợp với Interface Module và các module điện tử khác.
Đặc điểm nổi bật
- Thiết kế dạng module nhỏ gọn.
- 2 kênh Analog Output.
- Hỗ trợ các tín hiệu analog công nghiệp phù hợp với cấu hình module.
- Có khả năng chẩn đoán lỗi.
- Có thể thay thế module thuận tiện.
- Phù hợp với hệ thống I/O phân tán ET 200S.
📊 Tín hiệu Analog Output
Analog Output được sử dụng khi PLC cần điều khiển một thiết bị theo giá trị biến thiên liên tục thay vì chỉ ON/OFF.
Ví dụ:
Điều khiển biến tần
PLC → AO → Biến tần → Động cơ
PLC có thể xuất giá trị analog để thay đổi tốc độ động cơ.
Điều khiển van
PLC → AO → Van điều khiển
Tín hiệu analog có thể được sử dụng để điều chỉnh độ mở của van theo yêu cầu công nghệ.
🔌 Ứng dụng tín hiệu
Module có thể được sử dụng trong các ứng dụng như:
- Điều khiển tốc độ động cơ.
- Điều khiển van tuyến tính.
- Điều khiển áp suất.
- Điều khiển lưu lượng.
- Điều khiển nhiệt độ.
- Điều khiển mức chất lỏng.
- Gửi giá trị đặt đến thiết bị điều khiển.
Việc lựa chọn dải tín hiệu cụ thể cần được xác nhận theo cấu hình và tài liệu kỹ thuật của đúng phiên bản module.
🌐 Khả năng tích hợp
6ES7135-4GB01-0AB0 hoạt động như một phần của hệ thống ET 200S I/O phân tán.
Mô hình hệ thống
PLC S7-300/S7-400 → PROFIBUS DP → ET 200S → Analog Output → Biến tần/Van/Thiết bị chấp hành
Trong hệ thống này, PLC xử lý chương trình và gửi giá trị điều khiển đến module AO.
🧩 Khả năng mở rộng
Module có thể kết hợp với nhiều module ET 200S khác như:
- Digital Input.
- Digital Output.
- Analog Input.
- Analog Output.
- Technology Module.
- Function Module.
- Communication Module.
Nhờ cấu trúc dạng module, người dùng có thể xây dựng trạm I/O phù hợp với từng dây chuyền.
🛠️ Chẩn đoán & bảo trì
Module hỗ trợ các chức năng chẩn đoán phù hợp với hệ thống ET 200S, giúp phát hiện các vấn đề liên quan đến:
- Module.
- Kênh analog.
- Kết nối.
- Cấu hình.
- Tín hiệu đầu ra.
Điều này giúp kỹ thuật viên dễ dàng kiểm tra và xử lý sự cố trong quá trình vận hành.
💻 Cấu hình & lập trình
Module được cấu hình trong môi trường Siemens phù hợp với hệ thống ET 200S, thường sử dụng:
- STEP 7 / SIMATIC Manager
- HW Config
Người dùng có thể:
- Thêm module AO vào cấu hình phần cứng.
- Thiết lập địa chỉ I/O.
- Cấu hình loại tín hiệu.
- Thiết lập phạm vi đo/xuất.
- Theo dõi giá trị analog.
- Chẩn đoán lỗi.
🏭 Ứng dụng thực tế
Siemens 6ES7135-4GB01-0AB0 phù hợp với:
- Dây chuyền sản xuất.
- Hệ thống bơm.
- Hệ thống HVAC.
- Hệ thống xử lý nước.
- Máy đóng gói.
- Máy công nghiệp.
- Điều khiển biến tần.
- Điều khiển van.
- Hệ thống điều khiển nhiệt độ.
- Các trạm I/O phân tán ET 200S.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7135-4GB01-0AB0 |
| Tên sản phẩm | SIMATIC ET 200S, 2DO DC 24V/2A |
| Dòng sản phẩm | SIMATIC ET 200S |
| Hãng | Siemens |
| Loại thiết bị | Module ngõ ra số (Digital Output) |
| Số ngõ ra | 2 DO |
| Điện áp tải | 24 V DC |
| Loại ngõ ra | Transistor, PNP (sourcing) |
| Dòng điện ngõ ra | Tối đa khoảng 2 A/kênh |
| Chẩn đoán | Có chức năng chẩn đoán lỗi tùy cấu hình hệ thống |
| Giao tiếp hệ thống | ET 200S backplane bus |

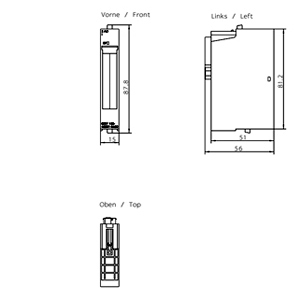

| Kích thước module | Khoảng 15 × 81 × 52 mm |
| Lắp đặt | Gắn trên hệ thống SIMATIC ET 200S |
| Ứng dụng | Điều khiển van điện từ, contactor, relay và các tải DC 24 V |
| Dòng hệ thống | SIMATIC ET 200S |
| Trạng thái | Spare Part / dòng ET 200S thế hệ trước |
