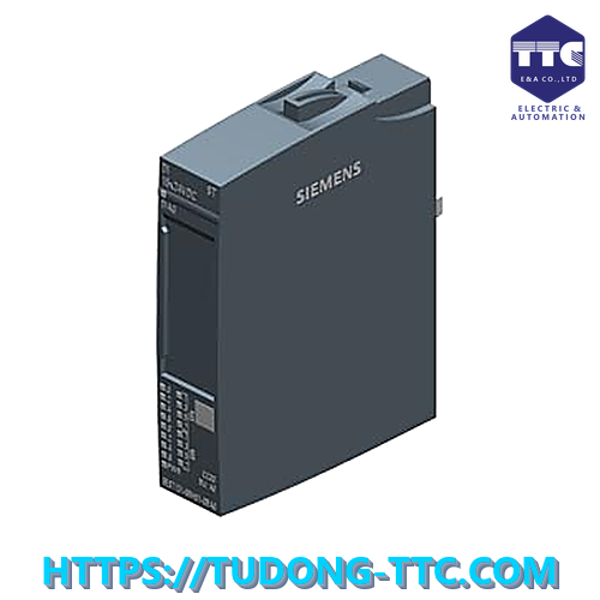

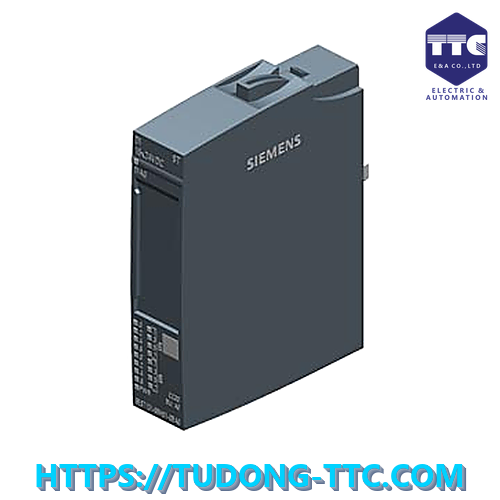

6ES7131-6BH01-0BA0|ET 200SP, DI 16x 24V DC ST, PU 1
SIMATIC ET 200SP, Digital input module, DI 16x 24V DC Standard, type 3 (IEC 61131), sink input, (PNP, P-reading), Packing unit: 1 Piece, fits to BU-type A0, Colour Code CC00, input delay time 0,05..20ms, diagnostics wire break, diagnostics supply voltage
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7131-6BH01-0BA0|ET 200SP, DI 16x 24V DC ST, PU 1
Tổng quan chi tiết
🔰 Tổng quan
Siemens 6ES7131-6BH01-0BA0 (SIMATIC ET 200SP DI 16x 24V DC Standard) là mô-đun đầu vào số thuộc hệ thống I/O phân tán SIMATIC ET 200SP, được thiết kế để thu thập tín hiệu số 24V DC từ các thiết bị hiện trường như cảm biến, công tắc hành trình, nút nhấn và các thiết bị điều khiển công nghiệp.
Với 16 đầu vào số (Digital Inputs) trên một module nhỏ gọn, thiết bị giúp tối ưu hóa không gian lắp đặt, đơn giản hóa hệ thống đấu nối và nâng cao hiệu quả giám sát tín hiệu trong các ứng dụng tự động hóa công nghiệp.
⚙️ Thiết kế & vận hành
Module DI 16x 24V DC Standard được thiết kế theo tiêu chuẩn của dòng SIMATIC ET 200SP, mang đến khả năng lắp đặt linh hoạt và tiết kiệm không gian trong tủ điện.
Thiết bị được gắn trực tiếp lên BaseUnit ET 200SP, cho phép thay thế nhanh chóng mà không cần tháo rời dây đấu nối hiện trường, giúp giảm thời gian bảo trì và dừng máy.
Mặt trước module được trang bị:
- Đèn LED hiển thị trạng thái từng kênh đầu vào
- Mã nhận diện rõ ràng
- Thiết kế tối ưu cho việc đấu nối và kiểm tra tín hiệu
🔌 Khả năng vào/ra (I/O)
Siemens 6ES7131-6BH01-0BA0 được trang bị:
Đầu vào số (Digital Input)
- 16 đầu vào số (16 DI)
- Điện áp đầu vào: 24 VDC
- Chuẩn tín hiệu: IEC 61131-2
- Kiểu tín hiệu: PNP
Module hỗ trợ tiếp nhận tín hiệu từ:
- Cảm biến tiệm cận
- Cảm biến quang
- Công tắc hành trình
- Nút nhấn điều khiển
- Relay tiếp điểm
- Công tắc áp suất
- Công tắc mức
- Các thiết bị tín hiệu số khác
Khả năng xử lý tín hiệu ổn định giúp đảm bảo độ tin cậy cho hệ thống điều khiển.
🌐 Kết nối & truyền thông
Module hoạt động trong hệ thống SIMATIC ET 200SP và có thể tích hợp với:
- Siemens S7-1200
- Siemens S7-1500
- ET 200SP CPU
- ET 200SP Open Controller
- Hệ thống PROFINET
- Hệ thống PROFIBUS
Dữ liệu được truyền thông qua backplane bus nội bộ của ET 200SP, giúp đảm bảo tốc độ truyền nhanh và độ ổn định cao.
Việc cấu hình và chẩn đoán được thực hiện trực tiếp trên phần mềm TIA Portal.
🧠 Hiệu năng xử lý
Module DI 16x 24V DC Standard được tối ưu cho các ứng dụng điều khiển công nghiệp thông thường.
Các ưu điểm nổi bật:
- Đọc tín hiệu chính xác
- Độ tin cậy cao
- Khả năng chống nhiễu tốt
- Hoạt động ổn định liên tục 24/7
- Hỗ trợ chẩn đoán lỗi kênh và thiết bị
- Tương thích hoàn toàn với hệ sinh thái Siemens
Nhờ đó, module phù hợp với hầu hết các ứng dụng tự động hóa trong nhà máy và dây chuyền sản xuất.
💾 Mở rộng & tích hợp hệ thống
Thiết bị có thể kết hợp với nhiều module khác trong hệ thống ET 200SP như:
- Digital Output Modules (DO)
- Analog Input Modules (AI)
- Analog Output Modules (AO)
- RTD Modules
- Thermocouple Modules
- Technology Modules
- Communication Modules
Khả năng mở rộng linh hoạt giúp hệ thống dễ dàng nâng cấp khi nhu cầu sản xuất thay đổi.
💻 Lập trình & cấu hình
Module được cấu hình thông qua:
TIA Portal (Totally Integrated Automation Portal)
Người dùng có thể:
- Gán địa chỉ I/O
- Theo dõi trạng thái tín hiệu đầu vào
- Chẩn đoán lỗi module
- Giám sát hoạt động hệ thống
- Thực hiện bảo trì nhanh chóng
Việc tích hợp trực tiếp trong môi trường TIA Portal giúp giảm thời gian triển khai và nâng cao hiệu quả vận hành.
🏭 Ứng dụng thực tế
Siemens 6ES7131-6BH01-0BA0 được sử dụng rộng rãi trong:
- Dây chuyền sản xuất tự động
- Hệ thống băng tải
- Máy đóng gói
- Máy chiết rót
- Hệ thống xử lý nước
- Hệ thống HVAC
- Robot công nghiệp
- Nhà máy thực phẩm và đồ uống
- Nhà máy điện
- Nhà máy hóa chất
Module đặc biệt phù hợp với các ứng dụng cần giám sát nhiều tín hiệu đầu vào số trong không gian lắp đặt hạn chế.
⚠️ Thông tin vòng đời sản phẩm
Model 6ES7131-6BH01-0BA0 thuộc dòng SIMATIC ET 200SP và hiện đang được Siemens hỗ trợ đầy đủ về:
- Tài liệu kỹ thuật
- Firmware
- TIA Portal
- Phụ kiện ET 200SP
- Hỗ trợ kỹ thuật toàn cầu
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7131-6BH01-0BA0 |
| Tên sản phẩm | SIMATIC ET 200SP, Digital Input Module, DI 16×24 V DC Standard, Type 3 (IEC 61131) |
| Dòng sản phẩm | ET 200SP |
| Hãng | Siemens |
| Loại thiết bị | Mô-đun đầu vào số (Digital Input Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 19.2 – 28.8 V DC |
| Ngõ vào số (DI) | 16 Digital Inputs, Sink Input (PNP, P-Reading) |
| Loại đầu vào | Type 3 theo tiêu chuẩn IEC 61131 |
| Giao tiếp | Tương thích với PROFINET R1 Interface Modules (IMs); cấu hình bằng STEP 7 TIA Portal từ phiên bản V14 |

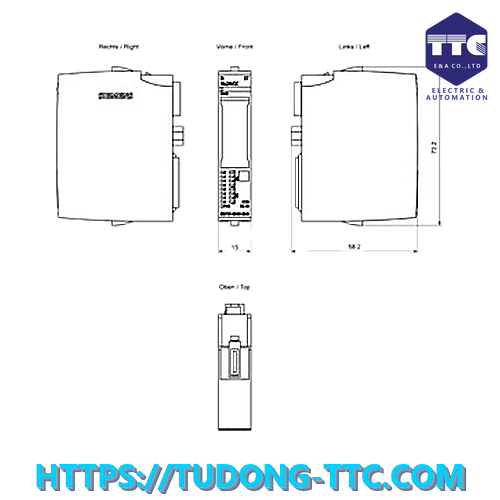

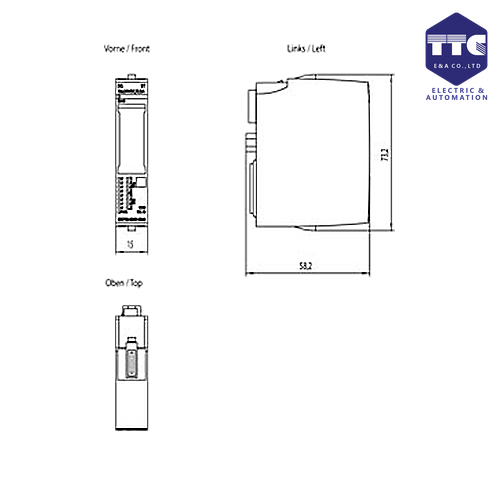

| Kích thước (W × H × D) | 15 × 73 × 58 mm |
| Khối lượng | 28 g |
| Nhiệt độ hoạt động | Lắp ngang: -30 °C đến 60 °CLắp đứng: -30 °C đến 50 °C |
| Kiểu lắp đặt | Tương thích với BaseUnit Type A0 |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, UL, KC, RCM, EAC, ABS, BV, DNV, LR, RINA, RMRS, CCS |
| Trạng thái sản phẩm | Active Product |
