🔰 Tổng quan

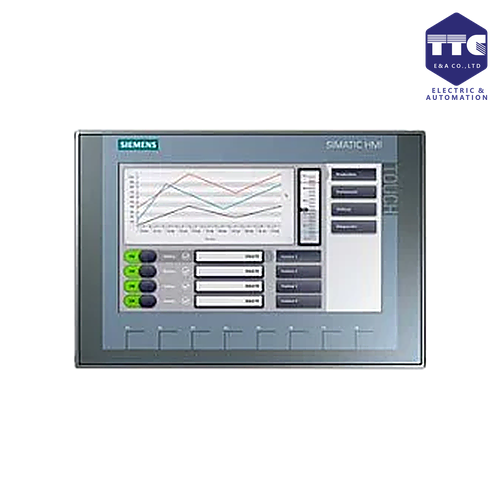

Siemens 6AV2123-2JB03-0AX0 là màn hình HMI SIMATIC KTP700 Basic PN thuộc dòng SIMATIC HMI Basic Panels, được thiết kế để vận hành và giám sát các hệ thống máy móc, dây chuyền tự động hóa công nghiệp.

Thiết bị sở hữu màn hình cảm ứng 7 inch, kết hợp các phím chức năng vật lý và giao tiếp PROFINET, phù hợp với các hệ thống sử dụng SIMATIC S7-1200, S7-1500 và các thiết bị tự động hóa hỗ trợ PROFINET.

🖥️ Chức năng chính

6AV2123-2JB03-0AX0 có nhiệm vụ:

• Hiển thị trạng thái hoạt động của máy.
• Điều khiển và giám sát quá trình sản xuất.
• Hiển thị cảnh báo và thông báo lỗi.
• Nhập và thay đổi các thông số vận hành.
• Hiển thị dữ liệu từ PLC.
• Cho phép người vận hành tương tác trực tiếp với hệ thống.

Màn hình

• Kích thước: 7 inch
• Loại: TFT màu
• Độ phân giải: 800 × 480 pixel
• Giao diện: Touchscreen
• Có các phím chức năng vật lý.

🔌 Giao tiếp PROFINET

Một trong những ưu điểm nổi bật của KTP700 Basic PN là khả năng giao tiếp thông qua PROFINET.

Thiết bị có thể trao đổi dữ liệu với PLC và các thiết bị Ethernet công nghiệp.

Mô hình kết nối

PLC S7-1200 / S7-1500 → PROFINET → KTP700 Basic PN

Có thể sử dụng HMI để:

• Start/Stop máy.
• Điều chỉnh tốc độ.
• Nhập thông số.
• Hiển thị trạng thái I/O.
• Hiển thị cảnh báo.
• Theo dõi quá trình sản xuất.

⚙️ Thiết kế & vận hành

KTP700 Basic PN có thiết kế nhỏ gọn, phù hợp lắp đặt trực tiếp trên mặt tủ điện hoặc bảng điều khiển máy.

Đặc điểm nổi bật

• Màn hình 7 inch.
• Cảm ứng điện trở.
• 8 phím chức năng.
• Giao tiếp PROFINET.
• Thiết kế dành cho môi trường công nghiệp.
• Có thể lắp đặt trên cửa tủ điện.
• Giao diện vận hành trực quan.

Sự kết hợp giữa màn hình cảm ứng và phím vật lý giúp người vận hành thao tác thuận tiện trong nhiều tình huống.

💻 Cấu hình & lập trình

6AV2123-2JB03-0AX0 được cấu hình bằng TIA Portal / WinCC Basic phù hợp với dòng Basic Panels.

Có thể thiết kế:

• Màn hình điều khiển.
• Nút nhấn Start/Stop.
• Hiển thị trạng thái máy.
• Alarm.
• Trend.
• Thanh nhập giá trị.
• Hiển thị thông số.
• Màn hình cài đặt.
• User Management tùy cấu hình.

HMI có thể trao đổi dữ liệu với PLC thông qua tag và vùng dữ liệu được cấu hình trong TIA Portal.

🧩 Khả năng kết nối

KTP700 Basic PN phù hợp với các hệ thống sử dụng PROFINET.

Có thể kết nối với:

• SIMATIC S7-1200
• SIMATIC S7-1500
• ET 200SP
• SINAMICS
• Các thiết bị PROFINET tương thích.

Đặc biệt, KTP700 Basic PN thường được lựa chọn cho các hệ thống S7-1200 nhờ khả năng tích hợp thuận tiện với TIA Portal.

📊 Giao diện vận hành

Màn hình 7 inch cung cấp không gian đủ lớn để hiển thị nhiều thông tin trên cùng một giao diện.

Có thể thiết kế:

Màn hình tổng quan

Hiển thị:

• Trạng thái máy.
• Tốc độ.
• Sản lượng.
• Trạng thái động cơ.

Màn hình điều khiển

Cho phép:

• Start/Stop.
• Reset lỗi.
• Điều chỉnh thông số.
• Điều khiển thiết bị.

Màn hình cảnh báo

Hiển thị:

• Lỗi cảm biến.
• Lỗi động cơ.
• Lỗi biến tần.
• Cảnh báo quá trình.

🏭 Ứng dụng thực tế

Siemens 6AV2123-2JB03-0AX0 thường được sử dụng trong:

• Máy đóng gói.
• Máy chiết rót.
• Máy dán nhãn.
• Máy lắp ráp.
• Dây chuyền băng tải.
• Hệ thống bơm.
• Hệ thống xử lý nước.
• Máy gia công.
• Hệ thống HVAC.
• Dây chuyền sản xuất tự động.
• Tủ điều khiển máy công nghiệp.
