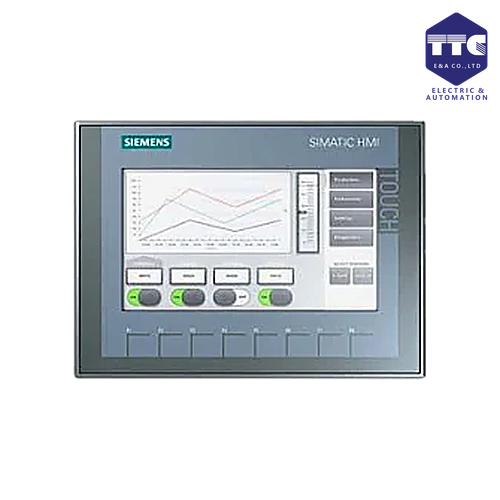

6AV2123-2GB03-0AX0 | MÀN HÌNH HMI KTP700 BASIC
SIMATIC HMI, KTP700 Basic, Basic Panel, Key/touch operation, 7″ TFT display, 65536 colors, PROFINET interface, configurable from WinCC Basic V13/ STEP 7 Basic V13, contains open-source software, which is provided free of charge see enclosed CD
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6AV2123-2GB03-0AX0 | MÀN HÌNH HMI KTP700 BASIC
🔰 Tổng quan
Siemens 6AV2123-2GB03-0AX0 là màn hình HMI SIMATIC KTP700 Basic thuộc dòng SIMATIC HMI Basic Panels, được thiết kế để giám sát và điều khiển máy móc, dây chuyền sản xuất và các hệ thống tự động hóa công nghiệp.
Thiết bị sở hữu màn hình 7 inch, giao diện cảm ứng kết hợp phím chức năng, hỗ trợ hiển thị dữ liệu quá trình, cảnh báo, trạng thái thiết bị và thao tác điều khiển trực tiếp. KTP700 Basic đặc biệt phù hợp với các hệ thống SIMATIC S7-1200 và được cấu hình bằng TIA Portal.
🖥️ Chức năng chính
6AV2123-2GB03-0AX0 có nhiệm vụ:
- Hiển thị trạng thái máy và quá trình sản xuất.
- Điều khiển các thiết bị thông qua giao diện HMI.
- Hiển thị giá trị thực tế, thông số và trạng thái I/O.
- Hiển thị cảnh báo và thông báo lỗi.
- Nhập dữ liệu và thay đổi thông số vận hành.
- Kết nối với PLC thông qua PROFINET / Industrial Ethernet.
Giao diện vận hành
- Màn hình cảm ứng.
- Phím chức năng vật lý.
- Giao diện đồ họa trực quan.
- Hỗ trợ nhiều đối tượng hiển thị và điều khiển.
⚙️ Thiết kế & vận hành
KTP700 Basic được thiết kế cho việc vận hành máy móc và hệ thống tự động hóa tại hiện trường.
Đặc điểm nổi bật
- Màn hình 7 inch.
- Màn hình cảm ứng điện trở.
- Độ phân giải 800 × 480 pixel.
- 8 phím chức năng tích hợp.
- Thiết kế nhỏ gọn.
- Mặt trước phù hợp lắp đặt trên tủ điện hoặc bảng điều khiển.
- Có khả năng hiển thị cảnh báo và chẩn đoán.
- Cấu hình bằng TIA Portal.
🌐 Khả năng kết nối
Thiết bị được trang bị giao diện PROFINET / Industrial Ethernet, cho phép kết nối trực tiếp với PLC và các thiết bị Ethernet công nghiệp.
Có thể kết nối với:
- SIMATIC S7-1200
- SIMATIC S7-1500
- ET 200SP
- SINAMICS
- Thiết bị PROFINET
- Industrial Ethernet
- SCADA/hệ thống điều khiển phù hợp
Giao tiếp
- 1 × PROFINET / Ethernet
- RJ45
- Hỗ trợ truyền thông Ethernet công nghiệp.
💾 Cấu hình & lập trình
KTP700 Basic được cấu hình bằng phần mềm TIA Portal / WinCC Basic.
Có thể thiết lập:
- Màn hình vận hành.
- Nút nhấn.
- Công tắc.
- Hiển thị giá trị.
- Thanh đồ thị.
- Trend.
- Alarm.
- Recipe.
- User Management.
- PLC Tags.
- Communication với PLC.
Giao diện HMI có thể được thiết kế theo yêu cầu của từng máy hoặc dây chuyền.
🚨 Hiển thị cảnh báo & giám sát
KTP700 Basic hỗ trợ nhiều chức năng phục vụ vận hành và giám sát:
- Hiển thị cảnh báo.
- Hiển thị lỗi máy.
- Hiển thị trạng thái thiết bị.
- Hiển thị giá trị analog.
- Hiển thị trend.
- Nhập thông số vận hành.
- Xác nhận cảnh báo.
- Theo dõi trạng thái PLC.
Nhờ đó người vận hành có thể nhanh chóng phát hiện và xử lý các vấn đề trong quá trình sản xuất.
🏭 Ứng dụng thực tế
Siemens 6AV2123-2GB03-0AX0 phù hợp với:
- Máy đóng gói.
- Máy chiết rót.
- Máy dán nhãn.
- Dây chuyền băng tải.
- Máy lắp ráp.
- Hệ thống bơm.
- Hệ thống HVAC.
- Máy gia công.
- Dây chuyền sản xuất tự động.
- Tủ điều khiển máy móc.
- Hệ thống tự động hóa nhà máy.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6AV2123-2GB03-0AX0 |
| Tên sản phẩm | SIMATIC HMI KTP700 Basic |
| Dòng sản phẩm | SIMATIC HMI Basic Panel |
| Hãng | Siemens |
| Loại thiết bị | Basic Panel, vận hành Key/Touch |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 19.2 – 28.8 V DC |
| Màn hình | TFT widescreen 7 inch, 65.536 màu, độ phân giải 800 × 480 pixel |
| Công nghệ cảm ứng | Analog-resistive |
| Phím chức năng | Có, kết hợp phím bấm + cảm ứng |
| Đồng hồ thời gian thực (RTC) | Có, hardware clock, backup khoảng 6 tuần |
| Bộ nhớ người dùng | 10 MB |
| Giao tiếp Ethernet | 1 × Industrial Ethernet – PROFINET, EtherNet/IP |
| USB | 1 × USB, hỗ trợ bộ nhớ USB tối đa 16 GB |
| Giao thức hỗ trợ | TCP/IP, DHCP, DCP, LLDP, Modbus TCP/IP |
| Web Server | Có |
| Công suất tiêu thụ điển hình | 5.5 W |

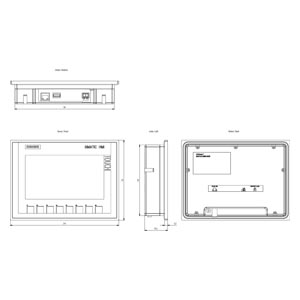

| Kích thước (W × H × D) | 214 × 158 × 39 mm |
| Khối lượng | 780 g |
| Nhiệt độ hoạt động | 0°C đến +50°C |
| Nhiệt độ lưu kho | -20°C đến +60°C |
| Lắp đặt | Lắp dọc (Vertical), góc nghiêng tối đa 35° |
| Chứng nhận | CE, cULus, KC, RCM, EAC, China RoHS, UL, EPD Type II/III, GL, ABS, BV, DNV, LRS, NK |
| Trạng thái sản phẩm | Active Product |
