🔰 Tổng quan

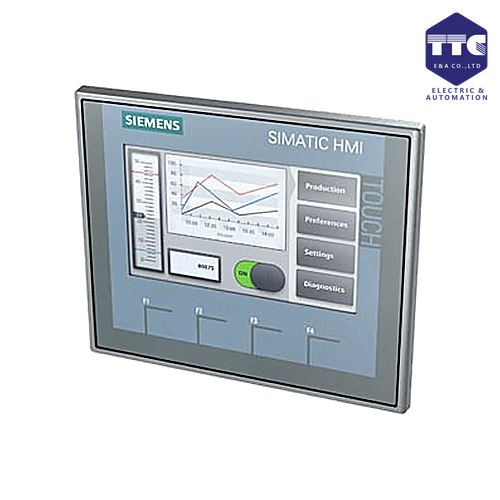

Siemens 6AV2123-2DB03-0AX0 là màn hình HMI SIMATIC HMI KTP400 Basic PN thuộc dòng SIMATIC HMI Basic Panels, được sử dụng để giám sát, vận hành và điều khiển máy móc, dây chuyền sản xuất thông qua giao diện màn hình cảm ứng.

Thiết bị phù hợp với các hệ thống sử dụng SIMATIC S7-1200, S7-1500 và các thiết bị tự động hóa giao tiếp qua PROFINET.

🖥️ Chức năng chính

6AV2123-2DB03-0AX0 có nhiệm vụ:

• Hiển thị trạng thái hoạt động của máy.
• Hiển thị các giá trị từ PLC và cảm biến.
• Cho phép người vận hành điều khiển thiết bị.
• Hiển thị cảnh báo và thông báo lỗi.
• Hiển thị các thông số quá trình.
• Cho phép thiết lập giá trị điều khiển trực tiếp trên màn hình.

Đặc điểm

• Dòng: SIMATIC HMI Basic Panels.
• Model: KTP400 Basic PN.
• Loại: HMI cảm ứng.
• Kích thước: 4.3 inch.
• Giao tiếp: PROFINET / Ethernet.
• Màn hình: TFT màu.
• Chức năng: Hiển thị và điều khiển máy.

🔌 Giao tiếp PROFINET

KTP400 Basic PN được trang bị giao diện PROFINET để kết nối với PLC và các thiết bị tự động hóa.

Mô hình kết nối

PLC S7-1200 → PROFINET → KTP400 Basic PN

HMI có thể trao đổi dữ liệu với PLC để:

• Đọc trạng thái máy.
• Đọc dữ liệu cảm biến.
• Gửi lệnh điều khiển.
• Thay đổi giá trị đặt.
• Hiển thị cảnh báo.
• Giám sát quá trình sản xuất.

🖐️ Màn hình & vận hành

Màn hình 4.3 inch phù hợp với các máy móc có không gian lắp đặt hạn chế.

Người vận hành có thể thao tác trực tiếp trên màn hình cảm ứng để:

• Start/Stop máy.
• Điều chỉnh tốc độ.
• Thiết lập thời gian.
• Thay đổi thông số.
• Xem trạng thái I/O.
• Xem cảnh báo.
• Kiểm tra tình trạng thiết bị.

Ví dụ giao diện

Màn hình chính → Điều khiển máy → Thông số → Cảnh báo → Chẩn đoán

⚙️ Thiết kế & vận hành

KTP400 Basic PN được thiết kế dành cho các ứng dụng HMI cơ bản trong công nghiệp.

Đặc điểm nổi bật

• Màn hình màu.
• Điều khiển bằng cảm ứng.
• Thiết kế nhỏ gọn.
• Giao tiếp PROFINET.
• Có thể lắp trực tiếp trên mặt tủ điện.
• Phù hợp với các máy có ít đến vừa số lượng thông số cần giám sát.
• Tích hợp với hệ thống Siemens thông qua TIA Portal.

💻 Cấu hình & lập trình

HMI được cấu hình trong môi trường TIA Portal.

Có thể thiết kế:

• Màn hình điều khiển.
• Màn hình giám sát.
• Nút nhấn Start/Stop.
• Thanh hiển thị giá trị.
• Đồng hồ đo.
• Biểu đồ.
• Danh sách cảnh báo.
• Trường nhập dữ liệu.
• Màn hình chẩn đoán.

Ví dụ

HMI KTP400 → PROFINET → CPU S7-1200

Người vận hành nhập giá trị tốc độ trên HMI → PLC xử lý → điều khiển biến tần → động cơ thay đổi tốc độ.

🚨 Chức năng cảnh báo

HMI có thể hiển thị các cảnh báo do PLC hoặc hệ thống phát sinh.

Ví dụ:

• Động cơ quá tải.
• Mất tín hiệu cảm biến.
• Mức chất lỏng thấp.
• Áp suất cao.
• Lỗi biến tần.
• Lỗi truyền thông.
• Dừng khẩn cấp.

Điều này giúp người vận hành nhanh chóng xác định tình trạng bất thường của máy.

🧩 Khả năng kết hợp

6AV2123-2DB03-0AX0 có thể sử dụng cùng nhiều thiết bị Siemens có giao tiếp PROFINET.

Thiết bị thường kết hợp

• SIMATIC S7-1200
• SIMATIC S7-1500
• ET 200SP.
• SINAMICS.
• SCALANCE.
• Các thiết bị PROFINET tương thích.

Đặc biệt, KTP400 Basic PN thường được sử dụng cùng S7-1200 trong các máy tự động hóa nhỏ và vừa.

🏭 Ứng dụng thực tế

Siemens 6AV2123-2DB03-0AX0 thường được sử dụng trong:

• Máy đóng gói.
• Máy lắp ráp.
• Băng tải.
• Máy gia công.
• Hệ thống bơm.
• Hệ thống HVAC.
• Máy sản xuất thực phẩm.
• Máy xử lý nước.
• Dây chuyền sản xuất.
• Tủ điều khiển PLC.
