🔰 Tổng quan

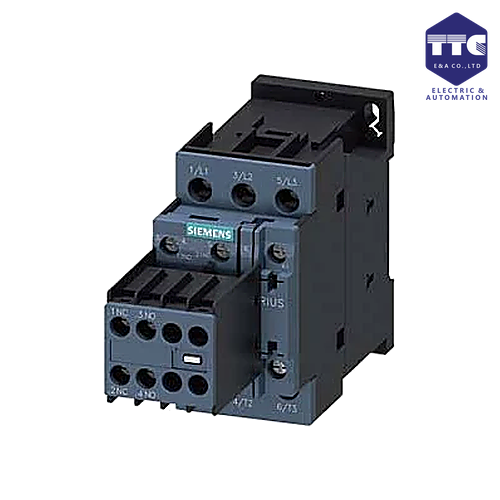

Siemens 3RT2026-1AP04 là khởi động từ (Contactor) SIRIUS thuộc dòng SIRIUS 3RT20, được sử dụng để đóng cắt và điều khiển động cơ điện 3 pha trong các hệ thống tự động hóa công nghiệp.

Thiết bị phù hợp cho các ứng dụng điều khiển động cơ như bơm, quạt, băng tải, máy nén, máy gia công và dây chuyền sản xuất. Contactor có thể kết hợp với rơ le quá tải và các thiết bị bảo vệ để tạo thành bộ khởi động động cơ hoàn chỉnh.

⚡ Chức năng chính

3RT2026-1AP04 có nhiệm vụ:

• Đóng/cắt nguồn điện cho động cơ.
• Điều khiển động cơ ON/OFF.
• Nhận tín hiệu điều khiển từ PLC hoặc mạch điều khiển.
• Đóng/cắt tải điện công nghiệp.
• Kết hợp với rơ le quá tải để bảo vệ động cơ.
• Hỗ trợ các mạch khởi động trực tiếp.

Đặc điểm

• Loại: Contactor / Khởi động từ.
• Dòng: SIRIUS 3RT20.
• Số cực chính: 3 cực.
• Ứng dụng: Điều khiển động cơ AC.

🔌 Nguyên lý hoạt động

Khi cấp điện vào cuộn hút, contactor tác động và đóng các tiếp điểm chính, cho phép nguồn 3 pha cấp đến động cơ.

Mạch cơ bản

Nguồn 3 pha → 3RT2026 → Rơ le quá tải → Động cơ

Khi tín hiệu điều khiển bị ngắt, cuộn hút mất điện, contactor nhả và ngắt nguồn cấp cho động cơ.

⚙️ Thiết kế & vận hành

3RT2026-1AP04 thuộc nhóm contactor SIRIUS 3RT20, được thiết kế để sử dụng trong các hệ thống đóng cắt động cơ công nghiệp.

Đặc điểm nổi bật

• Thiết kế 3 cực chính.
• Kết cấu chắc chắn.
• Khả năng đóng/cắt động cơ thường xuyên.
• Thiết kế phù hợp lắp đặt trong tủ điện.
• Có thể kết hợp với phụ kiện SIRIUS.
• Có thể điều khiển từ PLC hoặc mạch điều khiển.

🔧 Khả năng kết hợp bảo vệ động cơ

Contactor thực hiện chức năng đóng/cắt, không thay thế thiết bị bảo vệ quá tải hoặc ngắn mạch.

Một mạch khởi động động cơ điển hình:

MCCB/MCB → Contactor 3RT2026 → Rơ le quá tải → Động cơ

Trong đó:

• MCB/MCCB: Bảo vệ ngắn mạch.
• 3RT2026: Đóng/cắt động cơ.
• Rơ le quá tải: Bảo vệ động cơ khi quá tải.
• Động cơ: Tải được điều khiển.

Việc lựa chọn rơ le quá tải cần dựa trên dòng định mức thực tế của động cơ.

🧠 Điều khiển bằng PLC

3RT2026-1AP04 có thể tích hợp vào hệ thống điều khiển tự động.

Ví dụ:

PLC → Mạch điều khiển → Cuộn hút 3RT2026 → Động cơ

PLC có thể điều khiển contactor theo:

• Nút Start/Stop.
• HMI.
• Cảm biến.
• Timer.
• Điều kiện liên động.
• Chương trình điều khiển tự động.

Nhờ đó, contactor đóng vai trò là thiết bị đóng/cắt công suất giữa hệ thống điều khiển và động cơ.

🔄 Ứng dụng trong điều khiển động cơ

Khởi động trực tiếp DOL

START → Contactor đóng → Động cơ chạy

STOP → Contactor nhả → Động cơ dừng

Các ứng dụng phổ biến

Có thể sử dụng trong:

• Hệ thống bơm.
• Quạt công nghiệp.
• Băng tải.
• Máy nén.
• Máy đóng gói.
• Máy gia công.
• Hệ thống HVAC.
• Dây chuyền sản xuất.

🏭 Ứng dụng thực tế

Siemens 3RT2026-1AP04 thường được sử dụng trong:

• Tủ điều khiển động cơ.
• Máy móc công nghiệp.
• Dây chuyền sản xuất.
• Hệ thống bơm.
• Hệ thống quạt.
• Băng tải.
• Máy nén.
• Hệ thống HVAC.
• Nhà máy tự động hóa.
