🔰 Tổng quan

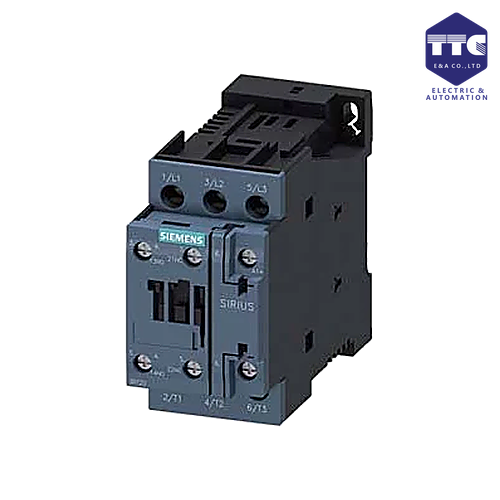

Siemens 3RT2024-1BB40 là khởi động từ (Contactor) SIRIUS thuộc dòng SIRIUS 3RT20, được sử dụng để đóng cắt và điều khiển động cơ điện trong các hệ thống tự động hóa công nghiệp.

Thiết bị được thiết kế cho các ứng dụng đóng cắt động cơ 3 pha, phù hợp với tủ điện điều khiển, máy móc công nghiệp và dây chuyền sản xuất. Contactor có thể kết hợp với rơ le quá tải để tạo thành bộ khởi động động cơ hoàn chỉnh.

⚡ Chức năng chính

3RT2024-1BB40 có nhiệm vụ:

• Đóng/cắt nguồn cấp cho động cơ.
• Điều khiển động cơ ON/OFF.
• Nhận tín hiệu điều khiển từ PLC hoặc mạch điều khiển.
• Đóng/cắt tải điện công nghiệp.
• Kết hợp với rơ le quá tải để bảo vệ động cơ.

Tiếp điểm

• Loại: Contactor 3 cực.
• Dòng sản phẩm: SIRIUS 3RT20.
• Cuộn hút: 24 V DC.
• Tiếp điểm phụ: 1NO + 1NC.

🔌 Nguyên lý hoạt động

Khi cấp điện 24 V DC vào cuộn hút, contactor tác động và đóng các tiếp điểm chính, cho phép nguồn 3 pha đi đến động cơ.

Mạch cơ bản

Nguồn 3 pha → 3RT2024 → Rơ le quá tải → Động cơ

Khi tín hiệu điều khiển bị ngắt, cuộn hút mất điện, contactor nhả và ngắt nguồn động cơ.

⚙️ Thiết kế & vận hành

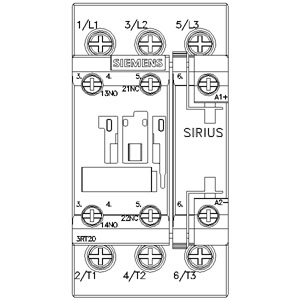

Contactor 3RT2024-1BB40 thuộc dòng SIRIUS 3RT20, được thiết kế chuyên dụng cho các ứng dụng điều khiển động cơ.

Đặc điểm nổi bật

• Thiết kế 3 cực chính.
• Cuộn hút 24 V DC.
• Có tiếp điểm phụ tích hợp.
• Kết cấu nhỏ gọn.
• Phù hợp lắp đặt trong tủ điện.
• Có thể đóng/cắt động cơ thường xuyên.
• Có thể kết hợp với các phụ kiện SIRIUS.

🔧 Khả năng kết hợp bảo vệ động cơ

Contactor thực hiện chức năng đóng/cắt, không phải thiết bị bảo vệ quá tải độc lập.

Một mạch khởi động động cơ thông thường:

MCB/MCCB → Contactor → Rơ le quá tải → Động cơ

Trong đó:

• MCB/MCCB: Bảo vệ ngắn mạch.
• 3RT2024: Đóng/cắt động cơ.
• Rơ le quá tải: Bảo vệ quá tải.
• Động cơ: Tải được điều khiển.

Việc lựa chọn rơ le quá tải cần dựa trên dòng định mức của động cơ.

🧠 Điều khiển bằng PLC

3RT2024-1BB40 có thể dễ dàng tích hợp vào hệ thống điều khiển tự động.

Ví dụ:

PLC → Tín hiệu 24 V DC → Cuộn hút 3RT2024 → Động cơ

PLC có thể điều khiển contactor dựa trên:

• Nút Start/Stop.
• Cảm biến.
• Timer.
• Điều kiện liên động.
• Chương trình tự động.
• Tín hiệu từ HMI.

Nhờ đó contactor có thể trở thành phần tử đóng/cắt công suất trong hệ thống PLC.

🔄 Ứng dụng trong điều khiển động cơ

Khởi động trực tiếp DOL

START → Contactor đóng → Động cơ chạy

STOP → Contactor nhả → Động cơ dừng

Điều khiển tự động

Có thể sử dụng contactor để điều khiển:

• Bơm.
• Quạt.
• Băng tải.
• Máy nén.
• Động cơ máy móc.
• Hệ thống HVAC.

🏭 Ứng dụng thực tế

Siemens 3RT2024-1BB40 thường được sử dụng trong:

• Tủ điều khiển động cơ.
• Máy bơm.
• Quạt công nghiệp.
• Băng tải.
• Máy nén.
• Máy đóng gói.
• Máy gia công.
• Hệ thống HVAC.
• Dây chuyền sản xuất.
• Nhà máy tự động hóa.
