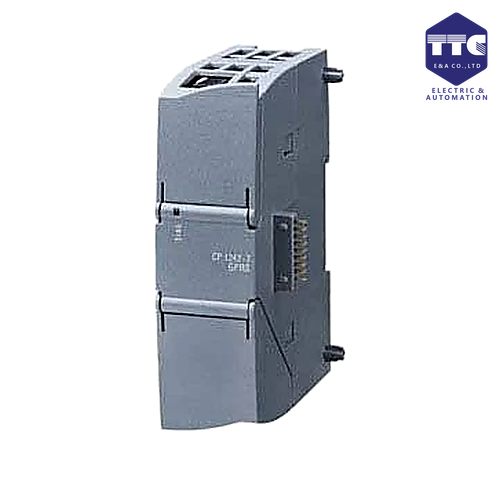

6GK7243-1BX30-0XE0 | CP 1243-1 S7-1200
COMMUNICATIONS PROCESSOR CP 1243-1 FOR CONNECTING SIMATIC S7-1200 TO TELECONTROL SERVER BASIC VIA ETHERNET ALSO SUITED FOR SAFE COMMUNICATION WITH NETWORK WITH FIREWALL AND VPN
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6GK7243-1BX30-0XE0 | CP 1243-1 S7-1200
🔰 Tổng quan
Siemens 6GK7243-1BX30-0XE0 (SIMATIC CP 1243-1) là bộ xử lý truyền thông (Communication Processor - CP) thuộc dòng SIMATIC S7-1200, được thiết kế để mở rộng khả năng kết nối mạng và bảo mật cho hệ thống PLC. Thiết bị hỗ trợ Industrial Ethernet, VPN, IPsec, Firewall, SNMP, cùng nhiều giao thức truyền thông công nghiệp, giúp PLC S7-1200 kết nối an toàn với hệ thống SCADA, HMI, MES, nền tảng IoT và các mạng doanh nghiệp.
CP 1243-1 là giải pháp lý tưởng cho các ứng dụng Industry 4.0, giám sát từ xa (Remote Access), thu thập dữ liệu sản xuất và truyền thông bảo mật trong nhà máy thông minh.
⚙️ Thiết kế & vận hành
CP 1243-1 được thiết kế đồng bộ với PLC SIMATIC S7-1200, lắp đặt trực tiếp bên phải CPU thông qua bus mở rộng.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chắc chắn
- Lắp đặt trên thanh DIN Rail
- Gắn trực tiếp vào PLC S7-1200
- Đèn LED hiển thị trạng thái nguồn, truyền thông và chẩn đoán
- Hoạt động ổn định trong môi trường công nghiệp
- Dễ dàng mở rộng và bảo trì
Thiết kế mô-đun giúp việc nâng cấp hệ thống truyền thông diễn ra nhanh chóng mà không ảnh hưởng đến hoạt động của PLC.
🌐 Kết nối & truyền thông
CP 1243-1 cung cấp khả năng truyền thông Ethernet tốc độ cao và hỗ trợ nhiều giao thức công nghiệp.
Giao diện truyền thông
- 1 cổng Industrial Ethernet RJ45 (10/100 Mbps)
Giao thức hỗ trợ
- TCP/IP
- UDP
- ISO-on-TCP
- S7 Communication
- Open User Communication (OUC)
- SNMP
- HTTP/HTTPS
- MQTT (tùy phiên bản firmware và cấu hình)
- OPC UA (tùy cấu hình hệ thống)
Thiết bị giúp PLC dễ dàng kết nối với các hệ thống điều khiển và giám sát hiện đại.
🔐 Bảo mật công nghiệp (Industrial Security)
Một trong những ưu điểm nổi bật của CP 1243-1 là khả năng bảo mật mạng.
Chức năng bảo mật
- VPN Client / VPN Server
- Mã hóa IPsec
- Firewall tích hợp
- NAT (Network Address Translation)
- Quản lý chứng chỉ số (Certificates)
- Kiểm soát truy cập theo địa chỉ IP
- Bảo vệ hệ thống trước các truy cập trái phép
Các tính năng này giúp tăng cường an toàn cho hệ thống tự động hóa trong môi trường kết nối Internet và mạng doanh nghiệp.
🚀 Hiệu năng & độ tin cậy
CP 1243-1 được tối ưu hóa để đảm bảo truyền dữ liệu ổn định và liên tục.
Ưu điểm
- Truyền dữ liệu tốc độ cao
- Độ ổn định cao
- Khả năng chống nhiễu tốt
- Hỗ trợ kết nối đồng thời nhiều thiết bị
- Hoạt động liên tục 24/7
- Tăng cường bảo mật cho hệ thống PLC
Thiết bị phù hợp với các hệ thống yêu cầu truyền dữ liệu ổn định và bảo mật cao.
💻 Cấu hình & lập trình
CP 1243-1 được cấu hình trực tiếp trong TIA Portal.
Hỗ trợ
- Cấu hình địa chỉ IP
- Thiết lập VPN
- Cấu hình Firewall
- Chẩn đoán trực tuyến
- Giám sát trạng thái truyền thông
- Quản lý chứng chỉ bảo mật
Giao diện cấu hình trực quan giúp rút ngắn thời gian triển khai và vận hành.
🏭 Ứng dụng thực tế
Siemens 6GK7243-1BX30-0XE0 được ứng dụng rộng rãi trong:
- Nhà máy thông minh (Smart Factory)
- Hệ thống SCADA
- Kết nối MES/ERP
- Điều khiển dây chuyền sản xuất
- Trạm xử lý nước
- Hệ thống năng lượng
- Tự động hóa tòa nhà
- Giám sát từ xa qua VPN
- Thu thập dữ liệu sản xuất
- Hệ thống IIoT (Industrial Internet of Things)
Sản phẩm giúp kết nối PLC với hạ tầng CNTT một cách an toàn, đáp ứng yêu cầu chuyển đổi số trong công nghiệp.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6GK7243-1BX30-0XE0 |
| Tên sản phẩm | Communication Processor CP 1243-1 |
| Dòng sản phẩm | CP 1243-1 |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Bộ xử lý truyền thông (Communication Processor) cho SIMATIC S7-1200 |
| Nguồn cấp | 5 V DC (cấp từ Backplane Bus) |
| Điện áp hoạt động | 5 V DC |
| Cổng kết nối | 1 × RJ45 Industrial Ethernet |
| Giao tiếp truyền thông | Industrial Ethernet, DNP3, IEC 60870-5, S7 Communication, MQTT, Web-based Diagnostics, VPN, NTP, Email Client |
| Web Server | Chẩn đoán và cấu hình qua giao diện Web (Web-based Diagnostics) |
| Công suất tiêu thụ | 1.25 W |
| Kích thước (W × H × D) | 30 × 110 × 75 mm |
| Khối lượng | 0.122 kg |
| Nhiệt độ hoạt động | -20°C đến +70°C (lắp ngang); -20°C đến +60°C (lắp dọc) |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Kiểu lắp đặt | Gắn trên thanh DIN Rail 35 mm hoặc gắn tường |
| Chứng nhận | CE Marking, UKCA Marking, cULus, RCM, RoHS, EAC, ATEX, IECEx, CCC (Hazardous Zone), FM, DNV, Lloyd's Register (LRS), EPD |
| Trạng thái sản phẩm | Active Product |
