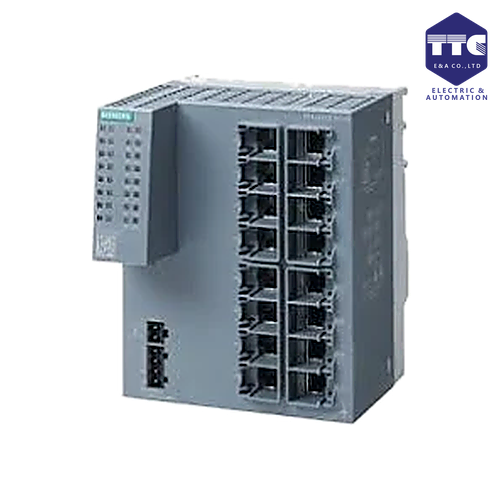

6GK5116-0BA00-2AC2 | SCALANCE XC116
SCALANCE XC116, Unmanaged IE switch, 16x 10/100 Mbit/s RJ45 ports, LED diagnostics, error-signaling contact with set pushbutton, redundant power supply Manual available as a download .
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6GK5116-0BA00-2AC2 | SCALANCE XC116
🔰 Tổng quan
Siemens 6GK5116-0BA00-2AC2 (SCALANCE XC116) là bộ chuyển mạch Ethernet công nghiệp không quản lý (Unmanaged Industrial Ethernet Switch) thuộc dòng SCALANCE XC-100 của Siemens. Thiết bị được trang bị 16 cổng RJ45 10/100 Mbps, cho phép kết nối các PLC, HMI, IPC, biến tần, camera công nghiệp và các thiết bị Ethernet khác trong mạng PROFINET và Industrial Ethernet.
Với thiết kế vỏ kim loại chắc chắn, khả năng lắp DIN Rail hoặc gắn tủ điện và hoạt động ổn định trong môi trường công nghiệp, SCALANCE XC116 là giải pháp phù hợp cho các hệ thống tự động hóa quy mô vừa và lớn.
⚙️ Thiết kế & vận hành
SCALANCE XC116 được thiết kế chuyên dụng cho môi trường công nghiệp.
Đặc điểm nổi bật
- Thiết kế công nghiệp nhỏ gọn.
- Vỏ kim loại chắc chắn, tản nhiệt tự nhiên.
- 16 cổng RJ45 Fast Ethernet.
- Không cần cấu hình (Plug & Play).
- Đèn LED hiển thị trạng thái nguồn và từng cổng mạng.
- Lắp đặt trên thanh DIN Rail hoặc gắn trong tủ điện.
- Khả năng chống nhiễu điện từ (EMC) cao.
🔌 Cổng kết nối
Thiết bị hỗ trợ kết nối Ethernet công nghiệp tốc độ 10/100 Mbps.
Cổng mạng
- 16 × RJ45 10/100 Mbps
- Auto-Negotiation
- Auto MDI/MDI-X
- Full Duplex / Half Duplex
Chuẩn hỗ trợ
- IEEE 802.3
- IEEE 802.3u
- IEEE 802.3x (Flow Control)
- Industrial Ethernet
- PROFINET Conformance Class A
🌐 Khả năng tích hợp
SCALANCE XC116 dễ dàng tích hợp với hệ sinh thái Siemens và thiết bị Ethernet tiêu chuẩn.
Hỗ trợ kết nối
- PLC SIMATIC S7-1200
- PLC SIMATIC S7-1500
- PLC S7-300
- PLC S7-400
- ET 200SP
- ET 200MP
- HMI Siemens
- WinCC
- SCADA
- SINAMICS Drives
- Industrial PC
- Camera công nghiệp
🚀 Hiệu năng & độ tin cậy
Tính năng nổi bật
- Chuyển mạch tốc độ dây (Wire-Speed Switching).
- Độ trễ thấp.
- Plug & Play, không cần cấu hình.
- Hoạt động ổn định 24/7.
- Hỗ trợ truyền thông PROFINET.
- Tuổi thọ cao trong môi trường công nghiệp.
💾 Lắp đặt & bảo trì
Thiết bị không yêu cầu cấu hình phần mềm.
Hỗ trợ
- Lắp DIN Rail.
- Chẩn đoán trạng thái qua LED.
- Bảo trì đơn giản.
- Không cần quản trị mạng.
🏭 Ứng dụng thực tế
Siemens 6GK5116-0BA00-2AC2 được sử dụng trong:
- Dây chuyền sản xuất tự động
- Nhà máy thực phẩm và đồ uống
- Nhà máy xi măng
- Nhà máy hóa chất
- Hệ thống xử lý nước
- Hệ thống năng lượng
- Máy đóng gói
- Băng tải
- Nhà máy thông minh (Smart Factory)
- Các ứng dụng OEM
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6GK5116-0BA00-2AC2 |
| Tên sản phẩm | SCALANCE XC116 |
| Dòng sản phẩm | SCALANCE XC |
| Hãng | Siemens |
| Loại thiết bị | Switch Ethernet công nghiệp không quản lý (Unmanaged Industrial Ethernet Switch) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 9.6 – 31.2 V DC |
| Tần số | Không áp dụng |
| Số cổng RJ45 | 16 cổng RJ45 10/100 Mbit/s |
| Cổng quang | Không có |
| Giao tiếp | 16 × RJ45 10/100 Mbps; hỗ trợ Class of Service (CoS), PROFINET Conformance Class A, Parallel Redundancy Protocol (PRP) |
| Quản lý mạng | Không có (Unmanaged) |
| Web server | Không có |
| Power reserve | Không áp dụng |

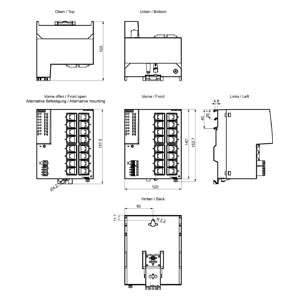

| Kích thước (W × H × D) | 120 × 147 × 125 mm |
| Khối lượng | 0.775 kg |
| Nhiệt độ hoạt động | -40°C đến +70°C |
| Nhiệt độ lưu kho | -40°C đến +85°C |
| Độ ẩm tương đối | Tối đa 95% (không ngưng tụ) |
| Chuẩn bảo vệ | IP20 |
| Lắp đặt | Gắn trên thanh ray DIN 35 mm, gắn tường hoặc thanh ray S7-300/S7-1500 |
| Chứng nhận | CE, cULus, KC, RCM, ATEX, UKEX, IECEx, FM, CCC-Ex, RoHS, EPD, PROFINET, EAC, RINA |
| Trạng thái sản phẩm | Active Product |
