🔰 Tổng quan

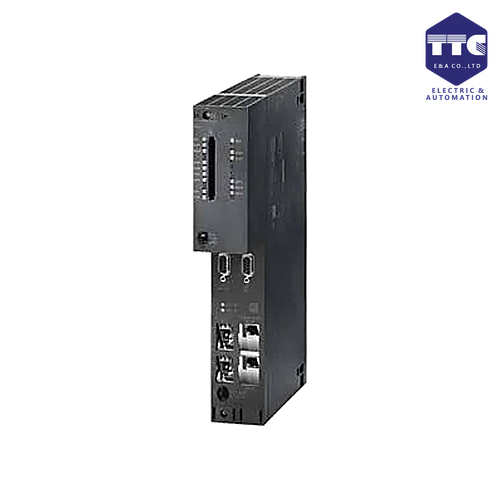

Siemens 6ES7414-5HM06-0AB0 là CPU 414-5H thuộc dòng SIMATIC S7-400H, được thiết kế cho các hệ thống tự động hóa có yêu cầu cao về tính sẵn sàng và độ tin cậy.

Đây là CPU dạng High Availability (H), thường được sử dụng trong các hệ thống điều khiển quan trọng như nhà máy điện, xử lý nước, hóa chất, dầu khí, sản xuất liên tục và các dây chuyền công nghiệp lớn.

CPU hỗ trợ cấu hình dự phòng (redundancy), cho phép hệ thống tiếp tục vận hành khi một CPU hoặc một thành phần trong hệ thống gặp sự cố.

🧠 Chức năng chính

6ES7414-5HM06-0AB0 có nhiệm vụ:

• Thực hiện chương trình điều khiển PLC.
• Xử lý tín hiệu Digital và Analog.
• Điều khiển các module I/O.
• Quản lý hệ thống tự động hóa S7-400H.
• Hỗ trợ cấu hình CPU dự phòng.
• Giao tiếp với các thiết bị và hệ thống điều khiển khác.

CPU

• Dòng: SIMATIC S7-400H.
• Model: CPU 414-5H.
• Loại: CPU High Availability.
• Bộ nhớ làm việc: khoảng 4 MB.
• Giao tiếp: hỗ trợ các giao diện truyền thông phù hợp thông qua hệ thống/module mở rộng.

🔄 Công nghệ dự phòng S7-400H

Điểm nổi bật của CPU 414-5H là khả năng hoạt động trong hệ thống High Availability.

Thông thường hệ thống sử dụng hai CPU hoạt động theo cấu hình dự phòng:

CPU A ↔ CPU B

Trong điều kiện bình thường, hai CPU phối hợp và đồng bộ dữ liệu. Nếu một CPU gặp sự cố, CPU còn lại có thể tiếp tục điều khiển hệ thống, giúp giảm thời gian dừng máy.

Mô hình

CPU 414-5H A
↕ Đồng bộ dự phòng
CPU 414-5H B
↓
I/O → Thiết bị hiện trường

Đây là ưu điểm quan trọng của S7-400H so với PLC thông thường.

⚙️ Thiết kế & vận hành

CPU 414-5H được thiết kế cho các hệ thống điều khiển quy mô lớn và yêu cầu độ tin cậy cao.

Đặc điểm nổi bật

• CPU hiệu năng cao.
• Hỗ trợ hệ thống High Availability.
• Bộ nhớ làm việc lớn.
• Phù hợp với các chương trình điều khiển phức tạp.
• Hỗ trợ hệ thống I/O phân tán.
• Có khả năng mở rộng bằng các module truyền thông.
• Hỗ trợ chẩn đoán hệ thống.
• Phù hợp hoạt động liên tục trong môi trường công nghiệp.

💾 Bộ nhớ & xử lý chương trình

CPU có khoảng 4 MB bộ nhớ làm việc, được sử dụng để lưu trữ và xử lý chương trình điều khiển cũng như dữ liệu.

CPU có khả năng xử lý:

• Logic Boolean.
• Timer/Counter.
• Xử lý dữ liệu.
• Điều khiển tuần tự.
• Tín hiệu Analog.
• Điều khiển PID.
• Giao tiếp mạng công nghiệp.
• Các thuật toán điều khiển phức tạp.

Dung lượng bộ nhớ lớn giúp CPU phù hợp với những chương trình PLC có quy mô lớn.

🌐 Khả năng truyền thông

CPU 414-5H có thể được sử dụng trong hệ thống tự động hóa kết hợp với các mạng truyền thông công nghiệp thông qua các giao diện/module phù hợp.

Có thể kết nối với:

• ET 200.
• HMI Siemens.
• SCADA.
• Các PLC khác.
• Biến tần.
• Thiết bị PROFIBUS.
• Thiết bị PROFINET thông qua cấu hình/module thích hợp.

Mô hình hệ thống

SCADA / HMI
↓
Mạng công nghiệp
↓
S7-400H CPU 414-5H
↓
I/O phân tán
↓
Cảm biến / Cơ cấu chấp hành

🛠️ Chẩn đoán & bảo trì

S7-400H cung cấp nhiều chức năng chẩn đoán để hỗ trợ kỹ thuật viên vận hành và bảo trì.

Có thể theo dõi:

• Trạng thái CPU.
• Trạng thái module.
• Lỗi I/O.
• Lỗi truyền thông.
• Lỗi nguồn.
• Trạng thái dự phòng.
• Trạng thái đồng bộ giữa hai CPU.

Việc chẩn đoán giúp giảm thời gian xử lý sự cố và tăng độ tin cậy của hệ thống.

💻 Cấu hình & lập trình

CPU 6ES7414-5HM06-0AB0 thuộc thế hệ SIMATIC S7-400, do đó việc cấu hình/lập trình phụ thuộc vào phiên bản phần mềm và cấu hình hệ thống S7-400 cụ thể.

Có thể sử dụng môi trường STEP 7 / SIMATIC Manager cho các hệ thống S7-400 phù hợp.

Các ngôn ngữ lập trình phổ biến:

• LAD
• FBD
• STL
• SCL

🏭 Ứng dụng thực tế

Siemens 6ES7414-5HM06-0AB0 phù hợp với các hệ thống yêu cầu hoạt động liên tục và hạn chế thời gian dừng máy:

• Nhà máy điện.
• Nhà máy hóa chất.
• Nhà máy dầu khí.
• Hệ thống xử lý nước.
• Nhà máy sản xuất liên tục.
• Dây chuyền công nghiệp quy mô lớn.
• Hệ thống điều khiển quá trình.
• Hệ thống SCADA.
• Các ứng dụng yêu cầu High Availability.
