🔰 Tổng quan

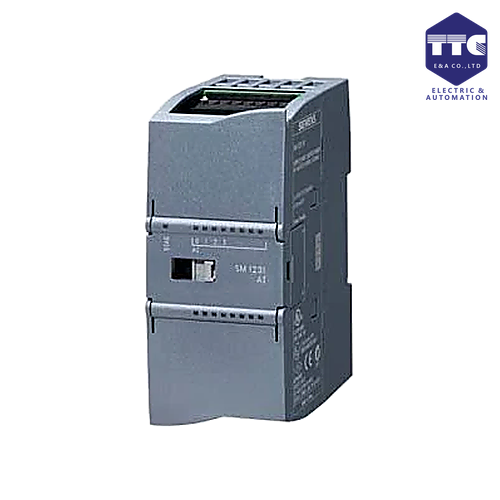

Siemens 6ES7231-5QF32-0XB0 là module tín hiệu Analog Input SM 1231 thuộc dòng SIMATIC S7-1200, được sử dụng để mở rộng ngõ vào Analog cho PLC S7-1200.

Module cho phép PLC tiếp nhận các tín hiệu analog từ cảm biến và thiết bị đo lường trong hệ thống tự động hóa, phù hợp với các ứng dụng đo nhiệt độ, áp suất, lưu lượng, mức, tốc độ và các đại lượng quá trình.

🔌 Chức năng chính

6ES7231-5QF32-0XB0 có nhiệm vụ:

• Mở rộng số lượng ngõ vào Analog cho PLC S7-1200.
• Tiếp nhận tín hiệu từ cảm biến Analog.
• Chuyển đổi tín hiệu Analog thành dữ liệu số để CPU xử lý.
• Giám sát các thông số của quá trình sản xuất.
• Cung cấp dữ liệu cho hệ thống điều khiển và giám sát.

Đặc điểm

• Dòng: SIMATIC S7-1200.
• Model: SM 1231.
• Loại: Analog Input Module.
• Số kênh: 8 ngõ vào Analog.
• Tín hiệu: 0–10 V / ±10 V / 0–20 mA / 4–20 mA tùy cấu hình.

📡 Nguyên lý hoạt động

Cảm biến hoặc thiết bị đo gửi tín hiệu Analog đến module SM 1231.

Module thực hiện chuyển đổi tín hiệu Analog thành dữ liệu số và truyền về CPU S7-1200 để xử lý.

Mô hình

Cảm biến → 6ES7231-5QF32-0XB0 → CPU S7-1200 → HMI/SCADA

Ví dụ:

Cảm biến áp suất 4–20 mA → SM 1231 → PLC → HMI

Giá trị đo được có thể hiển thị trên HMI hoặc sử dụng trong chương trình điều khiển.

📊 Ngõ vào Analog

Module cung cấp 8 kênh Analog Input, phù hợp để kết nối nhiều cảm biến cùng lúc.

Có thể sử dụng với các tín hiệu:

• 0–10 V
• ±10 V
• 0–20 mA
• 4–20 mA

Ứng dụng tín hiệu

Việc lựa chọn loại tín hiệu phải phù hợp với cảm biến và cấu hình của module.

⚙️ Thiết kế & vận hành

Module SM 1231 được lắp mở rộng bên cạnh CPU S7-1200.

Mô hình hệ thống

CPU S7-1200
↓
SM 1231 Analog Input
↓
Cảm biến / Thiết bị đo
↓
Áp suất – Nhiệt độ – Lưu lượng – Mức

Module giúp hệ thống S7-1200 thu thập nhiều tín hiệu analog hơn so với số lượng kênh tích hợp trên CPU.

🔧 Ứng dụng đo lường

Đo áp suất

Cảm biến áp suất 4–20 mA → SM 1231 → PLC

PLC có thể xử lý giá trị áp suất để:

• Hiển thị trên HMI.
• Cảnh báo áp suất cao/thấp.
• Điều khiển bơm.
• Điều khiển van.

Đo lưu lượng

Flow Sensor → 4–20 mA → SM 1231 → PLC

Giá trị lưu lượng được PLC xử lý để phục vụ điều khiển quá trình.

Đo mức

Level Sensor → SM 1231 → PLC → Bơm/Van

PLC có thể điều khiển bơm dựa trên mức chất lỏng thực tế.

💻 Lập trình & cấu hình

6ES7231-5QF32-0XB0 được cấu hình trong TIA Portal.

Có thể sử dụng dữ liệu Analog để thực hiện:

• Giám sát nhiệt độ.
• Giám sát áp suất.
• Đo lưu lượng.
• Đo mức.
• Điều khiển PID.
• Cảnh báo giới hạn.
• Điều khiển bơm và van.
• Hiển thị dữ liệu trên HMI.

Ví dụ:

Cảm biến 4–20 mA → SM 1231 → CPU → Scale giá trị → HMI

PLC có thể chuyển đổi giá trị Analog thành đơn vị kỹ thuật như bar, °C, m³/h, mm...

🧩 Khả năng mở rộng

Module có thể kết hợp với các thành phần khác của hệ thống S7-1200:

• CPU S7-1200.
• SM 1221 Digital Input.
• SM 1222 Digital Output.
• SM 1223 Digital I/O.
• SM 1232 Analog Output.
• Communication Module.
• Các module mở rộng tương thích.

Nhờ đó có thể xây dựng hệ thống điều khiển vừa thu thập dữ liệu vừa điều khiển thiết bị.

🏭 Ứng dụng thực tế

Siemens 6ES7231-5QF32-0XB0 thường được sử dụng trong:

• Hệ thống xử lý nước.
• Trạm bơm.
• Hệ thống HVAC.
• Dây chuyền sản xuất.
• Máy công nghiệp.
• Hệ thống đo áp suất.
• Đo lưu lượng.
• Đo mức chất lỏng.
• Hệ thống điều khiển nhiệt độ.
• Nhà máy tự động hóa.
