🔰 Tổng quan

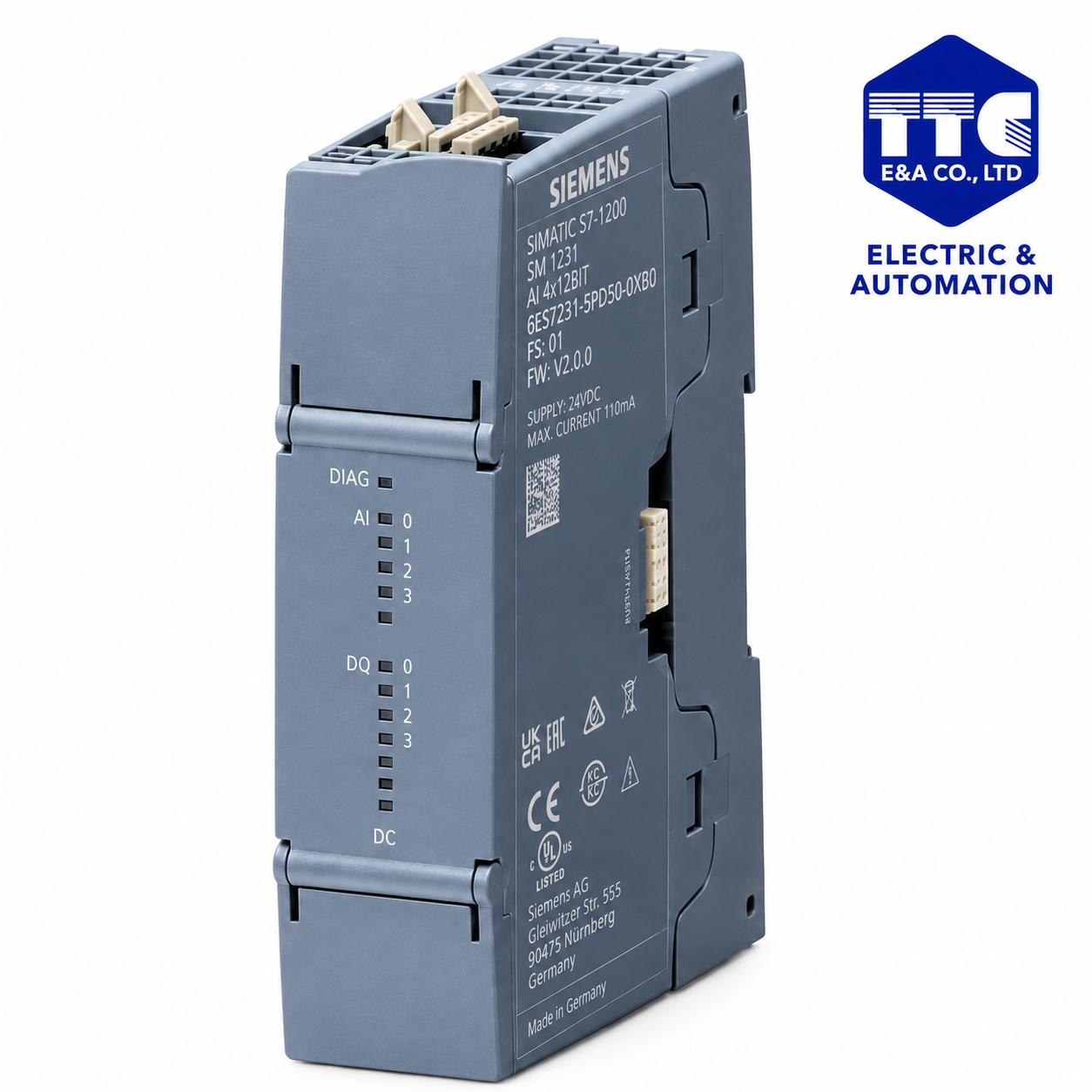

Siemens 6ES7231-5PD50-0XB0 là module SM 1231 Analog Input (AI) thuộc dòng SIMATIC S7-1200 G2, dùng để mở rộng khả năng thu thập và xử lý tín hiệu analog cho CPU S7-1200 G2.

Module phù hợp để kết nối các thiết bị đo lường như cảm biến nhiệt độ, áp suất, lưu lượng, mức và các transmitter công nghiệp vào hệ thống PLC.

⚙️ Chức năng chính

• Module Analog Input – AI
• Thu nhận tín hiệu analog từ thiết bị hiện trường
• Chuyển đổi tín hiệu analog thành dữ liệu số để CPU xử lý
• Phù hợp với các ứng dụng đo lường và điều khiển quá trình
• Mở rộng khả năng analog cho CPU S7-1200 G2
• Cấu hình thông qua TIA Portal

Đặc điểm

• Thuộc SIMATIC S7-1200 G2
• Dòng module SM 1231
• Chuyên dụng cho tín hiệu Analog Input
• Thiết kế nhỏ gọn
• Có thể tích hợp vào hệ thống điều khiển cùng các module S7-1200 G2 khác
• Hỗ trợ chẩn đoán và cấu hình trong TIA Portal

🌐 Kết nối tín hiệu Analog

6ES7231-5PD50-0XB0 được sử dụng để đưa tín hiệu đo từ thiết bị hiện trường về PLC.

Ví dụ:

Cảm biến / Transmitter → Analog Input SM 1231 → CPU S7-1200 G2 → HMI/SCADA

Các ứng dụng đo lường có thể bao gồm:

• 🌡️ Nhiệt độ
• 💧 Áp suất
• 🌊 Lưu lượng
• 📏 Mức
• ⚙️ Vị trí
• 📊 Các đại lượng quá trình khác

🧠 Nguyên lý hoạt động

Module nhận tín hiệu analog từ cảm biến hoặc transmitter, sau đó thực hiện chuyển đổi thành giá trị số.

CPU S7-1200 G2 có thể sử dụng giá trị này để:

• Hiển thị trên HMI
• So sánh với giá trị đặt
• Điều khiển van
• Điều khiển biến tần
• Cảnh báo khi vượt ngưỡng
• Điều khiển nhiệt độ, áp suất, lưu lượng hoặc mức

🔧 Khả năng mở rộng

Module có thể kết hợp với các thành phần trong hệ thống S7-1200 G2, chẳng hạn:

• CPU S7-1200 G2
• Digital Input/Output
• Analog Input/Output
• Communication Module
• HMI SIMATIC
• SINAMICS
• Cảm biến và transmitter công nghiệp

Nhờ module SM 1231, hệ thống có thể mở rộng khả năng thu thập dữ liệu analog mà không cần thay đổi CPU.

💻 Lập trình & cấu hình

6ES7231-5PD50-0XB0 được cấu hình trong Siemens TIA Portal.

Kỹ sư có thể:

• Thêm module vào Hardware Configuration
• Cấu hình kênh Analog Input
• Thiết lập kiểu tín hiệu phù hợp
• Gán địa chỉ I/O
• Đặt tên Tag
• Theo dõi giá trị analog
• Chẩn đoán trạng thái module

Các giá trị analog sau khi được CPU xử lý có thể sử dụng trong chương trình LAD, FBD hoặc SCL.

🖥️ Kết nối HMI

Module không kết nối HMI trực tiếp.

Dữ liệu analog được module đưa về CPU S7-1200 G2, sau đó CPU truyền dữ liệu đến HMI thông qua PROFINET/Ethernet.

Mô hình:

Cảm biến → SM 1231 AI → CPU S7-1200 G2 → PROFINET → HMI

HMI có thể hiển thị:

• Giá trị nhiệt độ
• Áp suất
• Lưu lượng
• Mức
• Cảnh báo
• Biểu đồ quá trình

🏭 Ứng dụng thực tế

6ES7231-5PD50-0XB0 phù hợp với:

• 🏭 Dây chuyền sản xuất
• 🌡️ Hệ thống điều khiển nhiệt độ
• 💧 Hệ thống xử lý nước
• 🚰 Hệ thống bơm
• 🛢️ Hệ thống đo mức bồn
• 📈 Điều khiển áp suất
• 🌊 Đo và điều khiển lưu lượng
• ⚙️ Máy móc công nghiệp
• 🖥️ Hệ thống PLC + HMI/SCADA
• 🏗️ Hệ thống tự động hóa quá trình
