🔰 Tổng quan

Siemens 6ES7231-5PA30-0XB0 là module tín hiệu Analog Input SM 1231 RTD thuộc dòng SIMATIC S7-1200, được sử dụng để đo nhiệt độ và các tín hiệu điện trở (RTD) trong hệ thống tự động hóa công nghiệp.

Module cho phép PLC S7-1200 kết nối trực tiếp với các cảm biến nhiệt độ như Pt100, Pt1000 và các loại cảm biến RTD tương thích, giúp thu thập dữ liệu nhiệt độ chính xác để phục vụ giám sát và điều khiển.

🌡️ Chức năng chính

6ES7231-5PA30-0XB0 có nhiệm vụ:

• Đo tín hiệu từ cảm biến RTD.
• Đo nhiệt độ trong hệ thống.
• Chuyển đổi tín hiệu cảm biến thành dữ liệu số.
• Gửi dữ liệu nhiệt độ về CPU S7-1200.
• Hỗ trợ điều khiển nhiệt độ trong máy móc và dây chuyền sản xuất.

Đặc điểm

• Dòng: SIMATIC S7-1200.
• Model: SM 1231 RTD.
• Loại: Analog Input Module.
• Số kênh: 4 AI RTD.
• Tín hiệu: RTD / điện trở.
• Ứng dụng: Đo nhiệt độ công nghiệp.

🔌 Nguyên lý hoạt động

Cảm biến RTD thay đổi điện trở theo nhiệt độ. Module SM 1231 RTD đo giá trị điện trở này và chuyển đổi thành giá trị nhiệt độ để CPU S7-1200 xử lý.

Mô hình

Cảm biến Pt100/Pt1000 → 6ES7231-5PA30-0XB0 → CPU S7-1200 → HMI

Ví dụ:

Pt100 → SM 1231 RTD → PLC → HMI

Giá trị nhiệt độ có thể được hiển thị trên HMI hoặc sử dụng để điều khiển gia nhiệt/làm mát.

🌡️ Đo nhiệt độ bằng RTD

Module phù hợp với các cảm biến nhiệt độ điện trở như:

• Pt100
• Pt1000
• Các cảm biến RTD tương thích.

Ứng dụng

Có thể sử dụng để đo:

• Nhiệt độ nước.
• Nhiệt độ dầu.
• Nhiệt độ khí.
• Nhiệt độ bồn chứa.
• Nhiệt độ đường ống.
• Nhiệt độ máy móc.
• Nhiệt độ trong quy trình sản xuất.

⚙️ Thiết kế & vận hành

Module được lắp mở rộng bên cạnh CPU S7-1200.

Mô hình hệ thống

CPU S7-1200
↓
SM 1231 RTD
↓
Pt100 / Pt1000
↓
Đo nhiệt độ
↓
HMI / SCADA

Module giúp PLC thu thập trực tiếp tín hiệu nhiệt độ mà không cần bộ chuyển đổi tín hiệu trung gian trong các ứng dụng phù hợp.

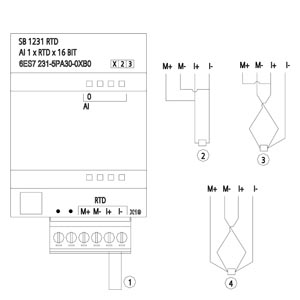

🔧 Đấu nối cảm biến

Tùy loại cảm biến và yêu cầu độ chính xác, RTD có thể sử dụng các kiểu đấu dây khác nhau như:

• 2 dây.
• 3 dây.
• 4 dây.

Trong đó, đấu 3 dây thường được sử dụng phổ biến trong công nghiệp vì có khả năng bù ảnh hưởng điện trở của dây dẫn tốt hơn so với đấu 2 dây.

Việc lựa chọn kiểu đấu nối phải tuân theo cấu hình của module và loại cảm biến.

📊 Độ chính xác & ổn định

Đối với các hệ thống đo nhiệt độ, việc lựa chọn đúng loại RTD, phương pháp đấu dây và cấu hình module rất quan trọng.

Cần chú ý:

• Loại cảm biến.
• Phạm vi nhiệt độ.
• Kiểu đấu dây.
• Chiều dài dây.
• Môi trường lắp đặt.
• Cấu hình trong TIA Portal.

Điều này giúp giảm sai số và nâng cao độ ổn định của hệ thống đo.

💻 Lập trình & cấu hình

6ES7231-5PA30-0XB0 được cấu hình trong TIA Portal.

PLC có thể sử dụng dữ liệu nhiệt độ để:

• Hiển thị trên HMI.
• Cảnh báo nhiệt độ cao/thấp.
• Điều khiển gia nhiệt.
• Điều khiển quạt.
• Điều khiển van.
• Điều khiển PID.
• Ghi nhận và giám sát nhiệt độ.

Ví dụ

Pt100 → SM 1231 RTD → S7-1200 → PID → Heater

Khi nhiệt độ thấp hơn giá trị đặt, PLC có thể điều khiển bộ gia nhiệt; khi nhiệt độ đạt giá trị yêu cầu, PLC điều chỉnh công suất để duy trì nhiệt độ.

🧩 Khả năng mở rộng

Module có thể kết hợp với các thiết bị S7-1200 khác:

• CPU S7-1200.
• SM 1221 Digital Input.
• SM 1222 Digital Output.
• SM 1223 Digital I/O.
• SM 1231 Analog Input.
• SM 1232 Analog Output.
• Communication Module.
• HMI SIMATIC.

Nhờ đó có thể xây dựng hệ thống vừa đo nhiệt độ vừa điều khiển thiết bị theo dữ liệu thực tế.

🏭 Ứng dụng thực tế

Siemens 6ES7231-5PA30-0XB0 thường được sử dụng trong:

• Máy gia nhiệt.
• Máy sấy.
• Lò công nghiệp.
• Hệ thống HVAC.
• Bồn chứa.
• Hệ thống xử lý nước.
• Dây chuyền thực phẩm.
• Máy đóng gói.
• Hệ thống điều khiển nhiệt độ.
• Dây chuyền sản xuất tự động.
