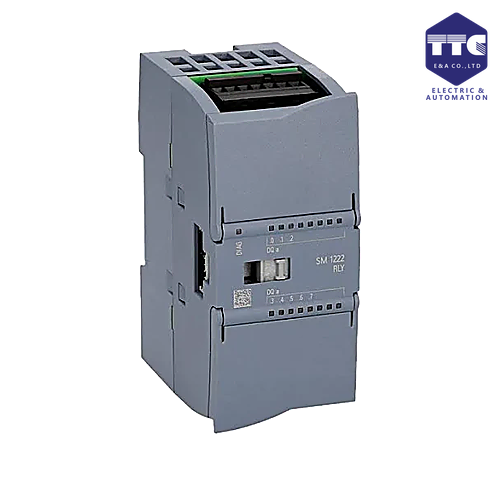

6ES7222-1HF32-0XB0 | Digital Output SM 1222, 8 DO, Relay
SIMATIC S7-1200, Digital output SM 1222, 8 DO, relay 2 A
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7222-1HF32-0XB0 | Digital Output SM 1222, 8 DO, Relay
🔰 Tổng quan
Siemens 6ES7222-1HF32-0XB0 (SIMATIC S7-1200 SM 1222 Digital Output Module 8DO Relay) là mô-đun mở rộng đầu ra số (Digital Output Module) thuộc dòng SIMATIC S7-1200, được thiết kế để mở rộng khả năng điều khiển đầu ra cho các CPU S7-1200. Thiết bị tích hợp 8 đầu ra relay, cho phép điều khiển trực tiếp các tải AC hoặc DC như contactor, van điện từ, đèn báo, còi cảnh báo và nhiều thiết bị công nghiệp khác.
SM 1222 8DO Relay là giải pháp lý tưởng cho các hệ thống tự động hóa cần mở rộng số lượng đầu ra mà vẫn đảm bảo độ tin cậy, tính linh hoạt và khả năng tích hợp hoàn hảo với nền tảng TIA Portal.
⚙️ Thiết kế & vận hành
SM 1222 được thiết kế nhỏ gọn theo tiêu chuẩn của dòng SIMATIC S7-1200, dễ dàng lắp đặt trực tiếp bên cạnh CPU trên thanh DIN Rail.
Đặc điểm nổi bật
- Thiết kế công nghiệp chắc chắn
- Đèn LED hiển thị trạng thái từng kênh đầu ra
- Đầu nối dây thuận tiện
- Lắp đặt và thay thế nhanh chóng
- Khả năng hoạt động ổn định trong môi trường công nghiệp
- Không yêu cầu cấu hình phức tạp
Thiết kế module giúp tối ưu không gian tủ điện và thuận tiện cho việc bảo trì, nâng cấp hệ thống.

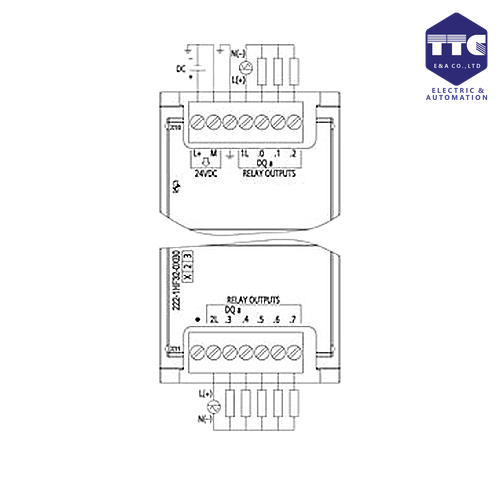

🔌 Khả năng đầu ra số (Digital Output)
SM 1222 cung cấp:
Đầu ra số
- 8 Digital Outputs (DO)
- Loại đầu ra: Relay
- Dòng tải tối đa: 2 A/kênh
- Hỗ trợ tải AC và DC
Ưu điểm của đầu ra Relay
- Điều khiển contactor
- Điều khiển đèn báo
- Điều khiển còi báo động
- Điều khiển bơm
- Điều khiển quạt
- Điều khiển van điện từ
- Tương thích với nhiều mức điện áp tải
Đầu ra relay mang lại tính linh hoạt cao, phù hợp với nhiều loại thiết bị trong công nghiệp.
🌐 Khả năng tích hợp hệ thống
SM 1222 hoạt động cùng các CPU thuộc dòng SIMATIC S7-1200.
CPU tương thích
- CPU 1211C
- CPU 1212C
- CPU 1214C
- CPU 1215C
- CPU 1217C
Hệ sinh thái mở rộng
- Signal Modules (SM)
- Signal Boards (SB)
- Communication Modules (CM)
- HMI Siemens
- WinCC Runtime
- ET 200SP
- Biến tần SINAMICS
Việc mở rộng hệ thống được thực hiện dễ dàng thông qua TIA Portal mà không cần thay đổi cấu trúc điều khiển.
🧠 Hiệu năng & độ tin cậy
SM 1222 được thiết kế để đáp ứng yêu cầu vận hành liên tục trong môi trường công nghiệp.
Ưu điểm nổi bật
- Đóng cắt tải ổn định
- Độ bền relay cao
- Chống nhiễu tốt
- Hoạt động tin cậy 24/7
- Tuổi thọ dài
- Bảo trì đơn giản
Thiết bị góp phần nâng cao hiệu quả và độ ổn định của hệ thống điều khiển.
💻 Cấu hình & lập trình
SM 1222 được cấu hình và quản lý thông qua:
TIA Portal
Người dùng có thể:
- Thêm module vào cấu hình phần cứng
- Gán địa chỉ đầu ra
- Theo dõi trạng thái I/O trực tuyến
- Chẩn đoán lỗi
- Giám sát hoạt động từng kênh
Việc cấu hình đơn giản giúp rút ngắn thời gian triển khai dự án.
🏭 Ứng dụng thực tế
Siemens 6ES7222-1HF32-0XB0 được sử dụng rộng rãi trong:
- Dây chuyền sản xuất tự động
- Máy đóng gói
- Hệ thống băng tải
- Máy chiết rót
- Máy ép
- Hệ thống xử lý nước
- Điều khiển HVAC
- Điều khiển chiếu sáng công nghiệp
- Nhà máy thực phẩm
- Thiết bị OEM
Module phù hợp với các ứng dụng cần điều khiển nhiều tải AC/DC bằng đầu ra relay.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7222-1HF32-0XB0 |
| Tên sản phẩm | SIMATIC S7-1200, Digital Output SM 1222, 8 DO, Relay 2 A |
| Dòng sản phẩm | SM 1222, DQ 8× Relay/2 A |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Module ngõ ra số (Digital Output Module) |
| Nguồn cấp | 20.4 V DC đến 28.8 V DC |
| Điện áp hoạt động | 24 V DC (nguồn cấp cuộn dây Relay) |
| Số ngõ ra số | 8 DO |
| Loại ngõ ra | 8 Relay Outputs, 2 A/kênh |
| Giao tiếp | Backplane Bus của SIMATIC S7-1200 |
| Màn hình hiển thị | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |

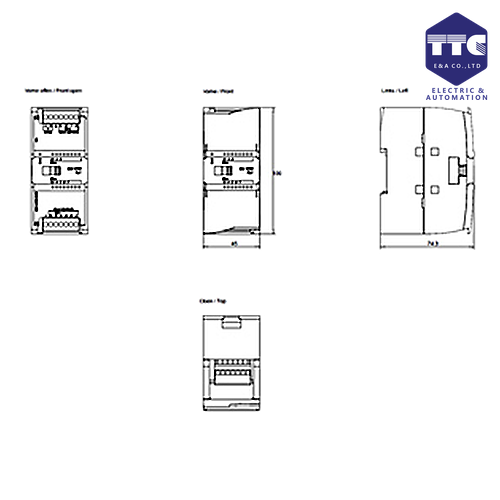

| Kích thước (W × H × D) | 45 × 100 × 75 mm |
| Khối lượng | 190 g |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Yêu cầu lắp đặt | Cần đầu nối mặt trước (Front Connector); hỗ trợ lắp ngang và lắp dọc theo giới hạn nhiệt độ |
| Chứng nhận | CE, CSA, UL, cULus, FM, RCM, KC, Marine Approval, CCC, VDE, EAC |
| Trạng thái sản phẩm | Active Product |
