🔰 Tổng quan

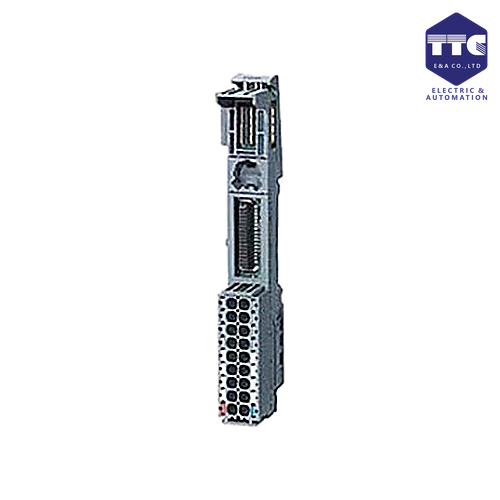

Siemens 6ES7193-6BP00-0BA1 là BaseUnit SIMATIC ET 200SP, thuộc hệ thống SIMATIC ET 200SP. Đây là đế kết nối module I/O, có nhiệm vụ tạo điểm đấu nối giữa module điện tử ET 200SP và hệ thống dây tín hiệu hiện trường.

BaseUnit giúp việc lắp đặt, đấu dây và thay thế các module I/O ET 200SP trở nên nhanh chóng, thuận tiện hơn trong tủ điện công nghiệp.

🔌 Chức năng chính

6ES7193-6BP00-0BA1 có nhiệm vụ:

• Làm đế lắp đặt cho module I/O ET 200SP.
• Kết nối dây tín hiệu hiện trường với module.
• Hỗ trợ truyền tín hiệu và nguồn đến module.
• Tạo liên kết cơ khí giữa các module trong trạm ET 200SP.
• Giúp tháo/lắp module điện tử thuận tiện khi bảo trì.

Đặc điểm

• Dòng: SIMATIC ET 200SP.
• Loại: BaseUnit.
• Kiểu: BaseUnit BU15-P16+A0+2D.
• Đấu nối: Push-in.
• Ứng dụng: Lắp đặt module I/O ET 200SP.

⚙️ Thiết kế & vận hành

BaseUnit được lắp trên DIN rail và module điện tử ET 200SP được gắn trực tiếp lên phía trên.

Mô hình

DIN Rail → BaseUnit → Module I/O → Thiết bị hiện trường

Dây tín hiệu được đấu vào BaseUnit, trong khi module điện tử thực hiện chức năng xử lý tín hiệu.

Điểm đặc biệt của ET 200SP là phần đấu dây và phần điện tử được tách biệt, giúp việc bảo trì thuận tiện hơn.

🔧 Đấu nối Push-in

6ES7193-6BP00-0BA1 sử dụng công nghệ đấu nối Push-in.

Ưu điểm

• Đấu dây nhanh.
• Không cần thao tác siết vít cho từng đầu dây.
• Tiết kiệm thời gian lắp đặt.
• Dễ kiểm tra và bảo trì.
• Giúp hệ thống dây trong tủ điện gọn gàng.

Đây là một trong những ưu điểm nổi bật của hệ thống SIMATIC ET 200SP.

🧩 Khả năng kết hợp

BaseUnit được sử dụng cùng các module điện tử ET 200SP tương thích như:

• Digital Input (DI).
• Digital Output (DQ).
• Analog Input (AI).
• Analog Output (AQ).
• Technology Module.
• Communication Module.

Tùy loại module I/O, cần lựa chọn BaseUnit phù hợp để đảm bảo đúng kiểu đấu nối và phân phối nguồn.

🔄 Thay thế module dễ dàng

Một ưu điểm quan trọng của BaseUnit là giúp tách dây đấu nối khỏi module điện tử.

Khi module cần thay thế:

Dây hiện trường → BaseUnit → Module điện tử

Người dùng có thể tháo module điện tử mà không phải tháo toàn bộ dây tín hiệu khỏi BaseUnit.

Điều này giúp:

• Rút ngắn thời gian bảo trì.
• Hạn chế lỗi đấu dây.
• Thay thế module nhanh.
• Giảm thời gian dừng máy.

🏭 Ứng dụng thực tế

Siemens 6ES7193-6BP00-0BA1 thường được sử dụng trong:

• Tủ điều khiển PLC.
• Hệ thống I/O phân tán.
• Dây chuyền sản xuất.
• Máy đóng gói.
• Máy lắp ráp.
• Hệ thống băng tải.
• Máy gia công.
• Hệ thống xử lý nước.
• Nhà máy tự động hóa
