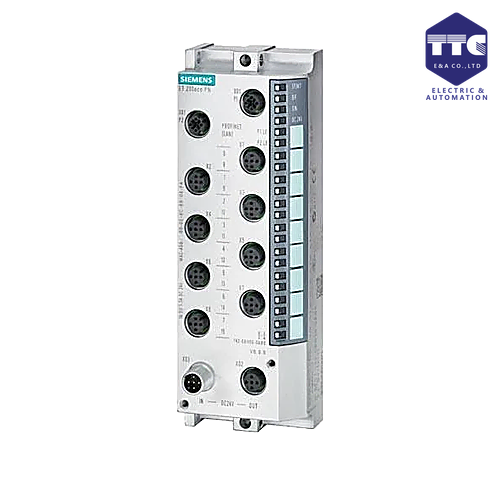

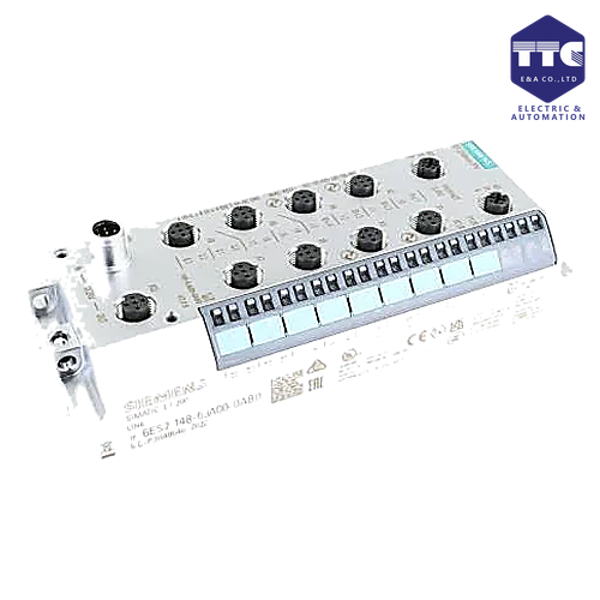

6ES7148-6JD00-0AB0 | ET 200eco PN, 4xIO-Link 4xM12
SIMATIC DP, ET 200eco PN, IO-Link master, 4IO-L, 4xM12, degree of protection IP67
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7148-6JD00-0AB0 | ET 200eco PN, 4xIO-Link 4xM12
🔰 Tổng quan
Siemens 6ES7148-6JD00-0AB0 (SIMATIC ET 200eco PN IO-Link Master 4x IO-Link, 4x M12) là mô-đun IO-Link Master thuộc dòng SIMATIC ET 200eco PN, được thiết kế để kết nối các thiết bị IO-Link thông minh với hệ thống điều khiển thông qua mạng PROFINET. Thiết bị đạt cấp bảo vệ IP67, cho phép lắp đặt trực tiếp tại hiện trường mà không cần tủ điện, giúp giảm chi phí đi dây và tăng tính linh hoạt cho hệ thống tự động hóa.
Với 4 cổng IO-Link chuẩn M12, sản phẩm hỗ trợ kết nối cảm biến, cơ cấu chấp hành và các thiết bị IO-Link hiện đại, là giải pháp lý tưởng cho các nhà máy thông minh theo xu hướng Industry 4.0.
⚙️ Thiết kế & vận hành
SIMATIC ET 200eco PN IO-Link Master được thiết kế nhỏ gọn, chắc chắn với vỏ kim loại bền bỉ, đáp ứng các điều kiện làm việc khắc nghiệt trong môi trường công nghiệp.
Đặc điểm nổi bật
- Thiết kế đạt chuẩn IP67, không cần tủ điều khiển
- Vỏ kim loại chống va đập và rung động
- Đầu nối chuẩn M12 công nghiệp
- Đèn LED hiển thị trạng thái nguồn, mạng và từng cổng IO-Link
- Lắp đặt trực tiếp trên máy hoặc dây chuyền sản xuất
- Dễ dàng thay thế và bảo trì
Thiết kế này giúp giảm thời gian lắp đặt và tăng độ tin cậy cho hệ thống.
🔌 Khả năng kết nối IO-Link
Thiết bị được tích hợp:
Cổng IO-Link
- 4 cổng IO-Link Master
- Chuẩn kết nối M12
- Hỗ trợ IO-Link V1.1
- Mỗi cổng có thể hoạt động ở chế độ IO-Link hoặc Digital I/O
Hỗ trợ thiết bị
- Cảm biến IO-Link
- Van điện từ IO-Link
- Bộ mã hóa (Encoder)
- Thiết bị đo áp suất
- Cảm biến nhiệt độ
- Cảm biến khoảng cách
- Thiết bị RFID
- Thiết bị nhận dạng công nghiệp
Khả năng chuyển đổi linh hoạt giữa IO-Link và Digital I/O giúp tăng tính ứng dụng của sản phẩm.
🌐 Kết nối & truyền thông
Mô-đun hỗ trợ truyền thông thông qua PROFINET Industrial Ethernet.
Giao diện mạng
- 2 cổng RJ45 Ethernet
- Switch Ethernet tích hợp
- Hỗ trợ cấu trúc Line (Daisy Chain)
Giao thức hỗ trợ
- PROFINET IO Device
- TCP/IP
- LLDP
- MRP (Media Redundancy Protocol)
- SNMP
- S7 Communication
Thiết bị dễ dàng kết nối với:
- PLC SIMATIC S7-1200
- PLC SIMATIC S7-1500
- ET 200SP
- HMI Siemens
- WinCC SCADA
- Các hệ thống điều khiển PROFINET khác
🧠 Hiệu năng & chẩn đoán
Mô-đun được tích hợp nhiều tính năng chẩn đoán thông minh.
Chức năng nổi bật
- Chẩn đoán từng cổng IO-Link
- Phát hiện đứt cáp
- Giám sát điện áp nguồn
- Chẩn đoán ngắn mạch
- Giám sát trạng thái thiết bị
- Tự động nhận dạng thiết bị IO-Link
Các chức năng này giúp giảm thời gian bảo trì và nâng cao độ tin cậy của hệ thống.
💻 Cấu hình & lập trình
Thiết bị được cấu hình thông qua:
TIA Portal
Người dùng có thể:
- Cấu hình IO-Link Master
- Import tệp IODD của thiết bị IO-Link
- Thiết lập thông số cảm biến
- Chẩn đoán lỗi trực tuyến
- Giám sát dữ liệu thời gian thực
- Quản lý thiết bị từ xa
TIA Portal hỗ trợ tích hợp toàn bộ thiết bị trên cùng một nền tảng, giúp tối ưu quá trình triển khai và bảo trì.
🏭 Ứng dụng thực tế
Siemens 6ES7148-6JD00-0AB0 được sử dụng rộng rãi trong:
- Dây chuyền lắp ráp tự động
- Nhà máy ô tô
- Nhà máy điện tử
- Nhà máy thực phẩm và đồ uống
- Hệ thống băng tải
- Máy đóng gói
- Robot công nghiệp
- Hệ thống xử lý vật liệu
- Kho thông minh (Smart Warehouse)
- Nhà máy thông minh (Smart Factory)
Thiết bị giúp số hóa kết nối giữa PLC và cảm biến, nâng cao khả năng giám sát và tối ưu hóa sản xuất.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7148-6JD00-0AB0 |
| Tên sản phẩm | ET 200eco PN, 4× IO-Link, 4× M12 |
| Dòng sản phẩm | ET 200eco PN, IO-Link Master, 4IO-L, 4× M12, IP67 |
| Hãng sản xuất | Siemens |
| Loại thiết bị | IO-Link Master, PROFINET IO Device, ET 200eco PN |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 24 V DC |
| Chuẩn Ethernet | 100BASE-TX, 100 Mbit/s |
| Cổng IO-Link | 4 cổng IO-Link (M12) |
| Chế độ I/O | Hỗ trợ DI Mode và DQ Mode |
| Ngõ ra | 4 ngõ ra cấp nguồn cho Encoder |
| Loại ngõ ra | Digital Outputs thông qua IO-Link (4 Outputs) |
| Bộ nhớ | 2 KB cho mỗi cổng IO-Link |
| Giao tiếp | PROFINET IO, MRP (Media Redundancy Protocol), SNMP, DCP, LLDP, Ping, ARP |
| Web Server | Không |
| Màn hình hiển thị | Không |
| Đồng hồ thời gian thực (RTC) | Không |
| Kích thước (W × H × D) | 30 × 200 × 49 mm |
| Khối lượng | 550 g |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Kiểu kết nối | Đầu nối tròn M12 (3 chân / 5 chân) |
| Cấp bảo vệ | IP65/IP67 |
| Chứng nhận | CCC, EAC, PRS, Chinese Quality Checkmark, ATEX II 3G Ex nA II T4, ATEX II 3D Ex tc IIIC T90°C Dc |
| Trạng thái sản phẩm | Active Product |
