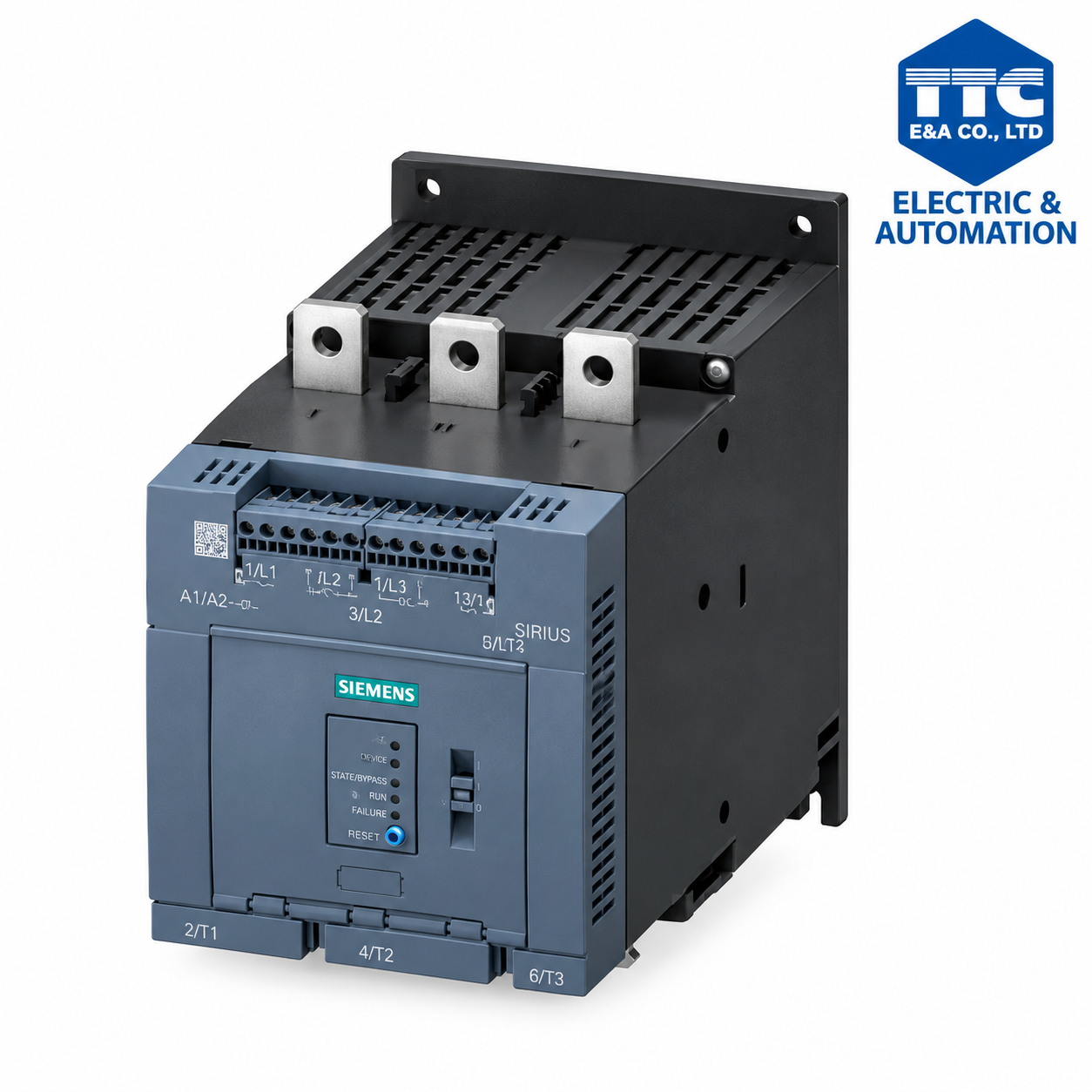

3RW5076-6TB04 | RW50 480V 470A 24V
SIRIUS soft starter 200-480 V 470 A, 24 V AC/DC Screw terminals Thermistor input
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 3RW5076-6TB04 | RW50 480V 470A 24V
🔰 Tổng quan
Siemens 3RW5076-6TB04 thuộc dòng SIRIUS 3RW50 Soft Starter, được thiết kế để khởi động và dừng mềm động cơ không đồng bộ 3 pha. Thiết bị có dòng định mức 470 A, điện áp động lực 200…480 V AC và điện áp điều khiển 24 V AC/DC.
Thiết bị giúp hạn chế dòng điện khởi động, giảm sụt áp trên lưới điện và giảm sốc cơ khí trong quá trình khởi động. Đặc biệt, 3RW5076-6TB04 hỗ trợ ngõ vào thermistor, cho phép kết nối cảm biến nhiệt PTC loại A hoặc Klixon/Thermoclick để hỗ trợ giám sát nhiệt độ.
⚙️ Chức năng chính
- Khởi động động cơ mềm, êm.
- Hạn chế dòng điện khởi động.
- Giảm sụt áp trên lưới điện.
- Giảm sốc cơ khí khi khởi động.
- Hỗ trợ dừng mềm.
- Hỗ trợ ngõ vào thermistor PTC loại A hoặc Klixon/Thermoclick.
- Sử dụng nguồn điều khiển 24 V AC/DC.
- Đầu nối dạng screw terminals.
- Không tích hợp ngõ ra analog.
- Phù hợp với các hệ thống tự động hóa công nghiệp.
🏭 Ứng dụng thực tế
- Máy bơm công suất lớn
- Quạt công nghiệp
- Băng tải
- Máy nén
- Hệ thống HVAC
- Dây chuyền sản xuất công nghiệp
SIRIUS 3RW50
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 3RW5076-6TB04 |
| Tên sản phẩm | SIRIUS Soft Starter 200–480 V, 470 A, 24 V AC/DC, đầu nối vít, ngõ vào thermistor |
| Dòng sản phẩm | SIRIUS 3RW50 |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Bộ khởi động mềm (Soft Starter) |
| Điện áp cấp | 24 V AC/DC (-20% / +20%) |
| Dải điện áp hoạt động | 200…480 V AC (-15% / +10%) |
| Dòng định mức | 470 A (ở 40 °C) |
| Tần số | 50/60 Hz |
| Ngõ vào số | 1 |
| Ngõ ra số | 3 (2 NO + 1 CO) |
| Loại ngõ ra | Relay (2 NO + 1 CO) |
| Ngõ vào thermistor | Hỗ trợ PTC loại A hoặc Klixon/Thermoclick |
| Ngõ ra analog | Không có |
| Giao tiếp | PROFINET Standard, PROFIBUS, Modbus RTU, Modbus TCP, EtherNet/IP (thông qua module tùy chọn) |
| Kích thước (W × H × D) | 160 × 230 × 282 mm |
| Khối lượng | 7,3 kg |
| Nhiệt độ hoạt động | -25…+60 °C |
| Nhiệt độ lưu kho | -40…+80 °C |
| Lắp đặt | Lắp đứng trên bề mặt; xoay ±90°; nghiêng ±22,5° về phía trước/sau; cố định bằng vít |
| Chứng nhận | CE, UL, CSA, ATEX, IECEx, UKEX, CCC, cULus, EAC, KC |
| Trạng thái sản phẩm | Active Product |
Sản phẩm liên quan
Gợi ý từ danh mục 3RW50 SOFT STARTERS
3RW5076-2TB15 | 3RW50 600V 470A 110-250V
SIRIUS soft starter 200-600 V 470 A, 110-250 V AC Spring-loaded terminals Thermistor inp
3RW5076-6AB04 | 3RW50 480V 470A 24V
SIRIUS soft starter 200-480 V 470 A, 24 V AC/DC Screw terminals Analog output

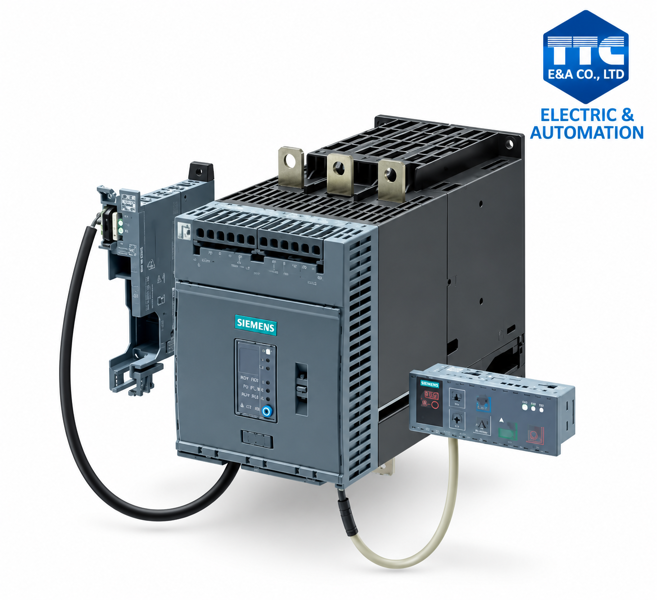

3RW5072-6TB05 | 3RW50 600V 210A 24V
